圆周草图阵列

---

支持圆周草图阵列功能，生成多个相同草图元素并添加阵列约束。 详细参数及绘制步骤如下：

操作步骤

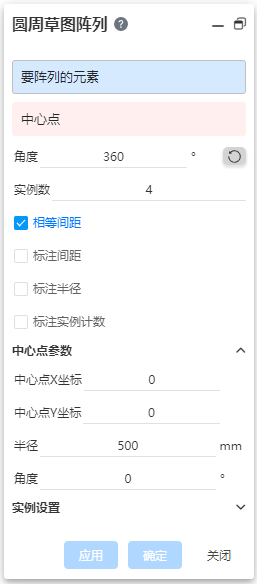

1.点击草图模块的圆周草图阵列，打开圆周草图阵列对话框。

2.对话框控件说明：

• 要阵列的元素：选择当前草图内的线条或绘制点作为阵列源；

  • 可拾取直线、圆弧、样条曲线、绘制点；
  • 每段线条应作为单一元素选取，如多边形的每条边在拾取时都是单独的元素；

• 中心点：拾取阵列中心。

  • 可拾取草图（包括其他草图）线端点/中点/绘制点。
  • 此项为非必选项，用户不拾取元素时，中心点默认为“草图原点”。
  • 在视口中可拖动中心点handle改变位置。

• 角度：控制阵列角度，与相等间距选项配合使用。支持拖拽handle改变角度。

  • 输入间隔角度时，0＜角度≤360°/实例数，不满足时给出当前实例数下可输入的角度范围提示。

• 实例数：控制阵列实例数量。具体使用方式同实体圆周阵列实例数。

• 相等间距：控制输入的角度是阵列总角度还是间隔角度。

  • 勾选（默认）：阵列总角度。
  • 不勾选：间隔角度。

• 标注间距：用于控制是否生成角度标注。

• 标注半径：用于控制是否生成源到中心点的标注。

• 标注实例计数：用于控制是否生成数量标注。

• 中心点参数：用于显示和设置中心点相关参数



  • 修改该设置项中的参数可改变中心点位置。
  • 中心点X/Y坐标：中心点相对草图原点的XY坐标。
    • 支持正负数和0

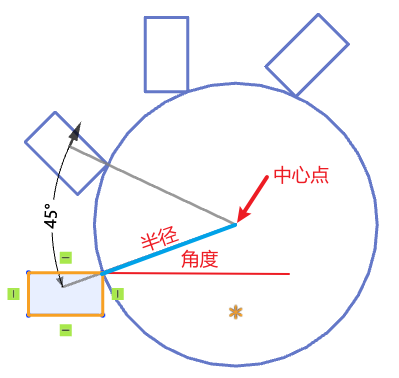

  • 半径：如图所示，中心点到源的距离。
    • 可输入范围 ≥ 0.01
  • 角度：如图所示，中心点到源的连线与草图X方向的角度。
    • 角度T的范围：0≤T≤360

• 实例设置：可设置“跳过实例”，同实体模块圆周阵列跳过实例。

3.阵列生成的元素添加“阵列”约束，阵列实例上不生成其他约束和尺寸标注。

• “阵列”约束使实例的几何形状与源保持同步，并保持实例间相对位置。
• 约束删除和修改效果同线性草图阵列约束。

4.删除线条影响同步状态规则同线性草图阵列。

5.实例线条生成参考线状态规则同线性草图阵列。

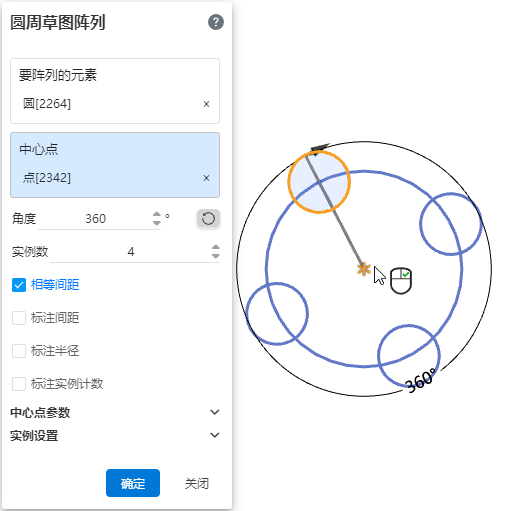

6.在完成元素拾取，可以支撑该命令的创建时，鼠标右键显示确认标识，如下：

7.可通过点击右键确认创建，相当于确定按钮，可创建生成圆周阵列；点击关闭则退出圆周阵列。

8.阵列生成的元素支持编辑，如添加圆角等。
