# 折线
在草图中绘制一条线段或多条连续的折线段。
# 绘制步骤
- 点击折线
，开启折线命令框。

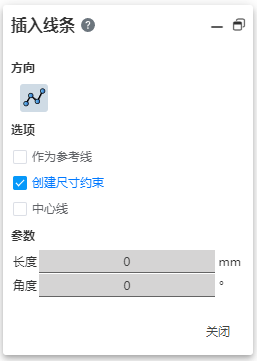

在插入线条命令框中，方向支持按原样绘制：
在选项下选择：
作为参考线：绘制参考线。
创建尺寸约束：绘制过程中添加尺寸约束。
（勾选创建尺寸约束，在绘制参数-长度输入值，Enter生成尺寸标注。）
- 中心线：绘制中心线。勾选后在视口中点击的第一个点为中心线的中点，中心线绘制完成后默认回到折线命令。
（勾选中心线，会默认勾选作为参考线）
- 在参数下，根据方向输入不同的参数。
- 方向为角度时，角度参数可在绘制前输入。
在视口区域默认绘制平面为XY平面，可通过Tab键切换绘制平面。直线属性在绘制完成后单击直线显示。

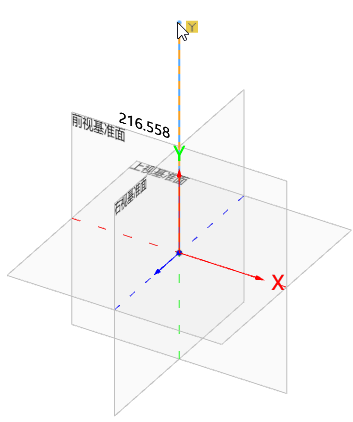

绘制方式示例：
- 按Tab键切换绘制平面；
- 将鼠标选中一点作为端点，然后放开，出现空间控标帮助确定线绘制方位；
- 移动鼠标至另一点，单击，作为线的另一点；
- 绘制过程中可随时按Tab键切换绘制平面。
# 属性框

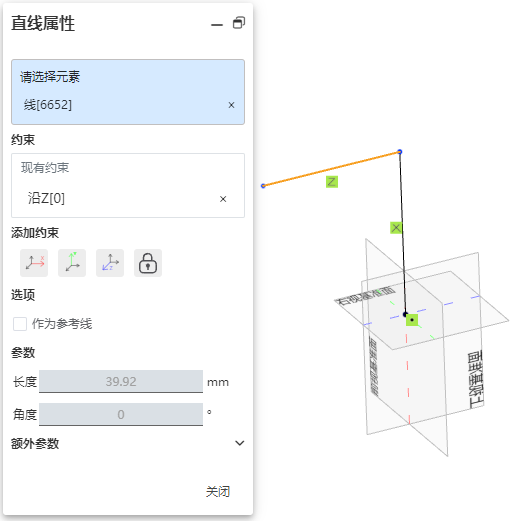

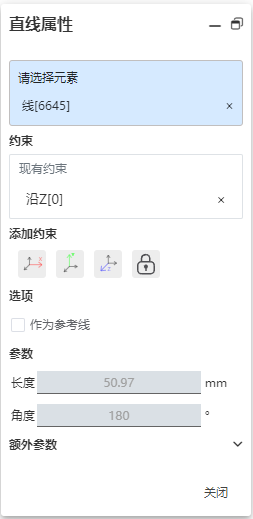

- 左键单击视口中折线，显示折线属性框，如下图所示。
- 现有约束：显示草图绘制过程中自动添加的或使用添加约束生成的约束。当在列表中选择一项时，图形区域中对应的元素呈高亮。
添加约束：可将约束添加到所选元素中。清单只包含所选元素可能使用的约束。
选项：作为参考线——将草图实现转换为参考线。
参数：若线无尺寸约束、几何约束、则可更改参数（或额外参数）的任何值来定义折线。若线有尺寸约束，则更改参数时，相关参数自动更新。
额外参数：起始点X\Y坐标。更改要求与参数更改一致。

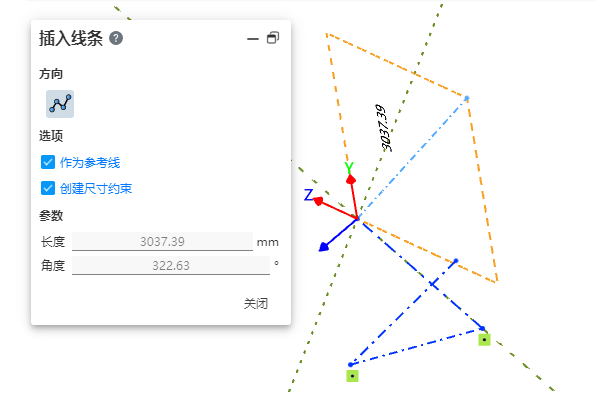

# 中心线
单击
。按Tab键切换绘制平面。
在视口中依次单击，指定线的端点，绘制的线为参考线类型。
可以连续绘制多段线。
# 使用说明
- 线段创建过程中显示的橙色虚线为引导线，标示线段所在平面。
- 折线-圆弧功能：绘制完折线后，点击右键菜单中的“转到圆弧”。
鼠标沿着引导线的不同方向，可创建出相切弧或垂直弧。
绘制完圆弧后，自动变为折线命令。
