# 矩形
通过选择矩形类型绘制不同的矩形。
# 绘制步骤

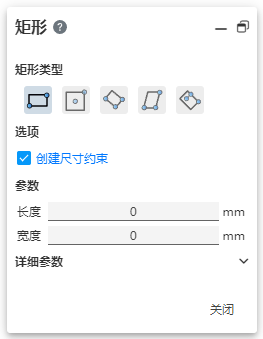

- 点击启动
，开启矩形命令。
矩形类型：拐角矩形、中心点矩形、3点拐角矩形、平行四边形。
选项：创建尺寸约束——绘制时添加尺寸约束。（更改长宽值，Enter生成尺寸约束。）
参数：设置矩形的长、宽。
详细参数：根据选择的矩形类型，显示不同的点坐标。

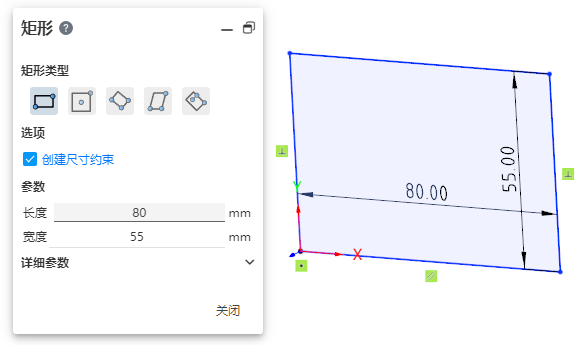

# 拐角矩形
单击
。按Tab键切换绘制平面；
在图形区域，单击第一个点为拐角矩形的起点，移动鼠标，当矩形的长宽和形状确定后，单击第二次，创建拐角矩形。
- 绘制完成，在参数中输入长度、宽度，Enter生成尺寸标注。
- 通过ESC键，或右键菜单中的退出-拐角矩形，或命令栏中的“关闭”结束命令。

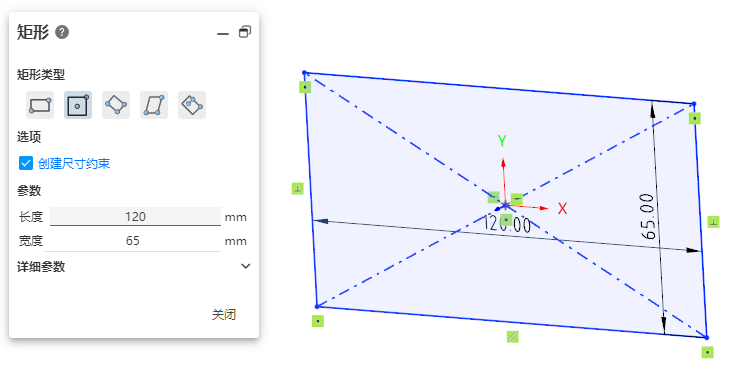

# 中心点矩形
单击
。按Tab键切换绘制平面；
在图形区域中，单击第一次确定矩形中心点，移动鼠标使用中心线绘制矩形，确定位置后点击第二次，生成中心点矩形。
- 绘制完成，在参数中输入长度、宽度，Enter生成尺寸标注。
- 通过ESC键，或右键菜单中的退出-中心点矩形，或命令栏中的“关闭”结束命令。

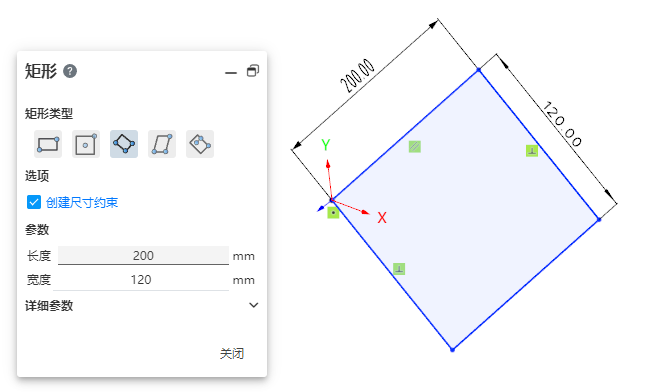

# 3点拐角矩形
单击
。按Tab键切换绘制平面；
在图形区域中，单击第一个点为第一个边角，沿任意方向拖动鼠标，此时实时预览该边的长度及方向；
点击第二个点确定第一条边的长度及方向；
拖动鼠标确定第三个点，此时实时预览另一个长度，方向仅可沿与已绘制边垂直的方向；
单击第三个点，确定该3点矩形。第一条边与其对边自动添加平行约束，另两条边与其自动添加垂直约束。
绘制完成，在参数中输入长度、宽度，Enter生成尺寸标注。
通过ESC键，或右键菜单中的退出-3点拐角矩形，或命令栏中的“关闭”结束命令。

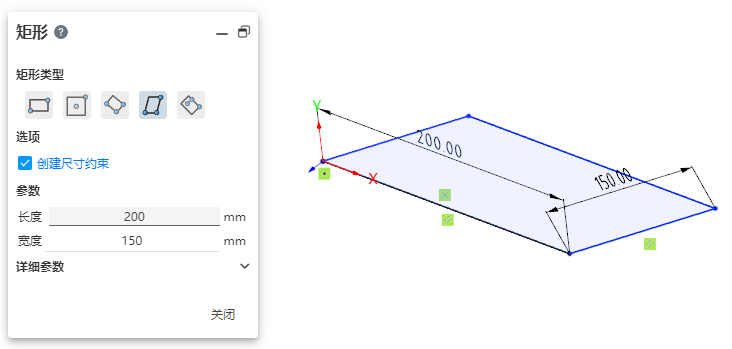

# 平行四边形
- 单击
。 - 按Tab键切换绘制平面；
- 在图形区域中，单击第一个点为第一个边角，沿任意方向拖动鼠标，此时实时预览该边的长度及方向，
- 点击第二个点确定第一条边的长度和方向。
- 可按任意方向拖动鼠标，实时预览另一条边的长度及方向。
- 单击第三个点，确定所有边。四条边自动添加平行约束。
- 绘制完成，在参数中输入长度、宽度，Enter生成尺寸标注。
- 通过ESC键，或右键菜单中的退出-平行四边形，或命令栏中的“关闭”结束命令。
# 3点中心矩形
绘制步骤：
- 单击
。 - 按Tab键切换绘制平面；
- 视口中点击第一个点为中心点，确定矩形的中心位置。
- 拖动鼠标，视口中点击第二个点为边线中点，确定矩形的长度和倾斜角度。
- 拖动鼠标，视口中第三个点为矩形顶点，生成矩形。
- 绘制完成，在参数中输入长度、宽度，Enter生成尺寸标注。
- 通过ESC键,或右键菜单中的【退出 3点中心矩形】，或命令栏中的“关闭”结束命令。

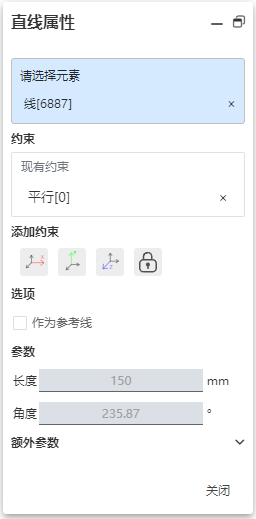

# 属性框
左键单击矩形的某条线，显示其属性，同折线属性。
