桥接曲线

---

  选择线或面上的两个点生成桥接曲线。

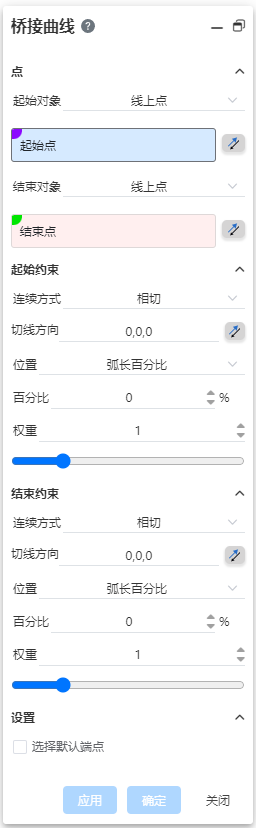

  点击工具栏中，打开桥接曲线命令对话框，其命令界面如下图所示：

参数描述

各控件说明如下：

1. 点：选择曲线起始点及结束点；

1）线上点：鼠标在视口中指向线时线高亮，拾取曲线上单击位置的点。

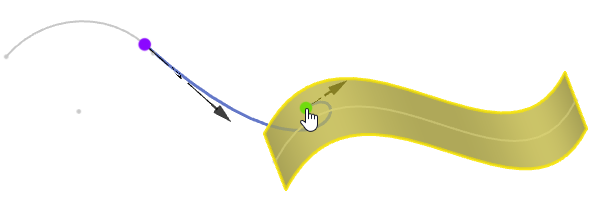

2）面上点：鼠标在视口中指向面时面高亮；在面上单击，鼠标与高亮面的交点作为桥接曲线端点。

3）点要求：

• 点应该从线或面上取，而非独立的点;
• 线包括：草图线、空间曲线、曲面/实体边线，开环或闭环均可；
• 面包括：曲面/实体的表面，封闭或开放面均可；
• 点拾取后可通过对话框中“位置”相关参数，调整点在线/面上的位置。
• 单击拾取框后的反向按钮，使线上点位置反向至曲线另一侧(仅线上点支持此反向功能，面上点不支持)。

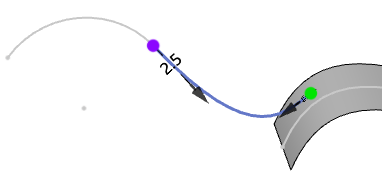

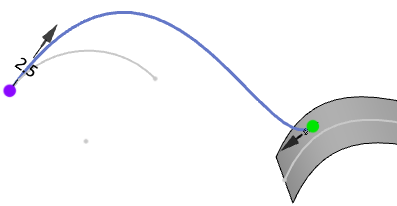

	未反向	反向

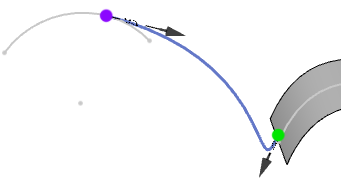

点在线上端点
点在线上中间

2. 起始约束/结束约束：可以设置桥接曲线与点所在的线/面的连续方式。 连续方式可选“相接、相切、曲率、流”：

• 相接（G0）：桥接曲线与点所在的线/面接触；
• 相切（G1）：桥接曲线与点所在的线/面相切；
• 曲率（G2）：桥接曲线与点所在的线/面相切且曲率连续；
• 流（G3）：桥接曲线与点所在的线/面相切且曲率曲线相切连续；

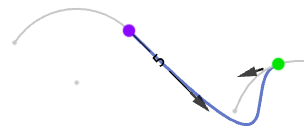

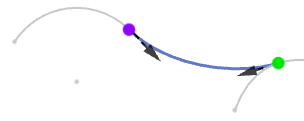

• “相切、曲率、流”三种连续方式可以调整“权重”

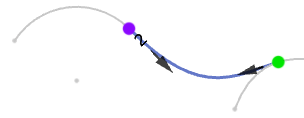

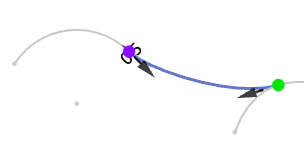

权重=0.5	权重=1	权重=2	权重=5

3. “切线方向”：通过空间向量XYZ数值，表示起始/结束点处桥接曲线的切线方向。单击切线方向后面的反向按钮可以使曲线切线方向反向。
4. “位置”选项：设置点在线/面上的位置。对于面上点，此项同时控制桥接曲线在对应端点处的连续方向。

• 在线上取点，“位置”选项可选“弧长、弧长百分比、通过点”
  • 弧长：选择此项，显示子参数“弧长”。弧长为点当前位置与线起点沿线的长度距离，可输入数值修改。
  • 弧长百分比：选择此项，显示子参数“弧长百分比”。弧长百分比为点在所选曲线上与曲线起点沿曲线的长度距离与曲线总长度的百分比，可输入数值修改。
  • 通过点：选择此项，显示子参数“点坐标”。点坐标为点相对原点的坐标，不可输入数值修改，支持复制数值内容。
• 在面上取点，“位置”选项可选“等参数U、等参数V、截面”
  • 等参数U：选择此项，显示子参数“等参数U”。等参数U为点与U曲线起点的距离和U曲线总长的百分比，可输入数值修改。选择此项时，桥接曲线连续方向沿U曲线方向。
  • 等参数V：选择此项，显示子参数“等参数V”。等参数V为点与V曲线起点的距离和V曲线总长的百分比，可输入数值修改。选择此项时，桥接曲线连续方向沿V曲线方向。
  • 截面：选择此项，显示子参数“角度”。角度为桥接曲线在此端点处相切方向与U曲线切线方向的角度，可输入数值修改。

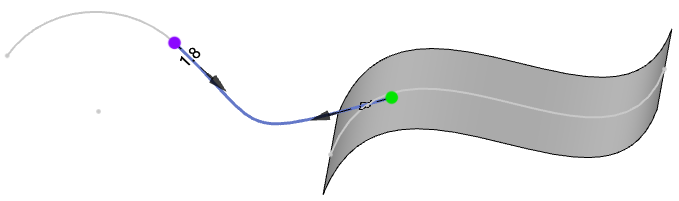

5. 视口handle：显示桥接曲线预览时，在桥接曲线两端点处显示handle和“权重”值。

• 可以沿桥接曲线切线方向拖拽箭头，修改对应端点处连续的“权重”值。
• 双击箭头，对应端点处切线方向反向。
