# 拔模


用于对模型的面做锥度调整,可以在基体、凸台或切除的拉伸特征中添加拔模角。

点击工具栏中,打开拔模对话框,其命令界面如下图所示。

拔模有两种类型:

中性面: 即选择面作为参考基准。

分型线: 采用边线作为参考基准。

注意

目前拔模只支持实体,不支持曲面模型。

# 中性面

1.中性面:选择一个面,以此面作为拔模参考。

2.拔模面:选择图形区域中要拔模的面,可多选。

注意

选取的拔模面不能与中性面平行,拔模面与中性面要在同一实体上。

3.角度:拔模锥度的大小。

4.反向:勾选后可反向角度拔模,预览效果显示在拾取的拔模面上。

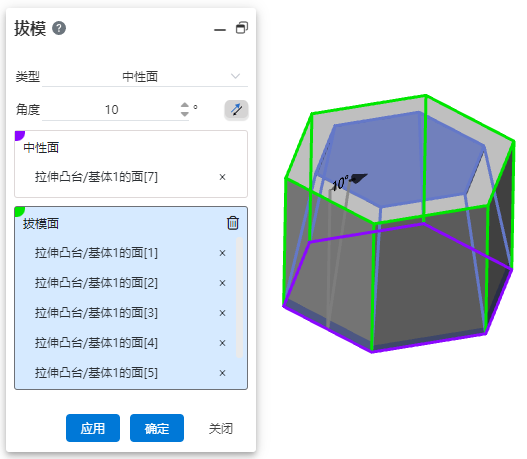

示例: 绘制六边形实体,底面作为中性面,拔模预览效果如下图所示。

# 分型线

1.拔模方向:以此边线作为拔模面参考方向。

2.分型线:以此线和拔膜方向进行拔模处理。

注意

分型线与拔模方向不能平行。

3.角度:拔模锥度的大小。如必要,点反向。

4.其他面:勾选后以分型线的反向进行拔模处理。

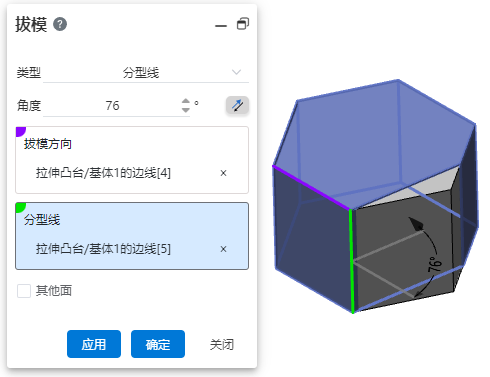

示例: 设置相关参数后,预览效果如下图所示。
