# 分割


通过分割工具将零件分割成两个或多个实体。

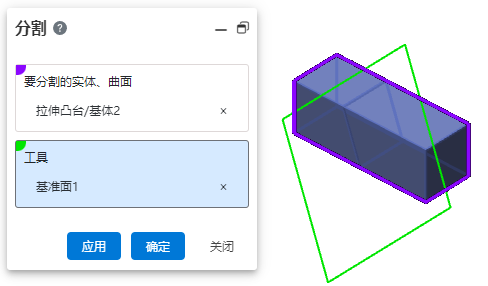

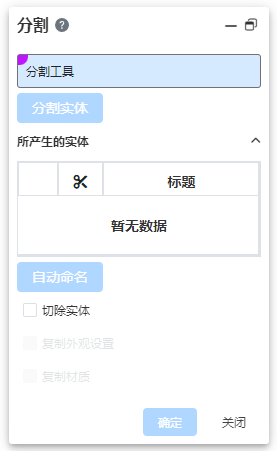

点击工具栏中,打开分割命令对话框,其命令界面如下图所示。

  1. 要分割的实体或曲面:选择待分割的实体或曲面。

  2. 工具:即分割实体或曲面的工具。

注意

分割工具可以是基准面、平面、曲面、草图线;分割工具必须大于要分割的实体或曲面。

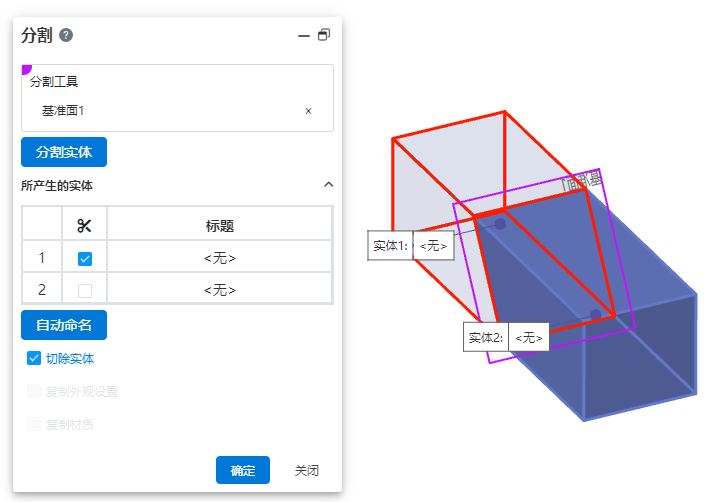

示例: 绘制矩形实体以及与其相交的曲面,预览效果如下图所示。

  1. 草图分割:选择2D草图线时,沿草图平面的法向分割实体、曲面;选择与曲面完全重合的3D草图或空间曲线可以分割曲面,不能分割实体。

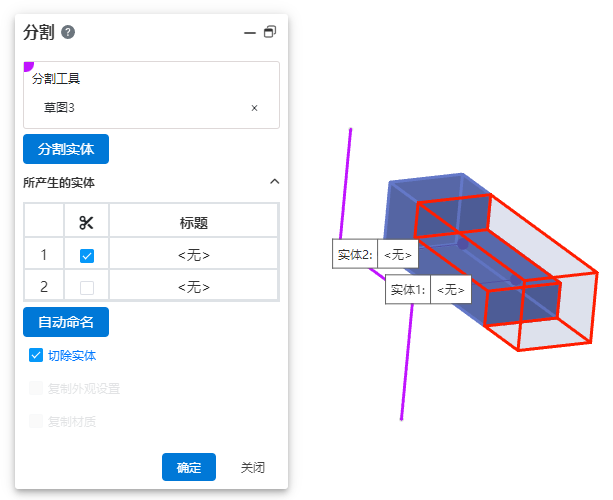

示例:绘制实体以及2D草图线,预览效果如下图所示。
