# 拉伸凸台/基体

以一个或两个方向拉伸草图轮廓来生成实体。

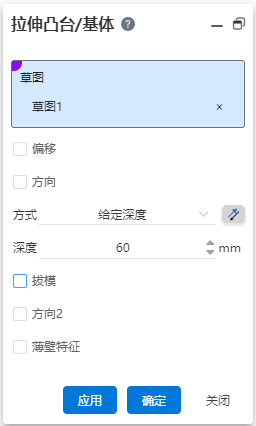

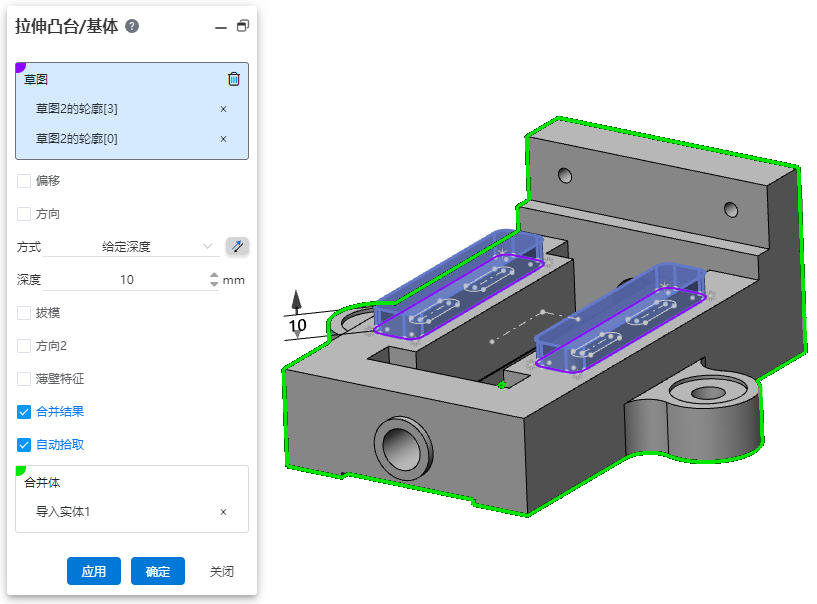

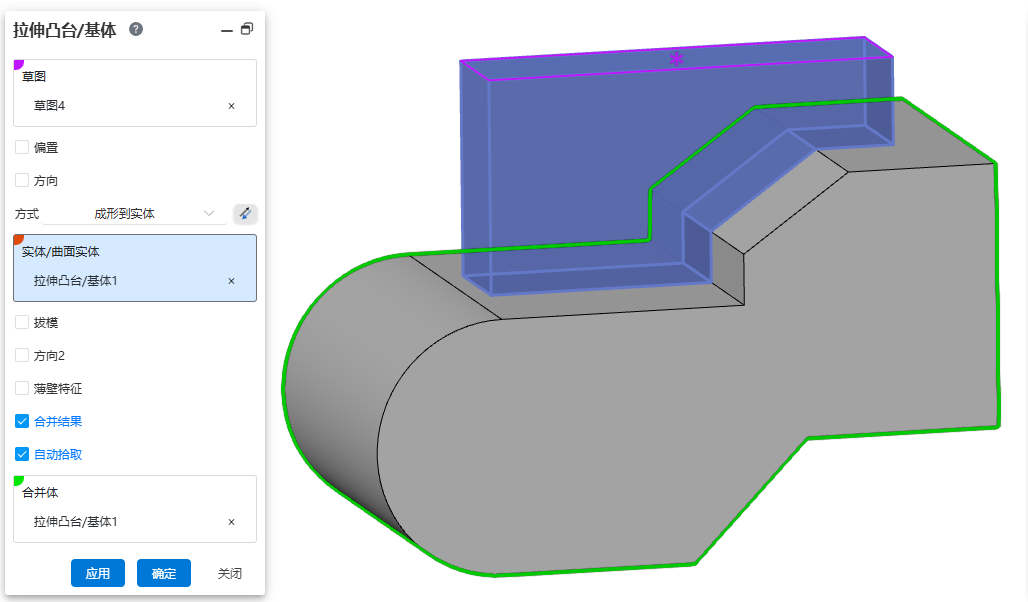

点击工具栏中，打开拉伸凸台/基体命令对话框，其命令界面如下图所示。

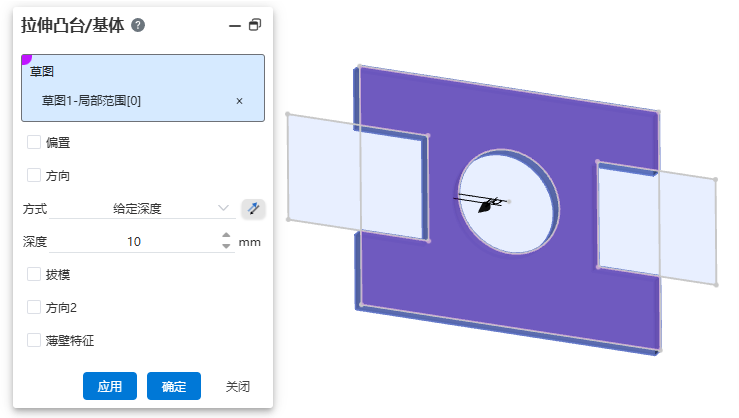

零件文档中第一个拉伸命令不含有合并选项，如上图。
选择草图或基准面绘制草图：

拾取草图线，系统将自动调整视角（支持在“系统设置-显示”中设置“创建特征时自动调整视角”的生效条件），系统将拉伸该草图线所在的草图轮廓。
拾取草图整体，系统将拉伸整个草图内的轮廓，若草图中包含多个轮廓，则拉伸生成多个实体。
拾取一个平面/基准面，进入绘制草图状态，绘制草图并退出后，自动将绘制的草图填充至拾取框。

偏置：勾选后，出现偏置方式下拉框，可选择偏置方式，拉伸从当前草图基准面偏置到指定位置上开始。如有必要，点反向。
方向：勾选后可自定义拉伸方向，不勾选时拉伸方向默认按照草图法向方向。

注意

方向可以是草图线、两个点、实体边线或参考基准线。

方式：有多种方式，选择不同方式会有不同的对应参数，预览不同的拉伸效果。
拔模：勾选后，在拉伸的同时生成拔模斜度，可通过输入参数或拖拽角度方向箭头调整拔模角度。

注意

默认向外拔模，通过点击反向切换为向内拔模。

方向2：勾选后，以草图基准面为基准同时往两个方向进行拉伸，方式有两种，分别为“给定深度”、“成形到面”，与方向1中进行不同组合，预览不同的拉伸效果。
薄壁特征：勾选后，可将草图轮廓加厚并拉伸生成薄壁实体。

所选轮廓草图存在开环线条时，默认勾选薄壁特征；
所选轮廓草图均为闭环线条时，默认不勾选薄壁特征;

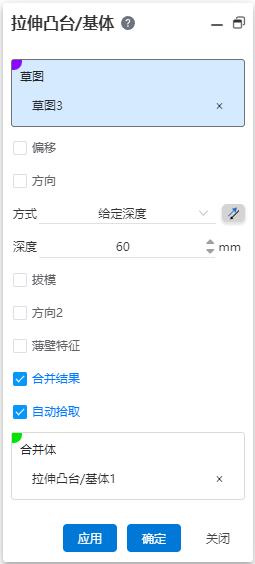

合并结果：用于拉伸时与其他实体合并成一个体，如果不选择，特征将生成一单独体。若选择合并、自动拾取，则自动拾取文档中可与当前特征合并的体填充至拾取框中。

注意

合并的前提是合并体与拉伸体相交。文档中存在焊件时，该选项默认不勾选。

# 给定深度

深度：从草图平面向正方向拉伸，可通过输入参数或拖拽拉伸方向箭头调整拉伸深度。如必要，点反向。

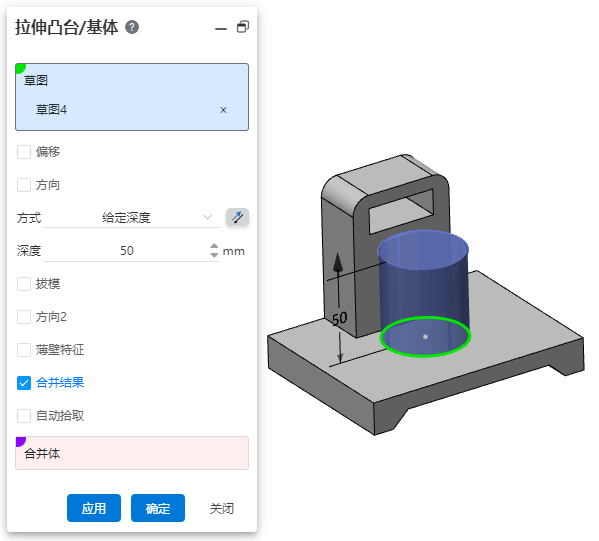

示例： 给定深度方式下，拉伸效果如下图所示。

# 成形到面

面：选择一个要延伸到的面。如必要，点反向。

注意

面可以是实体面、平面、曲面或基准面；圆柱面或曲面范围大于草图轮廓。

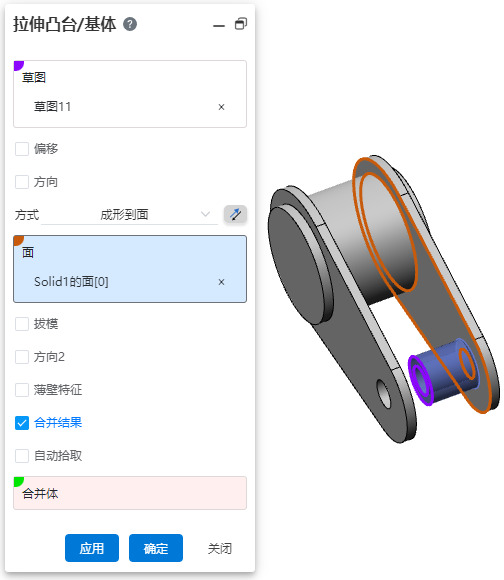

示例： 成形到面方式下，拉伸效果如下图所示。

# 两侧对称

深度：以草图平面为基准，向两个方向对称拉伸的深度和。

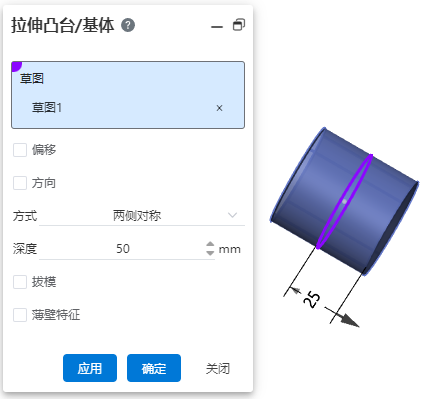

示例： 两侧对称方式下，拉伸效果如下图所示。

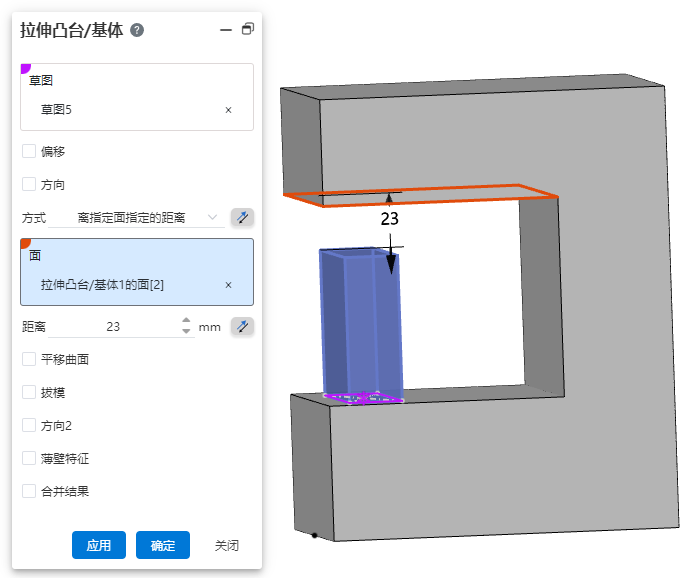

# 到离指定面的距离

需要与某个面保持一定间隙或过盈时可使用此选项。

对话框控件说明：

方式：可选择“离指定面指定的距离”，单击后面反向按钮改变拉伸方向。
面：选择指定面。
距离：设置偏移距离，支持输入的范围[0.001,10000000]，支持变量、方程式。单击后面反向按钮修改偏移方向。
平移曲面：勾选时为平移曲面效果，不勾选时为等距曲面效果。

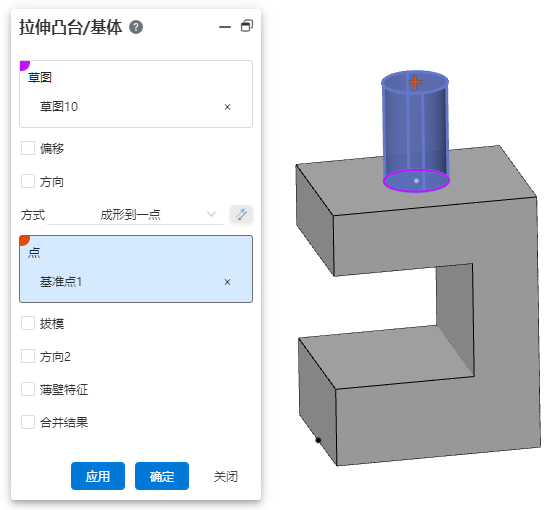

# 成形到一点

当需要拉伸到的位置处没有曲面，而无法选择指定深度时可使用此选项。

对话框控件说明：

方式：可选择“成形到一点”。
点：指定要成形到的点。可拾取草图点、草图线端点、草图线中点、圆心点、实体顶点、边线中点、原点、坐标原点、基准点。草图和实体的直线、曲线、圆弧线等不封闭（有端点）的线，拾取线时取离拾取位置最近的中点或端点。

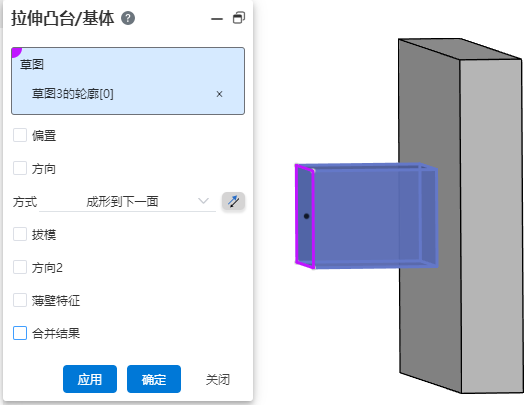

# 成形到下一面

生成的拉伸特征自动终止于草图外的下一个平面，可以满足在难以判断拉伸距离时生成特定拉伸特征的需求。

对话框控件说明：

方式：可选择“成形到下一面”。（仅当存在满足条件的下一面时出现此方式）
下一面：草图位于实体轮廓外、且有可进行布尔运算的实体面（隐藏或显示状态均可）。

# 方向2

勾选后，以草图基准面为基准向另一个方向拉伸。

注意

当拉伸方式选择两侧对称时，无方向2选项

拉伸方式有“给定深度”、“成形到面”，操作与上述相同。

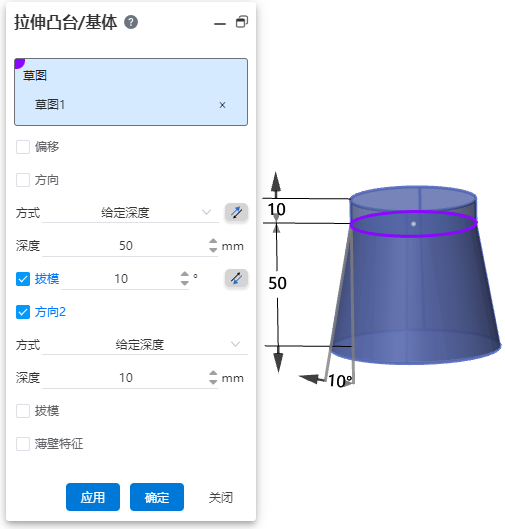

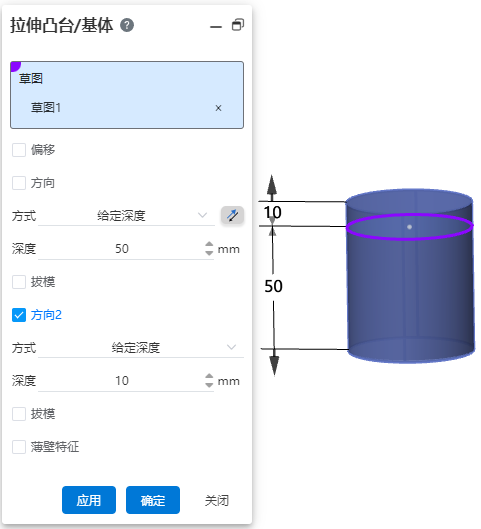

示例： 设置相关参数后，方向2给定深度拉伸效果如下图所示。

# 拔模

勾选拔模后，输入拔模角。如必要，点反向。

示例： 无拔模如下图所示。

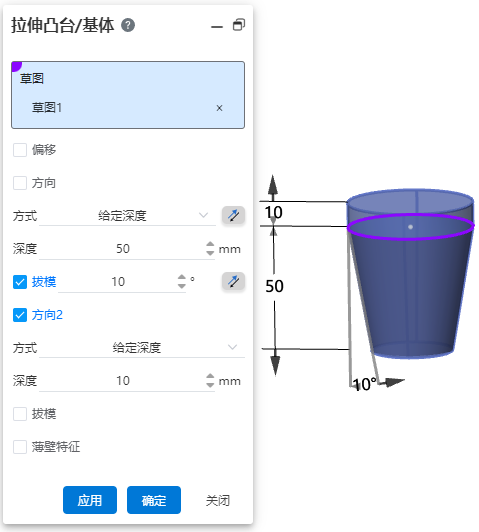

示例： 向内拔模如下图所示。

示例： 向外拔模如下图所示。

# 偏置

勾选后，出现偏置方式下拉框，可选择偏置方式，拉伸从当前草图基准面偏置到指定位置上开始。如有必要，点反向。。

偏置方式
- 距离：在打开的距离修改对话框中输入距离，拉伸从当前草图基准面等距的基准面上开始。
- 从曲面/面/基准面：在打开的起始面拾取框拾取起始面，拉伸从所选面开始创建。

注意

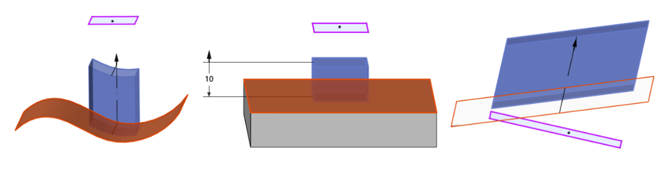

面范围：平面和基准面作用范围无限大，曲面作用范围不可扩展。

示例：

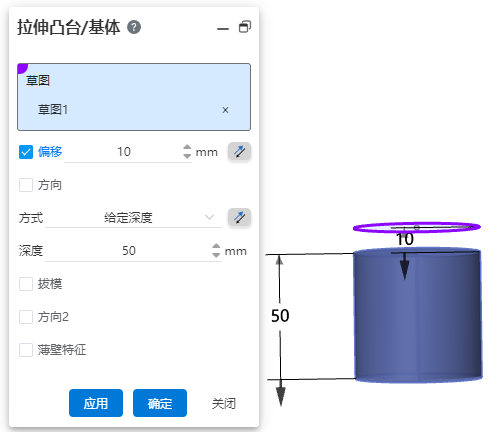

设置相关参数后，偏移效果如下图所示。

拾取偏置面后，偏置-从曲面/面/基准面效果如下图所示。

# 薄壁特征

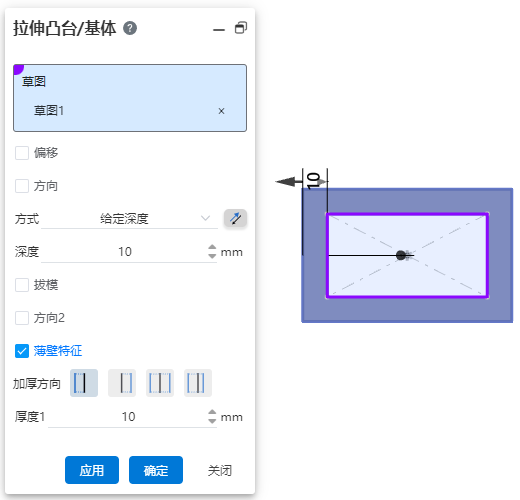

勾选薄壁特征后，出现如图所示设置项。

加厚方向为“方向1”、“ 方向2”、“ 两侧对称”、“ 两侧不对称”，厚度参数默认值10mm；不同加厚方向效果如下图：

方向1	方向2

两侧对称	两侧不对称

# 多轮廓拉伸

拉伸凸台功能支持一次性拉伸多个不相交轮廓。以此为基础，您无需先进行解散文字操作，即可直接拉伸草图文字。

注：

一次性拉伸多个轮廓生成的实体看起来是相互分离的，但是在系统中他们被算作一个实体。
此类含有多个不相连部分的实体不允许进行抽壳操作。
