# 拉伸切除
在拉伸草图时，将拉伸的实体与切除体相交部分切除。
点击工具栏

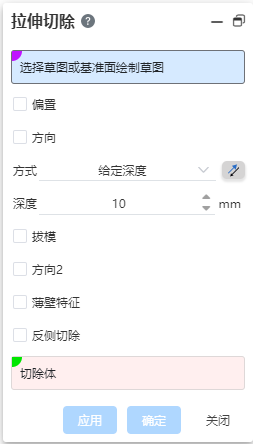

中，打开拉伸切除命令对话框，其命令界面如下图所示。
- 选择草图或基准面绘制草图:
- 拾取一个草图轮廓用于拉伸切除。
- 拾取一个平面/基准面，进入绘制草图状态，绘制草图并退出后，自动将绘制的草图填充至拾取框。
注意
草图中可以包含多个不相交的封闭或开放区域。
- 偏置：勾选后，出现偏置方式下拉框，拉伸从当前草图基准面偏置到指定位置上开始。如有必要，点反向。
偏置方式
距离：在打开的距离修改对话框中输入距离，拉伸从当前草图基准面等距的基准面上开始。
从曲面/面/基准面：在打开的起始面拾取框拾取起始面，拉伸从所选面开始创建，并贯穿切除体。
注意
面范围：平面和基准面作用范围无限大，曲面作用范围不可扩展。
方向：勾选后，打开方向拾取框，方向向量以垂直于草图轮廓的方向拉伸草图，不选择时则按照草图法向方向进行拉伸。
注意
方向向量可以是草图线、两个点、实体边线或参考基准线。
方式：有四种方式，分别为 “给定深度”、“成形到面”、“两侧对称”、“单向贯穿”，选择不同方式会有不同的对应参数，预览不同的拉伸效果
拔模：拉伸的同时按照给定角度形成拔模斜度。
注意
默认向外拔模，向内拔模点反向。
方向2：以草图基准面同时往两个方向进行拉伸，拉伸方式有三种，方式分别为“给定深度”、“成形到面”、“单向贯穿”，与方向1中不同方式进行组合，预览不同的拉伸效果。
薄壁特征: 勾选后，可将草图轮廓加厚生成薄壁实体再进行切除。
- 所选轮廓草图存在开环线条时，默认勾选薄壁特征;
- 所选轮廓草图均为闭环线条时，默认不勾选薄壁特征；
- 切除体：被拉伸切除的主体。
注意
切除体要与拉伸体相交。
# 给定深度
深度：从草图平面向一侧拉伸，可通过输入参数或拖拽视口中黑色箭头调整拉伸深度。如必要，点反向。

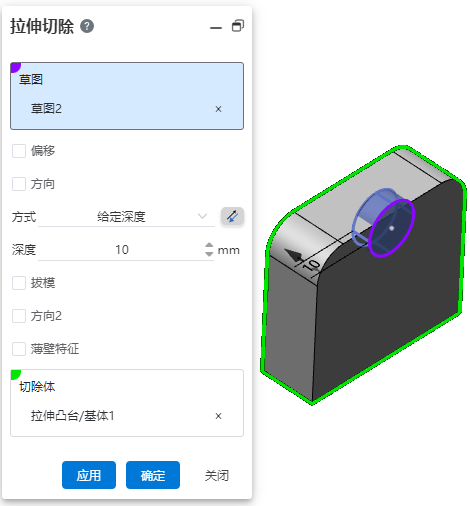

示例： 给定深度方式下，拉伸切除效果如下图所示：

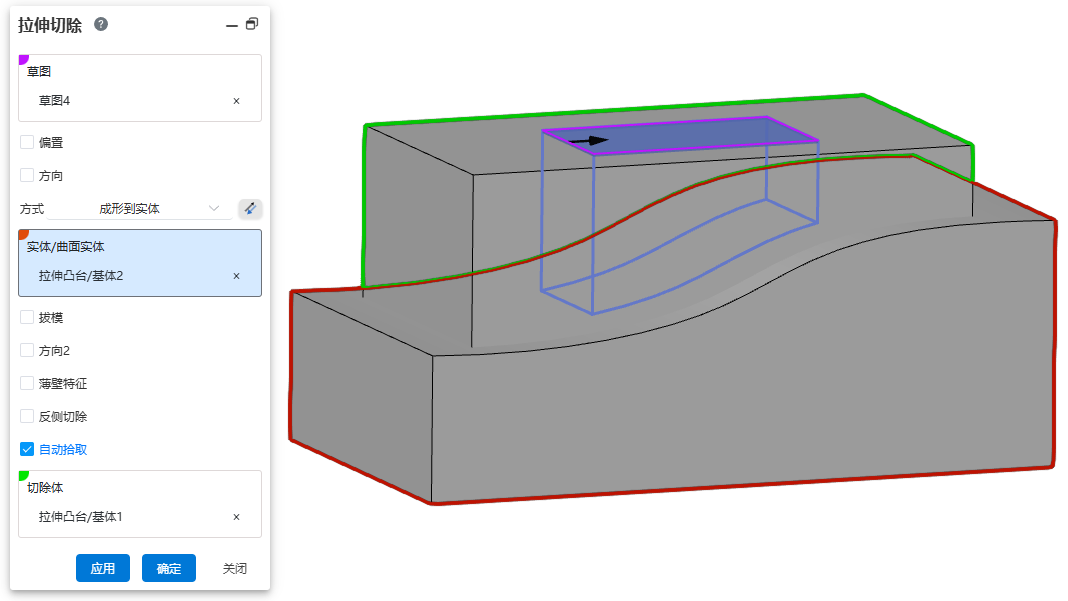

# 成形到面
- 面：选择一个要延伸到的面。
注意
- 面可以是实体面、平面、曲面或基准面；
- 圆柱面或曲面范围需大于草图轮廓。
- 反向：点反向后，向正方向的反方向拉伸。
示例： 成形到面方式下，拉伸切除效果如下图所示。
# 两侧对称
深度：以草图平面为基准，向两个方向对称拉伸切除相等的深度。

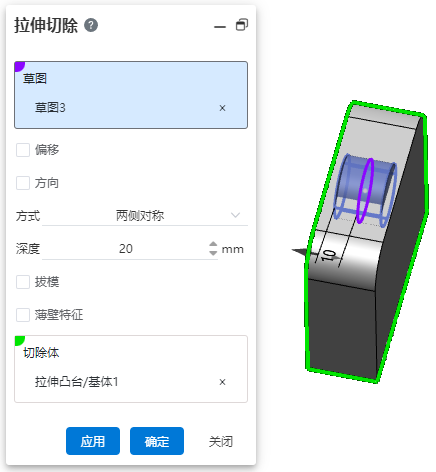

示例： 两侧对称方式下，拉伸切除效果如下图所示。
# 单向贯穿
单向贯穿当前所在的几何体，点反向后，向预览方向的反方向拉伸切除。

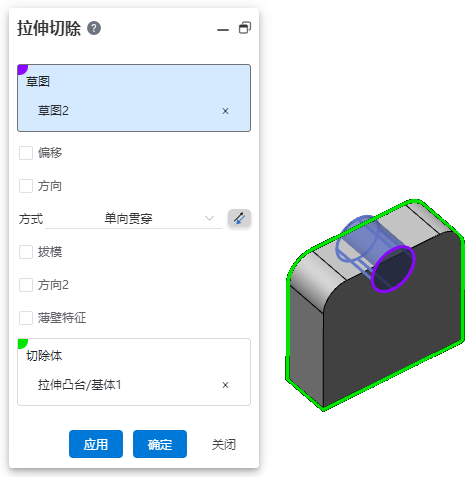

示例： 单向贯穿方式下.拉伸切除效果如下图所示。
# 成形到下一面
生成的拉伸切除特征自动从草图外的下一个平面开始，直至贯通整个切除体。

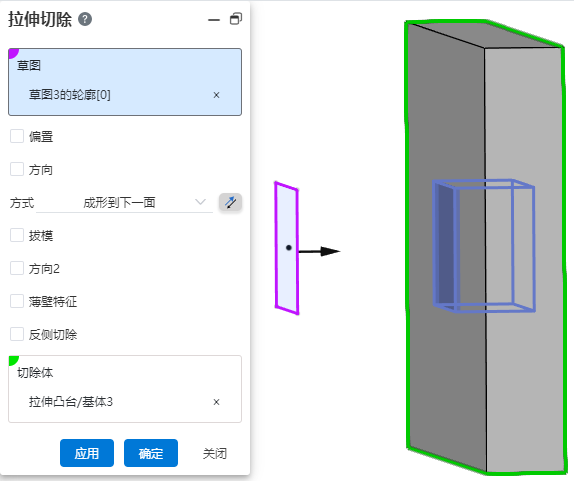

示例：成形到下一面方式下，拉伸切除效果如下图所示。
对话框控件说明：
方式：可选择“成形到下一面”。（仅当存在满足条件的下一面时出现此方式）
下一面：草图位于实体轮廓外、且有可进行布尔运算的实体面（隐藏或显示状态均可）。
# 方向2
- 勾选方向2后，以草图基准面为基准向另一个方向进行拉伸切除。
注意
当拉伸方式选择两侧对称时，无方向2选项
- 方式有三种“给定深度”、“成形到面”、“单向贯穿”，同方向1。
示例： 勾选方向2后，拉伸切除效果如下图所示。
# 偏置
勾选后，出现偏置方式下拉框，拉伸从当前草图基准面偏置到指定位置上开始。如有必要，点反向。
- 偏置方式
- 距离：在打开的距离修改对话框中输入距离，拉伸从当前草图基准面等距的基准面上开始。
- 从曲面/面/基准面：在打开的起始面拾取框拾取起始面，拉伸从所选面开始创建，并贯穿切除体。
注意
面范围：平面和基准面作用范围无限大，曲面作用范围不可扩展。
示例：

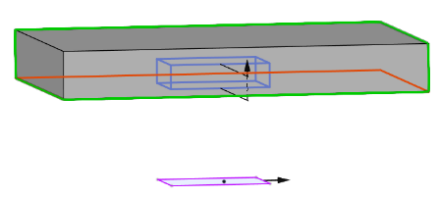

设置相关参数后，偏置-距离效果如下图所示

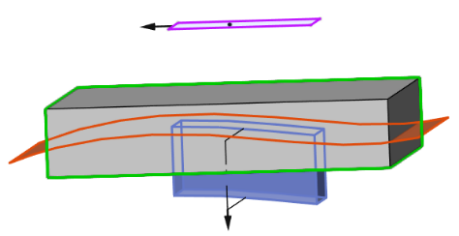

拾取偏置面后，偏置-从曲面/面/基准面效果如下图所示。
# 薄壁特征
详细操作同拉伸凸台-薄壁特征。
# 反侧切除
当无法通过开环轮廓切除实体或需要保留另一侧实体时可使用此选项，提升设计的效率。

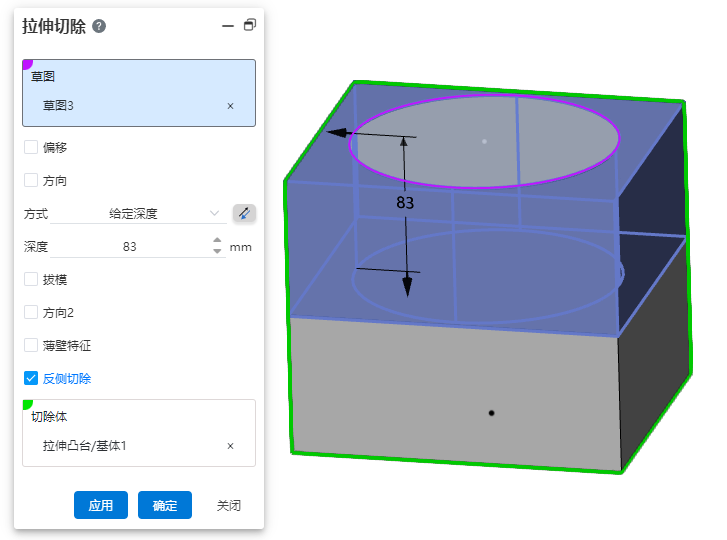

封闭轮廓：默认切除轮廓内部分，勾选“反侧切除”时切除轮廓外部分，轮廓外的作用范围无限大。
开环轮廓：选择绘制在实体面上的开环轮廓时，若轮廓将所选切除体分成两部分，可以不使用“薄壁特征”，直接切除其中一侧，勾选“反侧切除”则切除另一侧。
注1：选择未绘制在实体面上的开环轮廓时无法使用反侧切除功能。
注2：勾选“薄壁特征”时，无法使用“反侧切除”选项。
# 正交切除

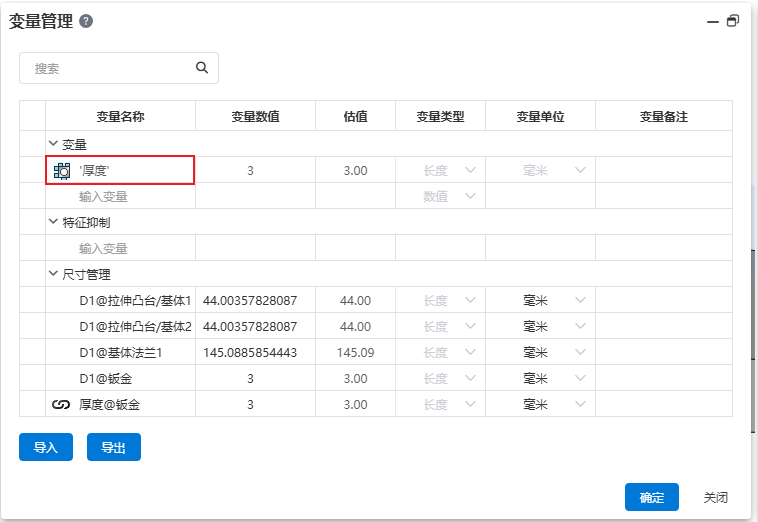

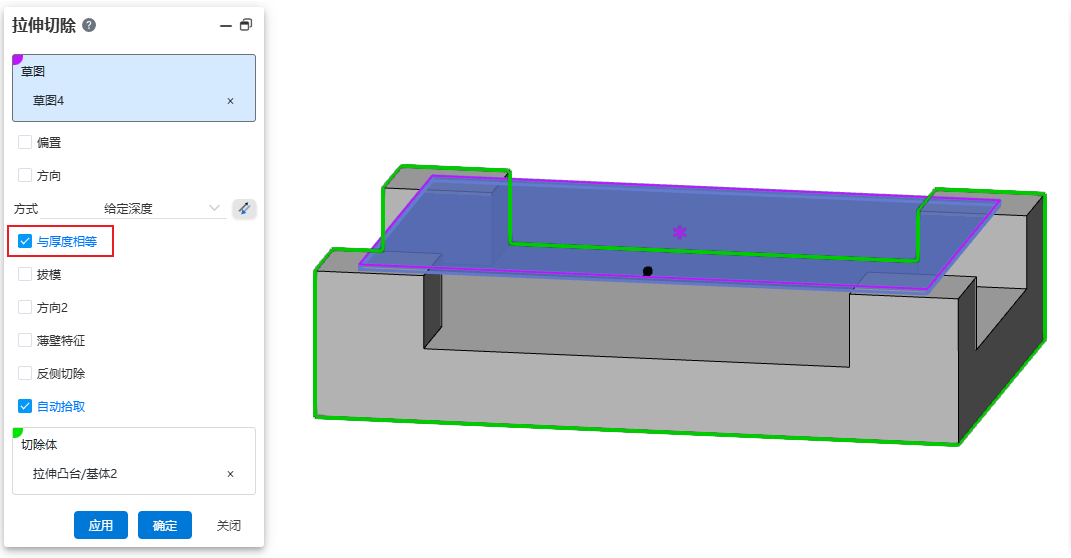

拉伸切除钣金实体时，勾选正交切除选项，可以快速生成符合钣金特点的模型。
使用方法：
绘制切除草图和钣金实体。
打开拉伸切除命令，选择草图和钣金实体。
勾选正交切除选项。
单击确定，生成切面与钣金面垂直的切除特征。
说明：
- 正交切除选项仅在切除钣金实体时可用。
勾选“优化几何形状”，可以将切除部分的顶面和底面的投影进行光滑连接，以便进行加工等后续处理和操作。
