# 旋转凸台/基体


通过选择旋转轴及要旋转的度数将轮廓旋转成实体。

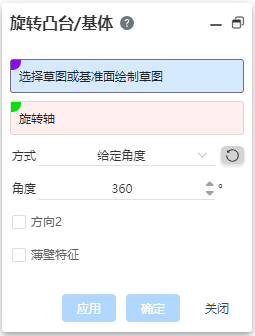

点击工具栏中,打开旋转凸台/基体命令对话框,其命令界面如下图所示。

  1. 零件文档中第一个旋转凸台/基体命令不含有合并选项。如上图

  2. 选择草图或基准面绘制草图。

  • 拾取一个草图轮廓用于旋转凸台。
  • 拾取一个平面/基准面,进入绘制草图状态,绘制草图并退出后,自动将绘制的草图填充至拾取框。

注意

所选草图可以为单个或多个开环/闭环轮廓

  1. 旋转轴:草图旋转的中心轴。
  • 若草图满足以下条件,则将草图内的参考线自动拾取为旋转轴。
    • 草图存在一至多个可以旋转的轮廓,除轮廓外还有且仅有一条参考线;
    • 参考线为直线;
  • 若自动拾取的旋转轴无法生成旋转特征,如旋转轴与轮廓相交,则报错;
  • 支持选择多种类型的元素作为旋转轴:
    • 直线:草图线、实体边线或参考基准线;
    • 圆形边线:与圆所在平面垂直,过圆心的直线作为旋转轴;
    • 圆柱面:圆柱面的轴线作为旋转轴;
    • 两点:通过两点形成的直线作为旋转轴
  1. 【旋转轴要与草图处在同一平面上,且不能与草图交叉;旋转轴可以是草图线、两个点、实体边线或参考基准线。】方式:有三种方式,分别为“给定角度”、“成形到面”、“两侧对称”,选择不同方式及旋转角度有不同的旋转效果。

  2. 角度:向正方向旋转角度。如必要,点反向。

  3. 方向2:以草图所在平面的另一方向定义旋转特征。有两种方式,分别为“给定角度”、“成形到面”。

  4. 薄壁特征:勾选后,可将草图轮廓旋转加厚生成薄壁实体。

  • 所选轮廓草图存在开环线条时,默认勾选薄壁特征;
  • 所选轮廓草图均为闭环线条时,默认不勾选薄壁特征;

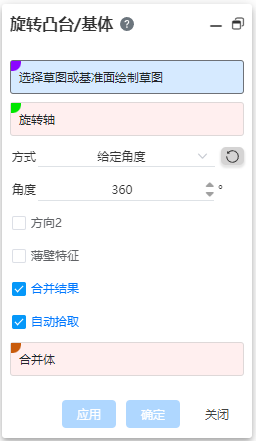

  1. 合并结果:用于旋转体与其他实体合并成一个体,如果不选择,特征将生成一单独体。

注意

旋转体与其他实体必须相交。

# 给定角度

  1. 角度:以草图平面为基准,向正方向旋转角度。

  2. 反向:点反向后,以当前旋转正方向的反向旋转。

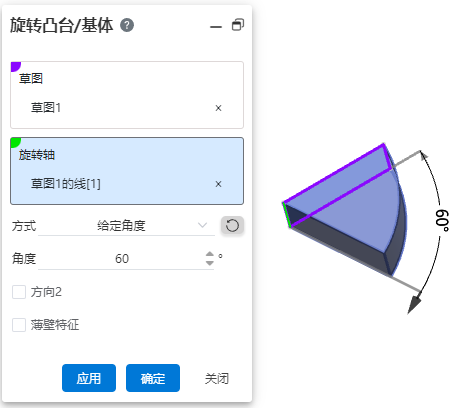

示例: 创建一个草图矩形,并以矩形一条边作为旋转轴,预览效果如下所示:

# 成形到面

1.面:选择一个要延伸到的面。

注意

面可以是实体面、平面、曲面或基准面。

2.反向:点反向后,以当前旋转正方向的反向旋转。

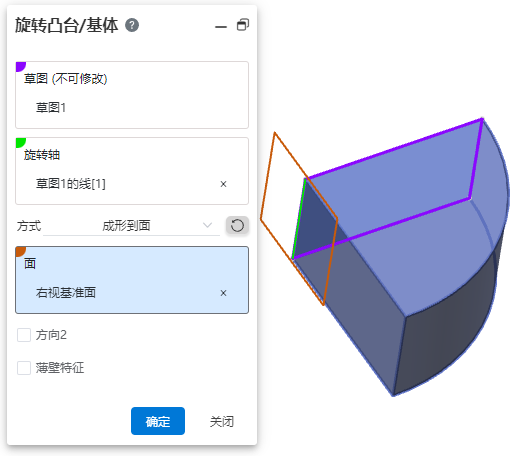

示例: 在原点创建一个草图矩形,并以矩形其中一条边作为旋转轴,选择基准面作为要成形到的面,预览效果如下所示:

# 两侧对称

角度:以草图平面为基准,向两侧旋转角度。

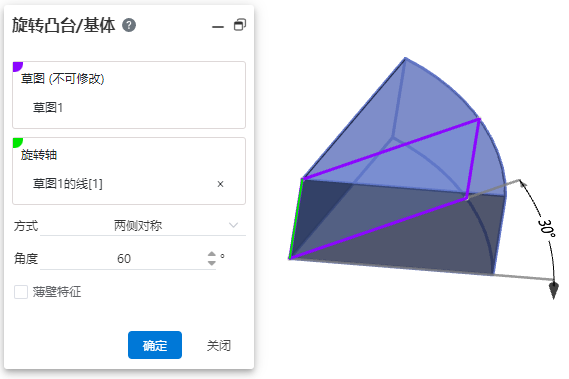

示例: 创建一个草图矩形,并以矩形一条边作为旋转轴,预览效果如下图所示:

# 方向2

1.勾选方向2后,以草图基准面为基准同时向两个方向进行旋转。

注意

当旋转方式选择两侧对称时,无方向2选项。

2.旋转方式有两种:给定角度、成形到面,同方向1。

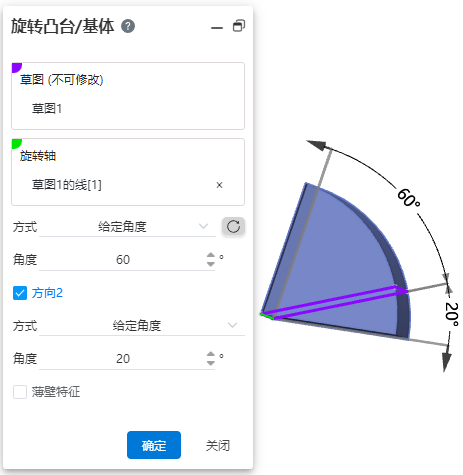

示例: 设置相关参数,勾选方向2后旋转效果如下图所示。

# 薄壁特征

详细操作同拉伸凸台-薄壁特征
