# 螺旋线/涡状线
用于创建一条圆柱/圆锥形螺旋曲线或涡状线。
点击

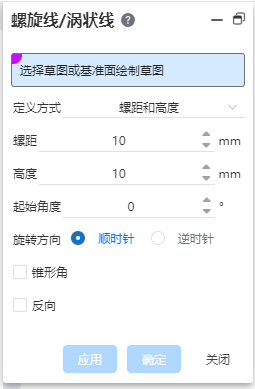

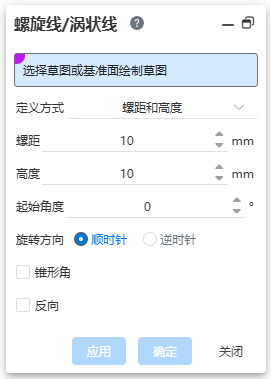

，进入螺旋线/涡状线命令，其界面如下图所示。
选择草图：选择已绘制的只含有一个圆的草图或选择一个平面绘制草图圆。
定义方式：螺纹线有三种方式，不同方式对应不同参数，有不一样的预览效果。分别为“螺距和高度”、“螺距和圈数”、“高度和圈数”。涡状线只有一种定义方式。
起始角度：设置曲线的起始角度。
旋转方向：包括“顺时针方向”、“逆时针方向”。
锥形角：默认不勾选，勾选后可设置结束角度值，形成锥形螺旋曲线。
反向：默认不勾选，勾选后曲线围绕旋转轴反向旋转。
注意
螺旋线/涡状线命令的基础是存在一个草图圆，草图中只能含有一个圆。
# 螺旋线
# 螺距和高度
根据螺旋线的间距及其高度创建螺旋曲线。
螺距：螺旋曲线间的距离。
高度：螺旋曲线整体高度。

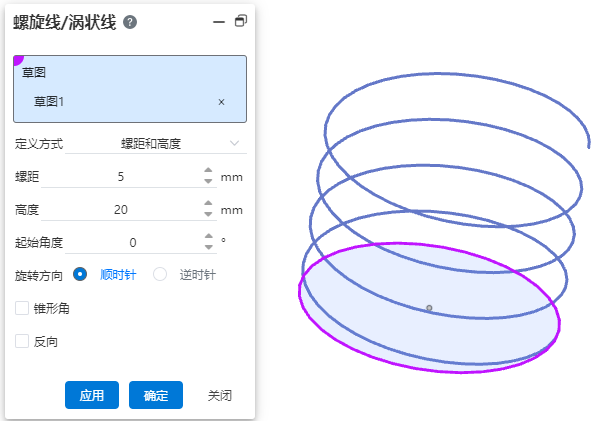

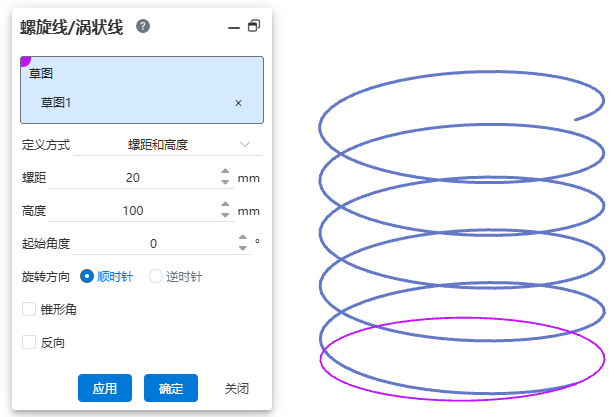

示例： 选择草图圆，设置螺距和高度，预览效果如下图所示。
# 螺距和圈数
根据螺旋线的间距及其圈数创建螺旋曲线。
螺距：螺旋曲线间的距离。
圈数：螺旋曲线的圈数。

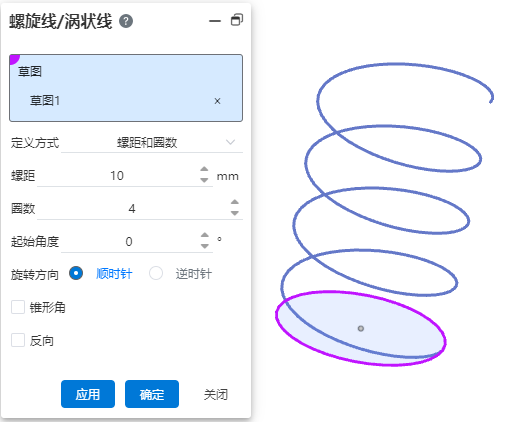

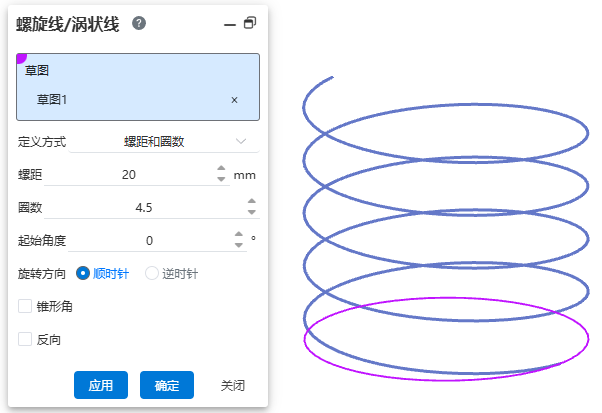

示例： 选择草图圆，设置螺距和圈数，预览效果如下图所示。
# 高度和圈数
根据螺旋线的高度及其旋转圈数创建螺旋曲线。
高度：螺旋曲线整体高度。
圈数：螺旋曲线的圈数。

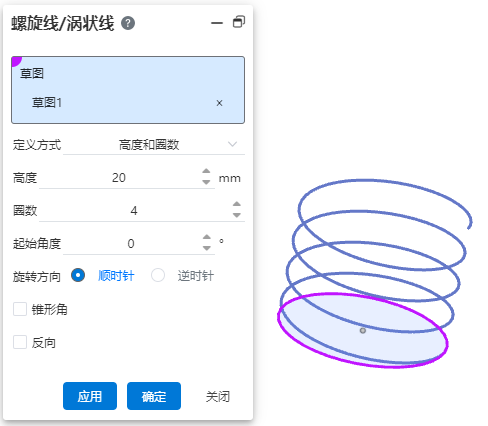

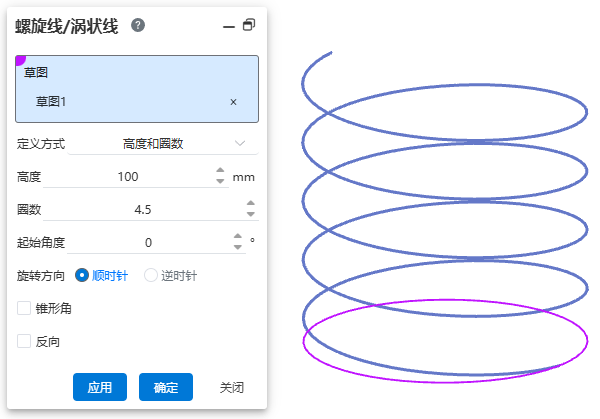

示例： 选择草图圆，设置高度和圈数，预览效果如下图所示。

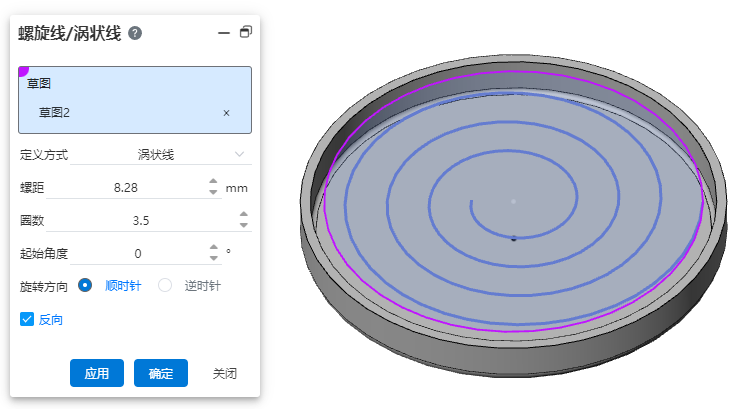

# 涡状线
使用方式：
1） 单击【螺旋线/涡状线】命令。
2） 选择或绘制仅包含一个圆的草图。
3） 定义方式选择“涡状线”。
4） 根据需要设置螺距、起始角度等参数。
5） 单击应用或确定按钮，完成涡状线。
对话框控件说明：
草图：拾取仅包含一个圆的草图，或拾取平面绘制一个仅包含一个圆的草图。
定义方式：选择涡状线即可创建涡状线。
螺距：设置涡状线的螺距。
圈数：设置涡状线的圈数。
起始角度：设置涡状线起始点的旋转角度。
旋转方向：设置涡状线的旋转方向。
反向：勾选使涡状线切换向圆外、圆内旋转。
