分割线

---

用草图或曲线投影到实体表面、曲面或平面，将被选面分割成多个单独的面。

点击，进入分割线命令，其界面如下图所示。

界面各参数介绍如下：

1. 待分割的面：选择待分割的实体表面、平面或曲面，可多选。

2. 分割工具：选择与待分割面完全相交的草图，只能选择一个草图，该草图可以含有多个开环或闭环。

3. 单向：勾选单向后，可对投影方向进行选择，不勾选为双向投影分割。

示例：

在视口中绘制曲面为待分割面，草图为分割工具。

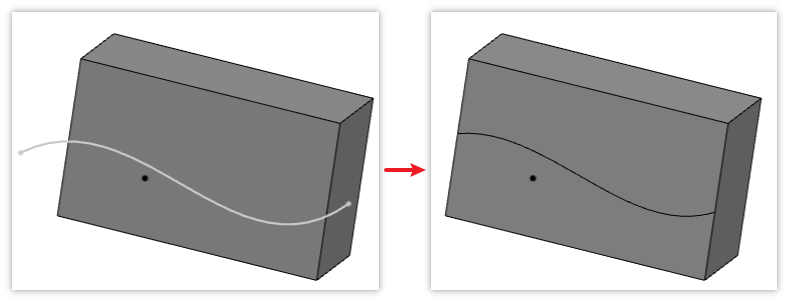

分割线命令前后显示状态分别如下图所示：
