放样凸台/基体

---

在两个或多个轮廓之间进行过渡生成实体特征。

点击工具栏中，打开放样凸台/基体命令对话框，其界面如下图所示。

1.草图轮廓：封闭的草图轮廓，可多选。

注意

选择至少两个草图，封闭边线或者面。

2.起始约束：无、方向向量、垂直于草图、与面相切。

3.终止约束：无、方向向量、垂直于草图、与面相切。

注意

在放样预览效果下，每一个轮廓会有一个控标点，通过调整控标点来调整放样效果。

4. 引导线：通过引导线控制放样外部轮廓，可选择草图线、边线或曲线，支持多选。

5. 合并结果：当扫描体与其相交体进行合并运算时，勾选该选项。

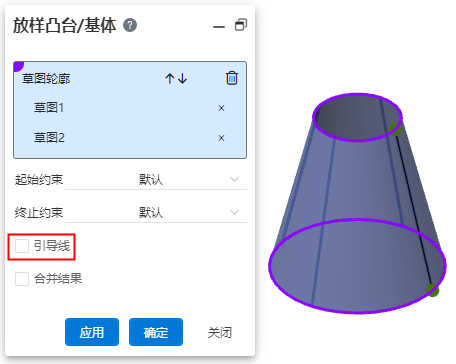

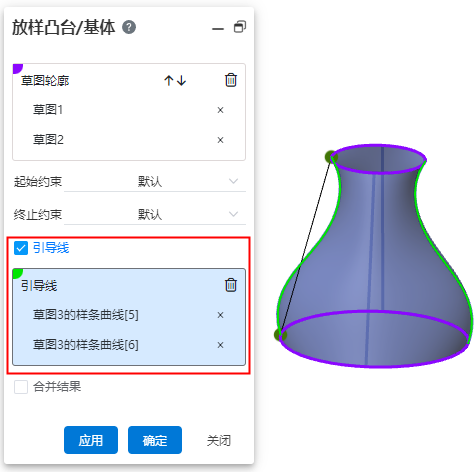

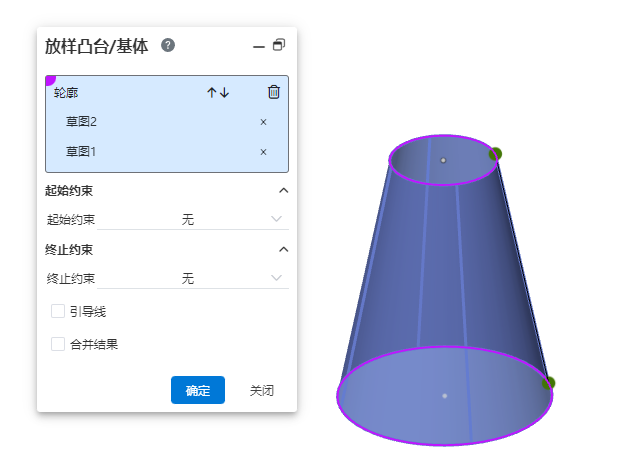

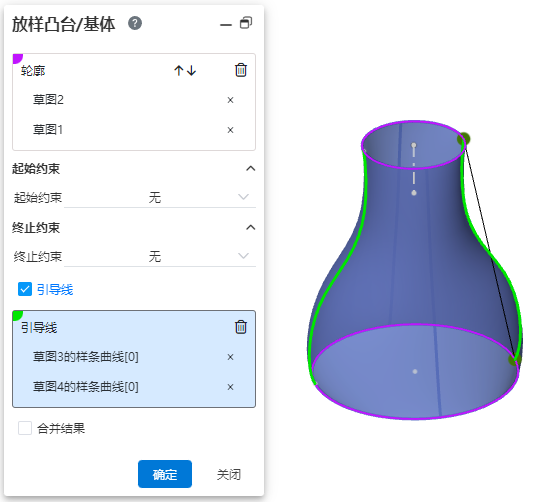

示例： 放样轮廓为两个圆形草图，无引导线和有引导线预览效果如下图所示。
