# 扫描切除
将一个草图/实体轮廓按照一条扫描路径的样式延展拉伸成体，从切除体上切除扫描体相交部分；扫描轮廓分为草图轮廓、圆形轮廓。

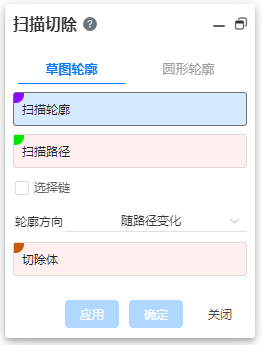

点击工具栏
中，打开扫描切除命令对话框，其界面如下图所示。
# 草图轮廓扫描
在弹出的对话框中选择【草图扫描】，相关参数设置如下:
- 扫描轮廓：拾取扫描的草图轮廓。
注意
草图轮廓只能拾取一个草图/实体轮廓；拾取草图时，该草图可含一个或多个闭环。
- 扫描路径：按照此路径延展拉伸，可多选。
注意
- 扫描轮廓与扫描路径不能同处一个平面中，但必须相交；
- 路径可以为开环或闭环，可以为草图线、曲线或实体边线；
- 扫描路径支持“选择链”功能，勾选此项，系统自动计算与所选元素相连的线作为扫描路径；
- 选择链功能作用元素仅限“草图非参考线、空间曲线”类型的线。
- 轮廓方向：控制扫描轮廓随扫描路径运动的姿态，有两种方式，分别为“随路径变化”、“保持法向不变”。
注意
- 随路径变化：截面相对于路径时刻保持同一角度；
- 保持法向不变：截面时刻与开始截面平行，而与路径相切向量无关。
- 扫描方向：扫描轮廓随扫描路径运动成体的方向，有三种方式，分别为：“正向”“反向”“双向”。
注意
当扫描路径完全在扫描轮廓的一侧时，扫描方向不显示，当扫描路径在扫描轮廓的两侧时，可以选择扫描方向。
- 切除体：待切除的实体。

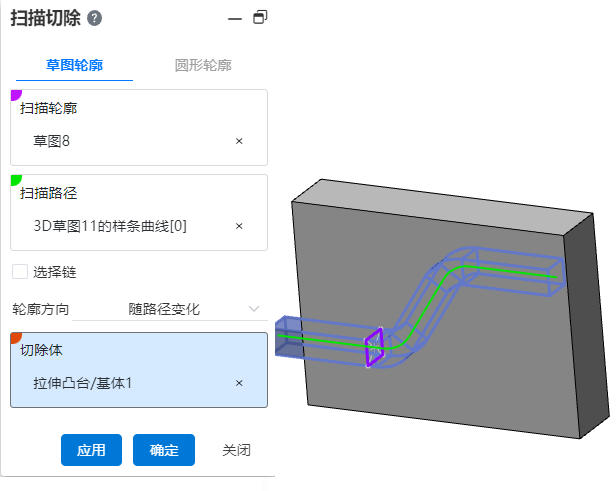

示例1： 绘制一个草图轮廓，分别拾取草图轮廓、扫描路径、切除体，预览效果如下图所示。
# 圆形轮廓扫描
示例2：选择圆形轮廓，拾取扫描路径、选择链、切除体，设置轮廓半径，预览效果如下图所示。
