# 投影曲线
将绘制的曲线投影到模型面上生成一条空间曲线；或者两个相交基准面上的草图，分别在各自垂直方向投影曲面相交生成一条空间曲线。
点击
，进入投影曲线命令，其界面如下图所示。
投影曲线命令分为两个命令页：面上草图、草图上草图，对应两种创建方式：
# 面上草图
将绘制的曲线投影到模型面上生成一条空间曲线，各控件说明如下：
- 草图： 选择要投影的草图，该草图中只能含有一个开环或闭环，且只能选择一个草图。
注意
草图线在面上的投影需与面相交。
投影面： 可以是平面、曲面或者基准面，可多选。
反向： 默认不勾选，勾选后按照默认方向的相反方向进行投影。
示例： 在视口中创建一个曲面和草图，如下图所示：

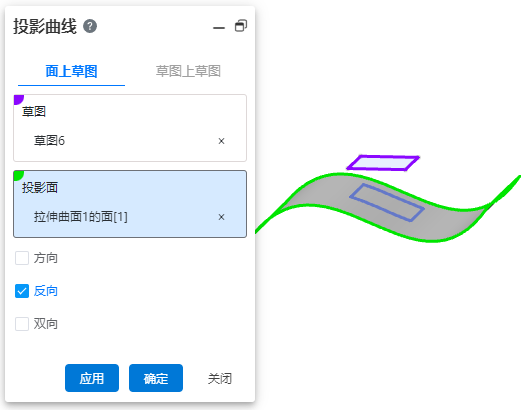

选择该草图进行在曲面上的投影，创建效果如下图所示：
# 草图上草图
两个相交基准面上的草图，分别在各自垂直方向投影曲面相交生成一条空间曲线。
其控件说明如下：
- 草图： 选择两个相交平面上的草图。
注意
对正两个草图轮廓，当它们垂直于草图基准面投影时，其隐含的曲面会相交，从而生成相交曲线。

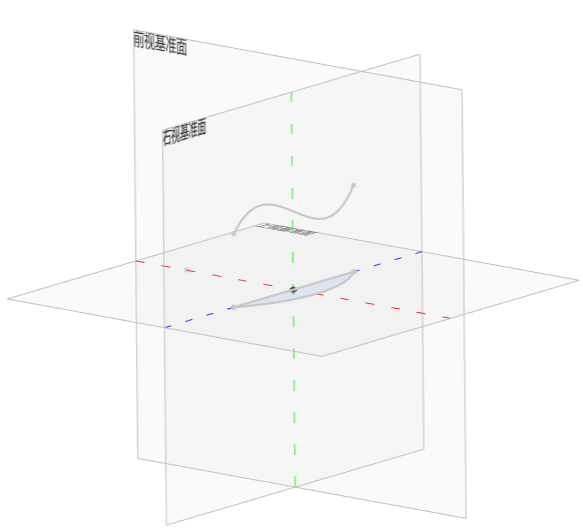

示例： 分别在上视平面和前视平面创建两个草图，如下图所示：

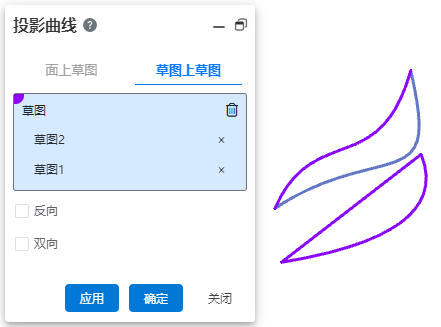

选择这两个草图，预览效果如下图所示：
点击确定确认本次操作，点击取消退出本次操作。
