# 异型孔向导

用于使用自定义标准创建不同类型的孔。

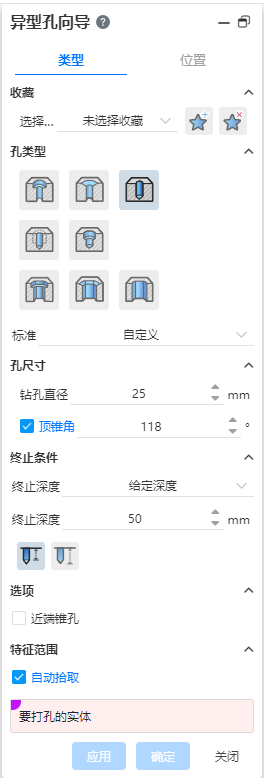

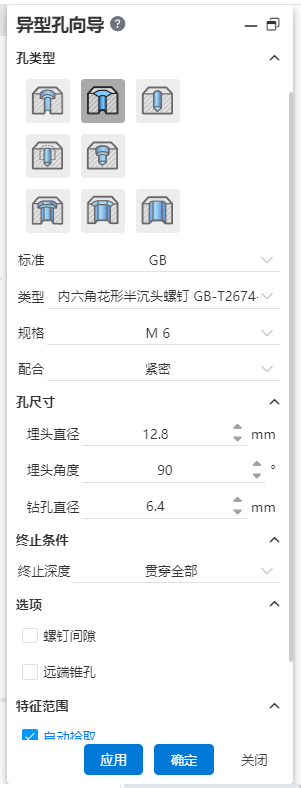

点击工具栏中，打开孔命令对话框，其命令界面如下图所示。

# 类型

收藏：在下拉框中选择已经保存的收藏。通过按钮新增、删除收藏。
孔类型：有8种样式，分别是“直孔”、“沉头孔”、“埋头孔”、“螺纹孔”、“锥形螺纹孔”、“沉头孔槽口”、“埋头孔槽口”以及“直孔槽口”。
标准：支持自定义和GB。
类型：选择GB标准时有此项。根据孔样式不同，有不同可选类型。
规格：选择GB标准时有此项。选择标准中的孔大小。
孔尺寸：设置孔的具体尺寸。

选择自定义标准时，用户可自定义设置孔的各个尺寸。
选择GB标准时，根据所选孔样式、类型和大小，系统会给定对应规格孔的尺寸。部分尺寸在国标中有明确定义，用户手动修改该尺寸后，点击”恢复默认值”按钮可以将自定义的尺寸数值恢复到GB标准数值。

终止方式：有多种延伸方式，包括“给定深度”、“贯穿全部”、“到离指定面指定的距离”以及“成形到面”。
终止深度：当延伸方式选择“给定深度”时，可设置深度值。
顶锥角：当延伸方式选择“给定深度”时，可设置结束角度及角度值。
选项：

螺钉间隙：勾选此项，增加沉头孔/埋头孔上部下沉区域的深度，增加的深度尺寸可以进行设置。对于埋头孔，可以选择增加深度的方式。
近端/螺钉下/远端锥孔：勾选此项，分别在图示位置添加类似倒角的锥孔特征，特征尺寸可以通过距离和角度进行设置。

特征范围：选择要用于打孔的实体，可以自动拾取或手动指定。

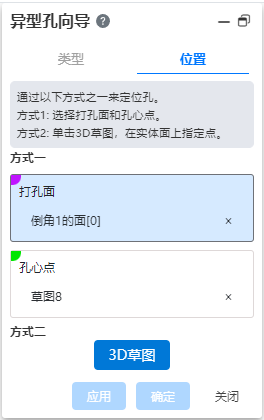

# 位置

方式一：选择打孔面和打孔点

打孔面：需要打孔的实体面。
孔心点：孔的中心点，支持多选。

【点可以是原点、草图点、实体顶点、圆心、面上点】

【单击拾取框后面的铅笔按钮，进入草图绘制孔心点】

【选择打孔面后，在打孔面上直接单击左键即可拾取面上点。在对话框中展开面上点可修改其UV参数，改变面上点的位置】

注：指定孔心点时，将鼠标在圆形边线上停留一会，待圆心显示后，即可拾取圆心作为孔心点。

方式二：3D草图

使用方法：

单击3D草图按钮，自动进入3D草图并启动绘制点命令。
在面上直接单击，即可捕捉面并且显示孔预览。
退出草图，单击确定，完成孔生成。

# 直孔

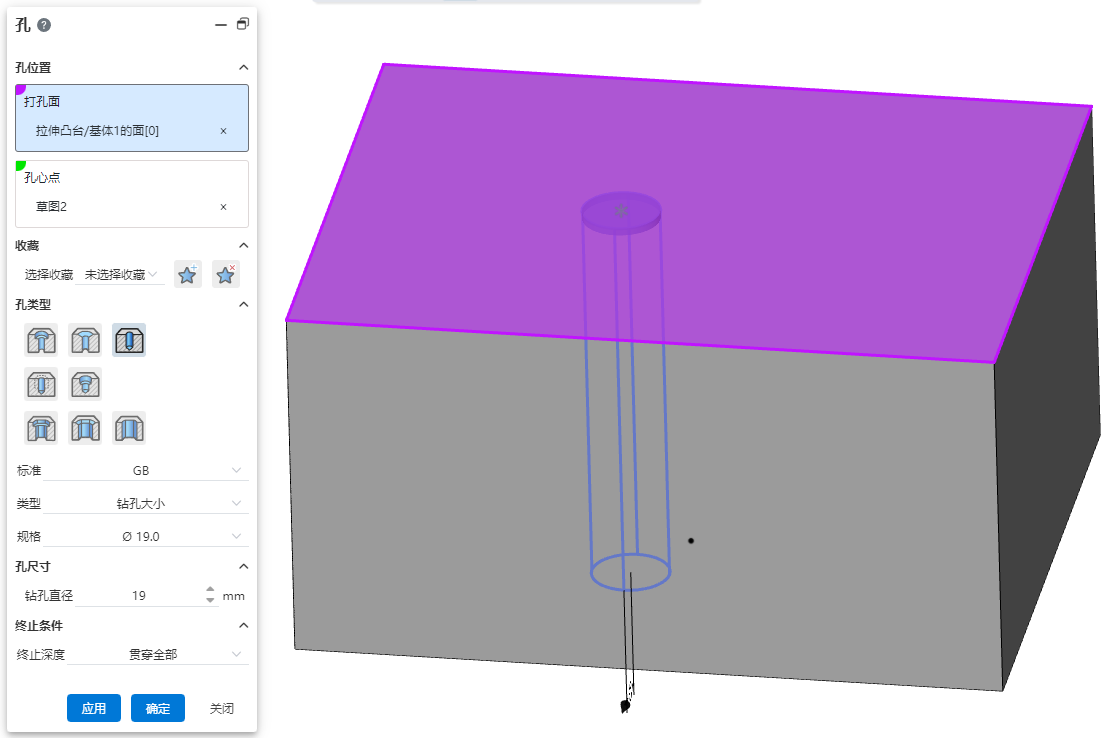

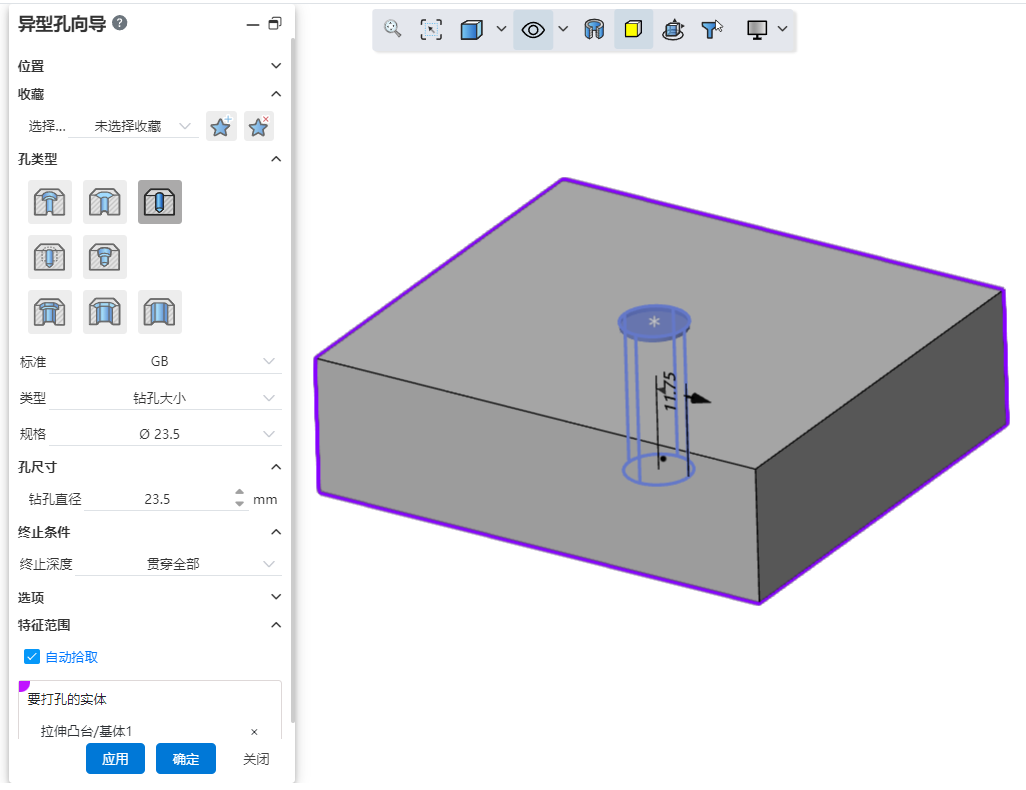

示例： 选择直孔样式，终止方式选择“贯穿全部”，预览效果如下图所示。

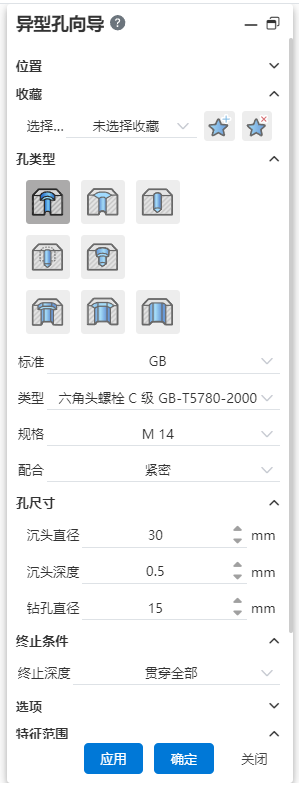

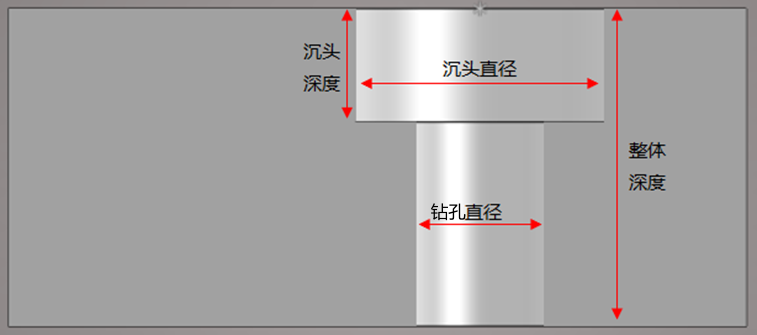

# 沉头孔

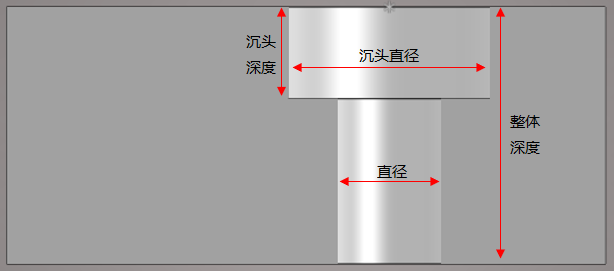

直径：孔直径。
沉头深度：沉头部分的深度。
沉头直径：沉头部分的孔直径。
终止方式：有多种终止方式。

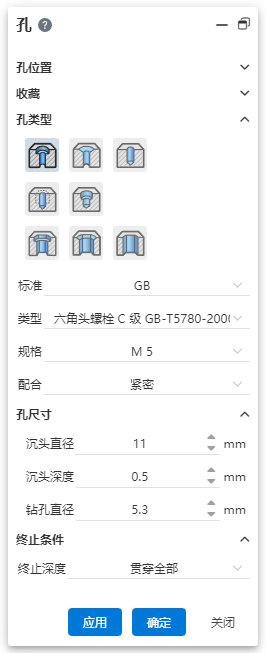

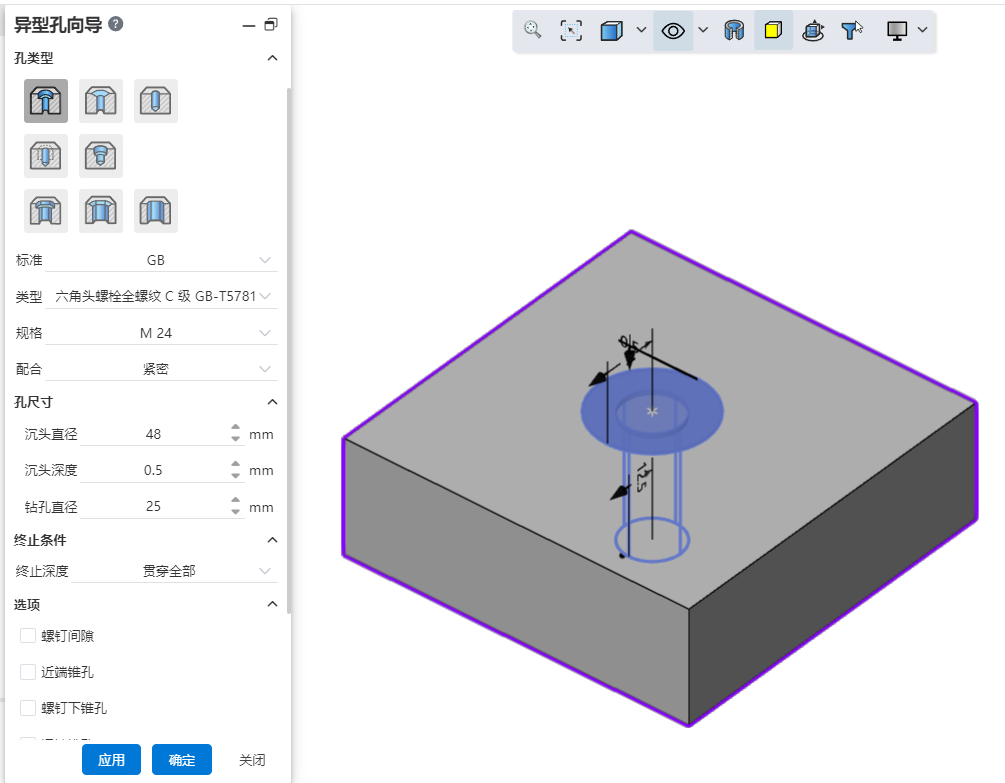

示例： 设置相关参数，沉头孔预览效果如下图所示。

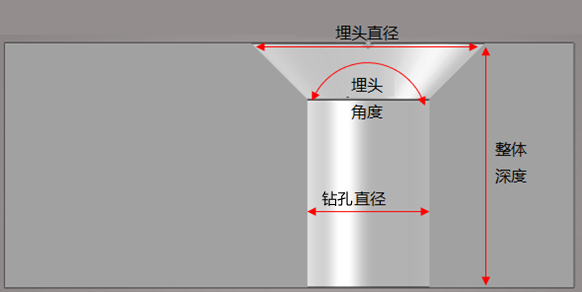

# 埋头孔

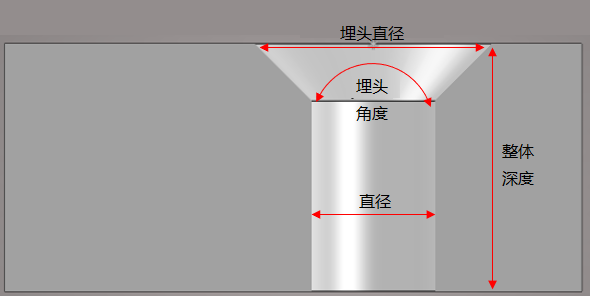

直径：孔直径。
埋头角度：沉头角度。
埋头直径：沉头直径。
终止方式：有多种终止方式。

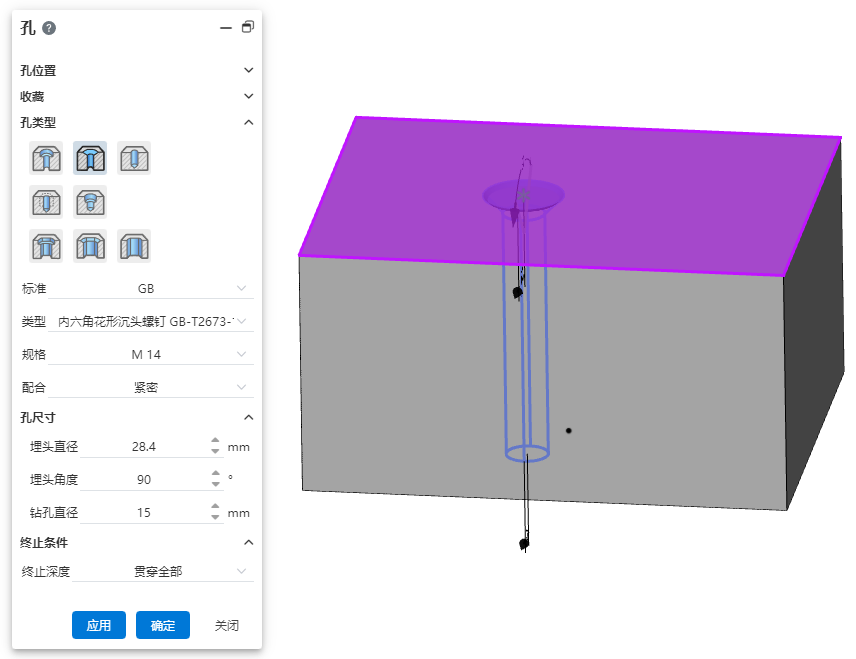

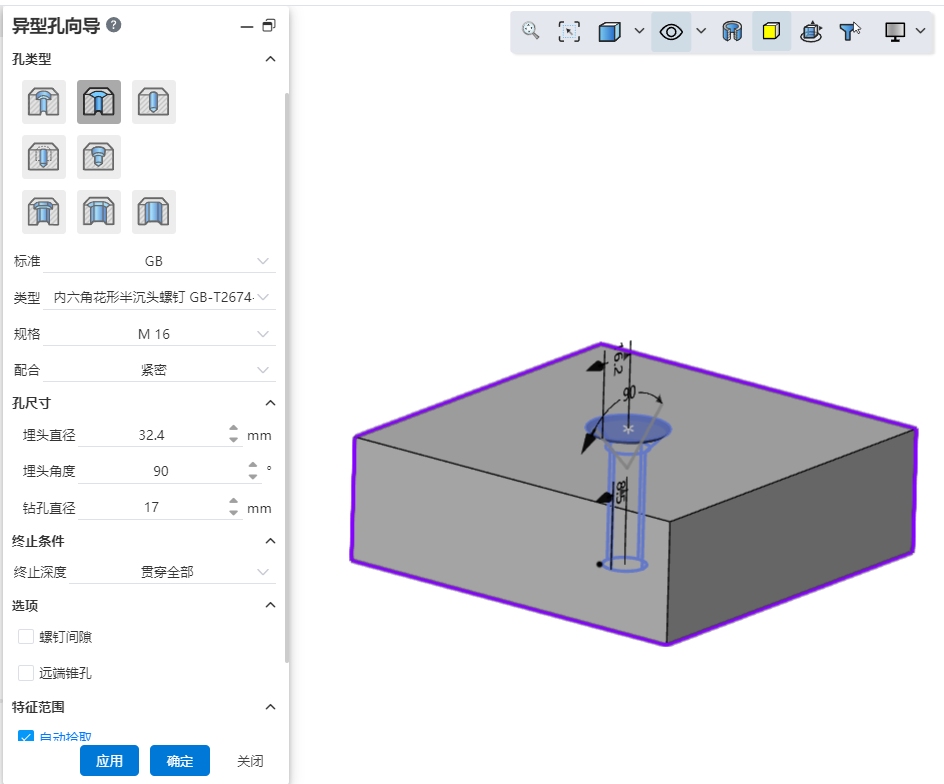

示例： 设置相关参数后，延伸方式选择“贯穿全部”。预览效果如下图所示。

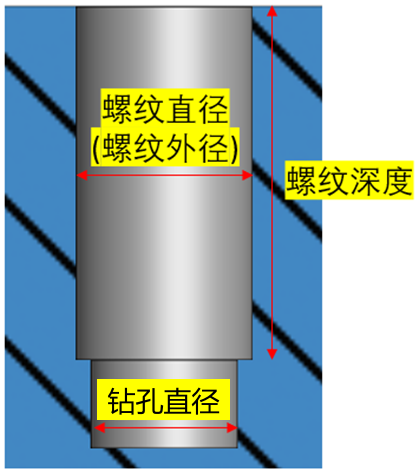

# 螺纹孔

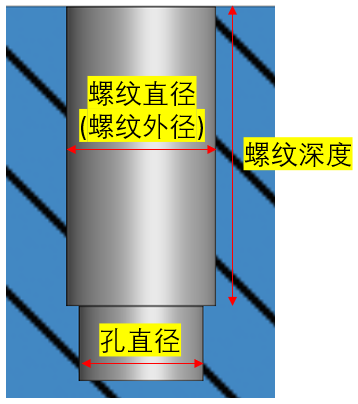

直径：孔直径。
螺纹直径：螺纹的外径。
螺纹深度：孔螺纹的深度，支持自定义。
终止深度：孔整体深度，支持自定义。
终止方式：有多种终止方式。
显示方式：有三种显示方式，分别为“切除螺纹”、“忽略螺纹”、“装饰螺纹”。使用切除螺纹选项时，可以选择显示装饰螺纹线。
自动计算深度：通常，螺纹深度和孔的整体深度存在关联关系，系统支持根据一项深度自动计算另一项深度。

当深度后方的“自动计算深度”，按钮处于按下状态时，代表此深度将根据另一项深度自动调整。
您可以根据需要手动单击“自动计算深度”按钮，切换其按下状态以控制是否需要系统自动计算此深度。

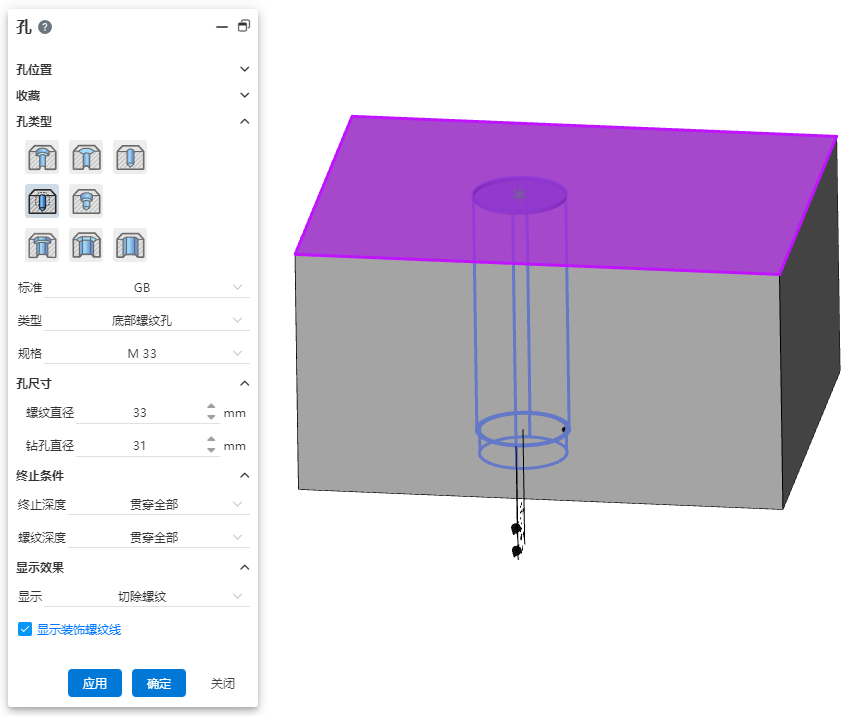

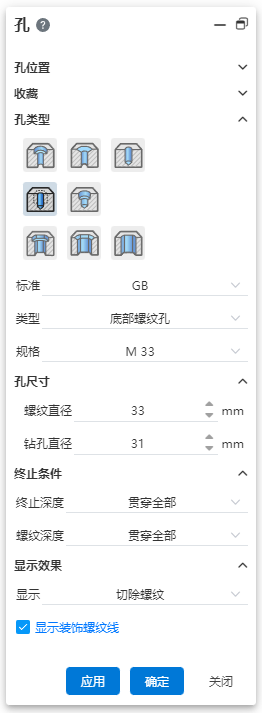

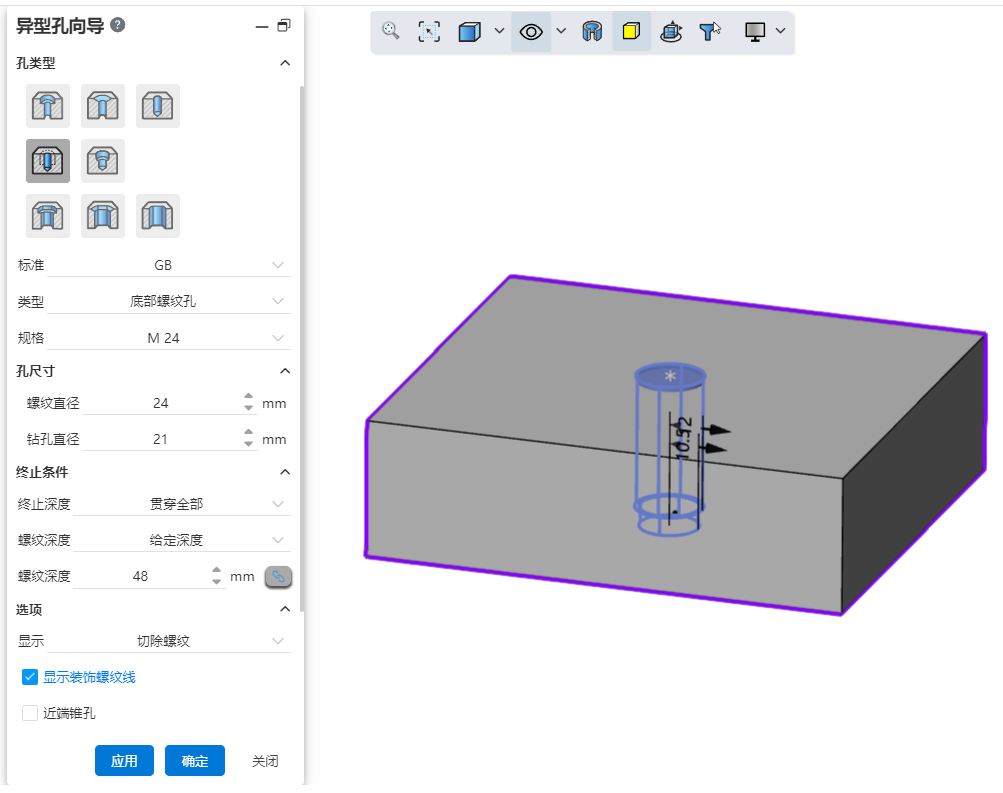

示例：设置相关参数，螺纹孔预览效果如下图所示。

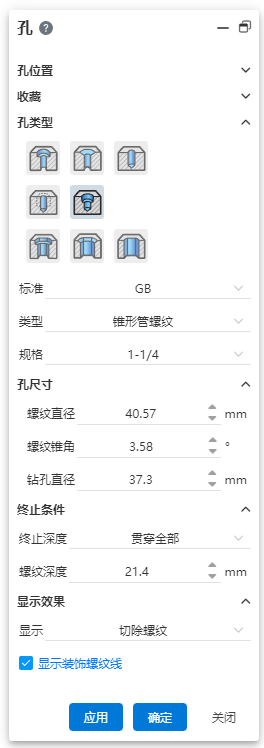

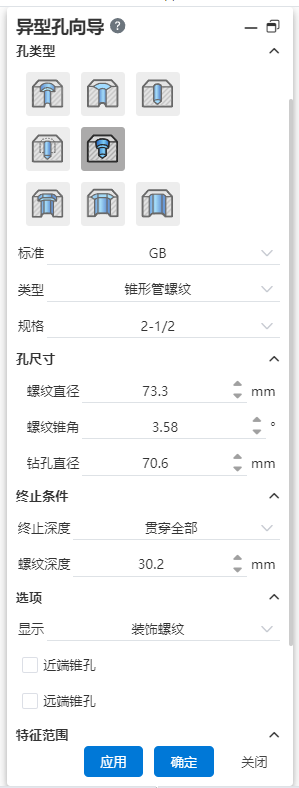

# 锥形螺纹孔

直径：孔直径。
螺纹深度：孔的螺纹深度，支持自定义。
终止深度：孔的整体深度，支持自定义。
显示方式：有三种显示方式，分别为“切除螺纹”、“忽略螺纹”、“装饰螺纹”。
自动计算深度：通常，螺纹深度和孔的整体深度存在关联关系，系统支持根据一项深度自动计算另一项深度。

当深度后方的“自动计算深度”按钮处于按下状态时，代表此深度将根据另一项深度自动调整。
您可以根据需要手动单击“自动计算深度”按钮，切换其按下状态以控制是否需要系统自动计算此深度。

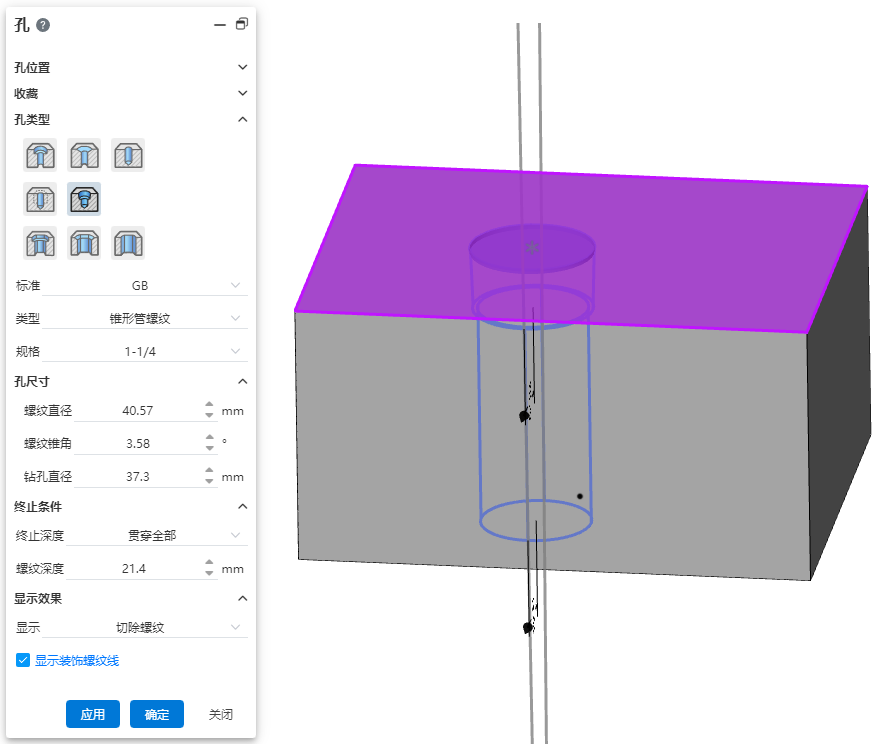

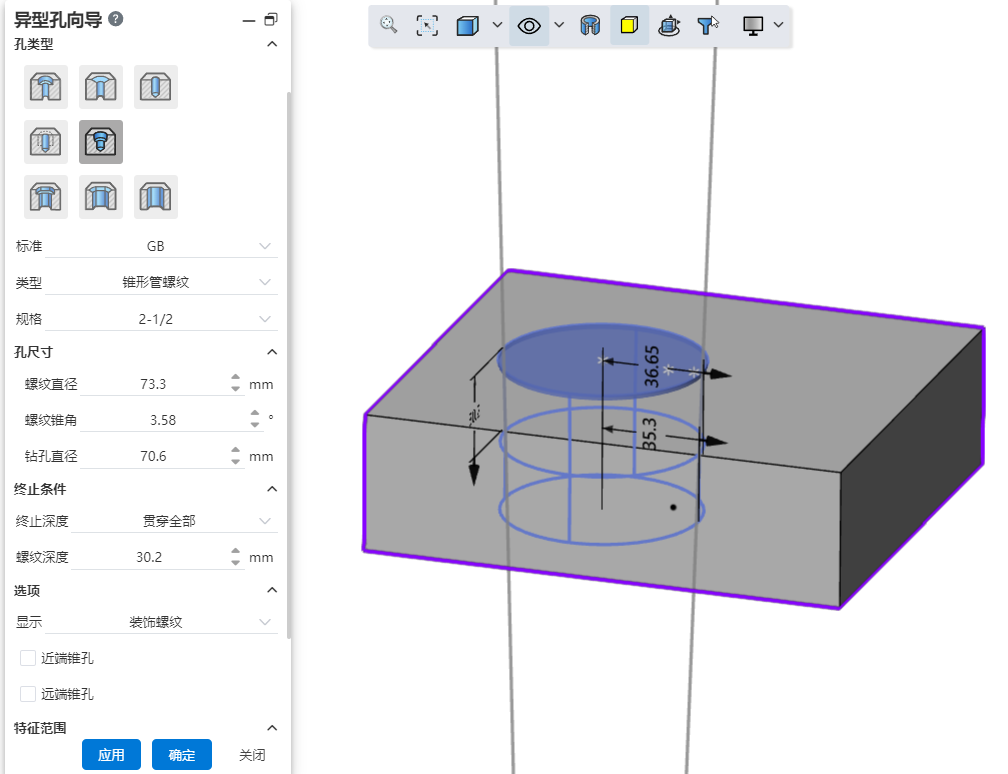

示例：设置相关参数，螺纹孔预览效果如下图所示。

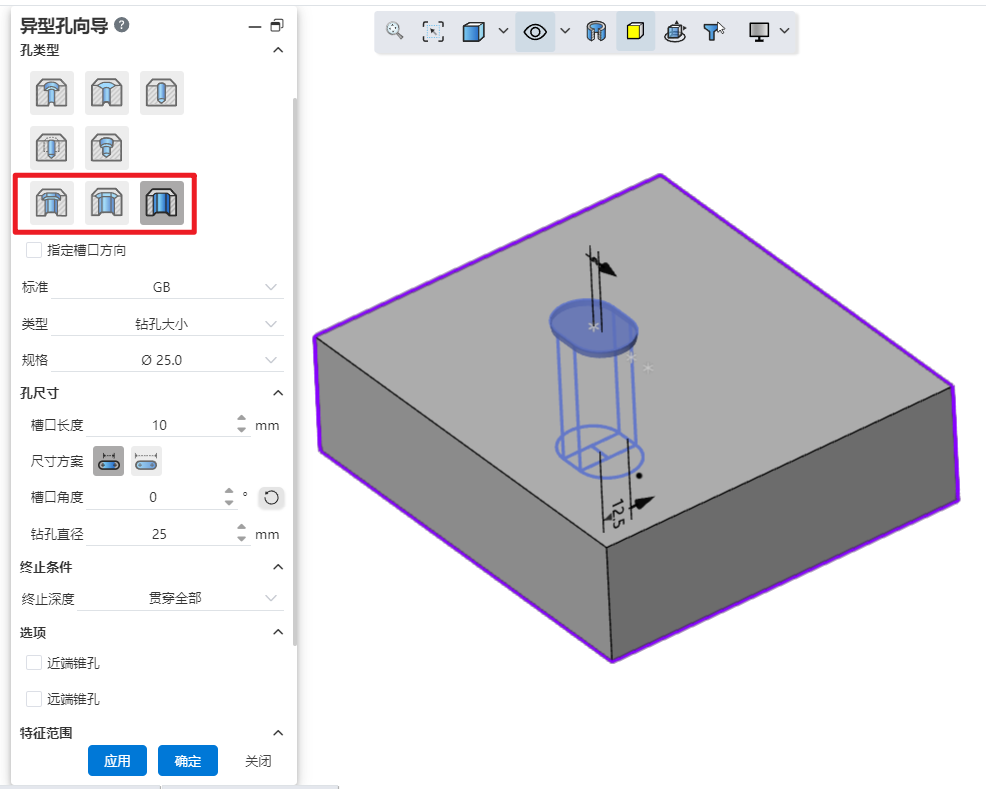

# 槽口

可创建“沉头孔槽口、埋头孔槽口、直孔槽口”。

对话框控件说明：

指定槽口方向：槽口方向默认与文档绝对坐标系对齐，您可以勾选此项来指定其他槽口方向。
孔类型：可选择“沉头孔槽口、埋头孔槽口、直孔槽口”类型。
槽口长度：设置槽口长度，可通过尺寸方案选择该长度所示的范围。
槽口角度：使槽口在默认方向的基础上旋转设置的角度，可单击后面按钮反向旋转。
其他参数：与对应的圆孔参数一致，例如“沉头孔槽口”与“沉头孔”参数一致。

# 自定义孔样式

您可以收藏自定义的孔参数，以便在后续设计时可以重复调用。

创建收藏：

1）打开零件文档，点击【孔】命令。

2）选择所需的孔类型，根据需要自定义修改参数。

3）单击“添加或更新收藏”按钮。

4）输入收藏名称。

5）单击确定，创建完成。

使用收藏：

1）打开零件文档，点击【孔】命令。

2）设置恰当的打孔面和孔心点。

3）选择所需的孔类型。

4）选择要使用的收藏。

5）单击确定，使用所选收藏的参数创建孔特征。

编辑收藏：

1）打开零件文档，点击【孔】命令。

2）选择要编辑孔收藏的孔类型，根据需要自定义修改参数。

3）单击“添加或更新收藏”按钮。

4）在下拉框中选择要编辑的孔收藏的名称，对话框中会提示“将更新此收藏”。

5）单击确定，编辑完成，所选孔收藏更新为步骤2设置的新参数。

注：编辑收藏不会影响已经创建的孔特征。

删除收藏：

1）打开零件文档，点击【孔】命令。

2）选择要删除的孔收藏。

3）单击“删除收藏”按钮。

4）在下拉框中选择要编辑的孔收藏的名称，对话框中会提示“将更新此收藏”。

5）单击确定，编辑完成，所选孔收藏更新为步骤2设置的新参数。

注1：删除收藏不会影响已经创建的孔特征。

注2：在系统设置中也可以删除孔收藏，详见“管理收藏”。

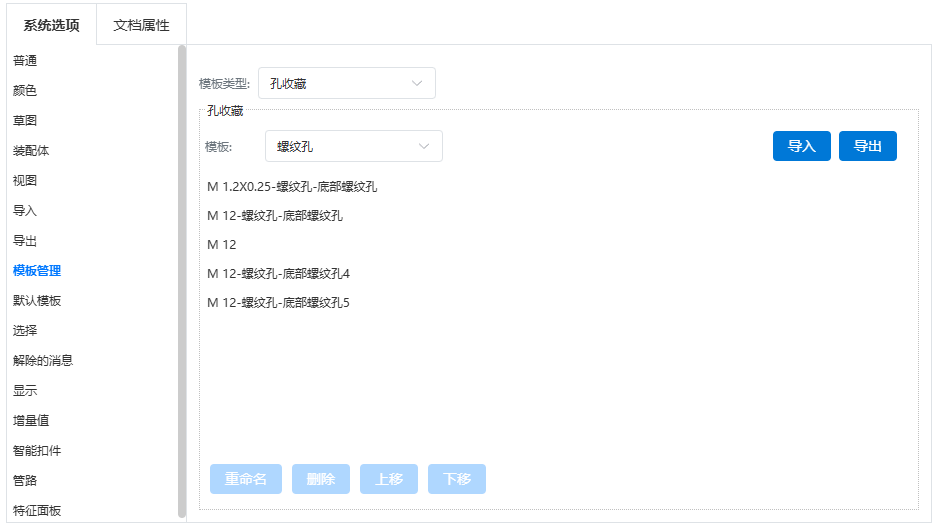

管理收藏：

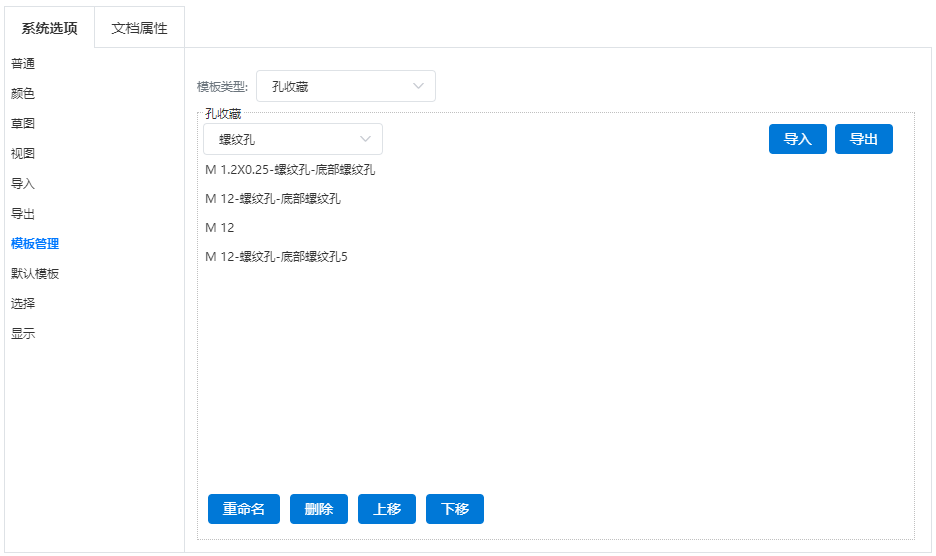

1）打开“系统设置-模板管理-孔收藏”页面。

2）选择要管理的孔收藏的孔类型和具体的孔收藏。

3）通过界面上的按钮可以进行“删除、重命名”等管理操作。

导入导出收藏：

1）打开“系统设置-模板管理-孔收藏”页面。

2）单击“导出”按钮，孔收藏数据文件通过浏览器下载至本地。

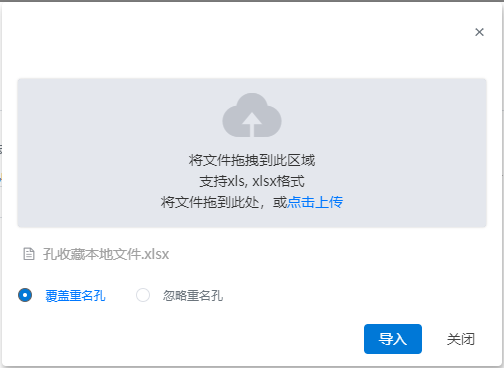

3）单击“导入”按钮，选择本地已有的孔收藏数据文件，设置如何处理“重名孔收藏”。

4）单击“导入”按钮完成导入。

注：导入导出操作影响全部类型的孔收藏。

# 终止条件

贯穿全部：孔在指定方向上完全贯穿实体。
给定深度：生成顶锥角时，可设置深度是否包含孔底部的顶锥角。

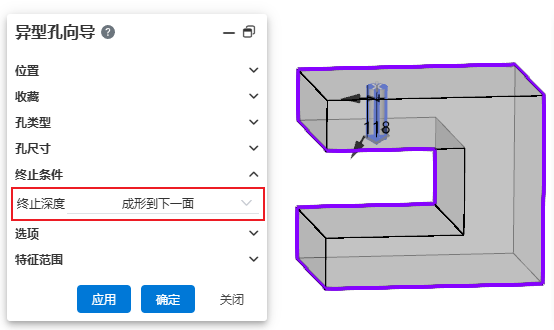

成形到面：参考拉伸切除方式，选择一个面，孔在此面处终止。
- 支持平面/曲面，可选基准面或实体曲面的表面。
- 可选择与所选面相切或穿过所选面。
- 以相切为例：若选择包含顶锥角，则孔的顶端与面相切；若选择不包含顶锥角，则孔的肩线与面相切。
到离指定面指定的距离：选择一个面，设置成形到此面的距离。
- 可选择指定“肩线、顶端”到此面的距离。
- 可输入范围[-0.1，1e7]，负数表示穿过所选面，整数表示不穿过所选面距离所选面保持一定距离。

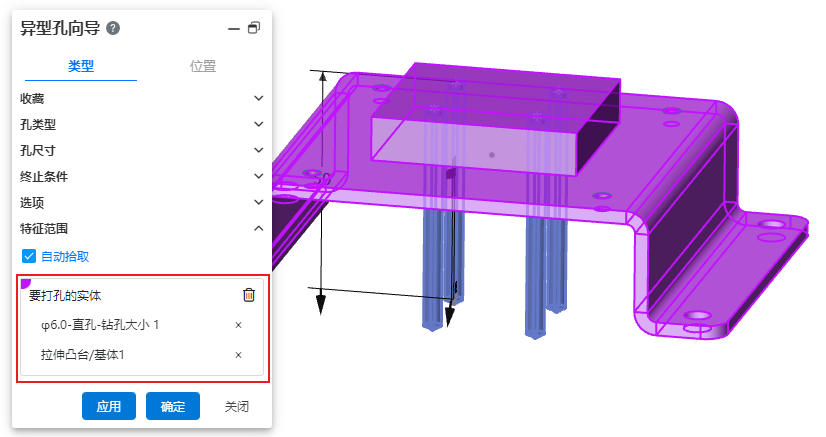

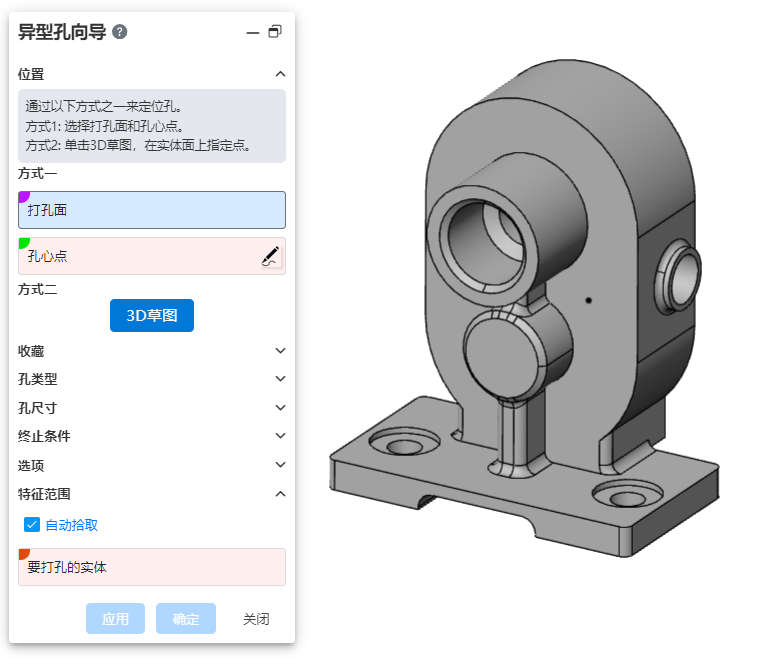

# 多体打孔

使用方式：

打开“异形孔向导”命令。
设置要孔的样式、参数、位置等。
在“特征范围”选项中选择要用于打孔的实体。
单击确定，生成孔。
