结构构件

---

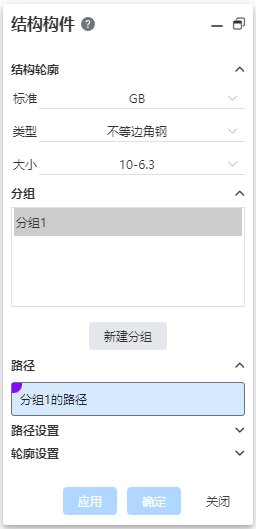

点击【结构构件】命令，打开结构构件对话框。各部分功能及应用场景如下：

1. 结构构件：用于选择焊件轮廓。

• 标准：在下拉框中选择焊件轮廓的标准。支持“GB、ISO”。
• 类型：在下拉框中选择所选标准中包含的轮廓类型。如“C槽、方形管”等。
• 大小：在下拉框中选择所选轮廓类型的具体规格。如“20x20x2、20x40x2”。
• 使用轮廓材质：勾选此项后，生成的实体被设置为轮廓材质。

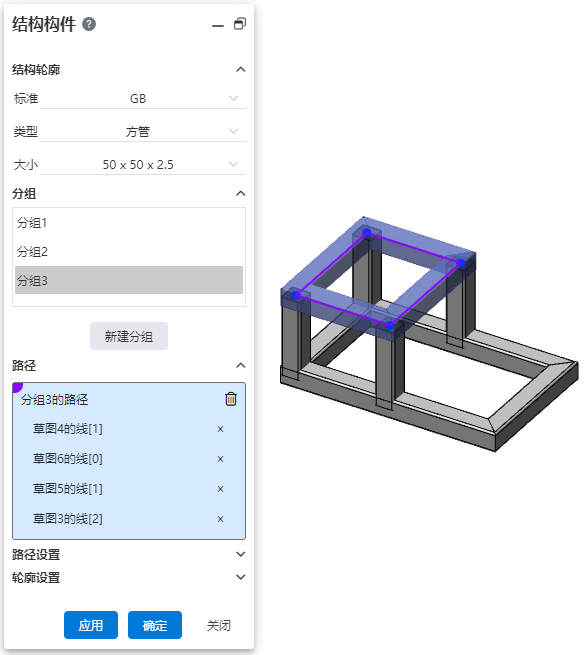

2. 分组：用于创建和选择路径分组。

• 命令启动时自动创建1个分组——“分组1”
• 点击【新建分组】命令可创建新分组，依次命名“分组2.3…”
• 单击以选中分组，被选中的分组有高亮底色代表当前被选中。
  • 命令启动时默认选中“分组1”
  • 新建分组后自动选中新建的分组
  • 手动点击任意分组将其选中
• “路径、路径设置、轮廓设置”中显示的内容为当前选中分组的内容，因此必须有一个分组被选中，不可多选，也不可不选。

3. 路径：选择属于当前分组的路径。

• 在视口中点击草图非参考线拾取线段，不是拾取整个草图
• 点击已拾取草图线后的x，删除草图线

• 构建路径选择要求：

类型	要求
组内路径	选择草图中非参考线，而不是整个草图
	可选直线、圆弧
	不可选样条曲线
	路径中端点最多连接2条线
	路径不可自相交
	可同时选择多个草图中的线
	支持拾取平行路径或相连路径
不同组路径	可以不相连，可以相交
	相交时，前一组的构件裁剪后一组的构件
	不可以重合

4. 路径设置：对焊件边角、焊缝、合并等进行设置。

• 各设置项仅对当前组生效，应分组保存各项的值。

• 应用边角处理：设置构件连接处的边角样式。

  • 不勾选：不对连接处进行裁剪/延伸；
  • 勾选：勾选时，出现两排按钮：



    • “斜接、对接1、对接2”为主要选项，必须选择任意一项；
    • “简单切除、封顶切除”为“对接1、2”的子选项，选择“斜接”类型时不显示，选择“对接1”或“对接2”时必须选择一项。
  • 默认勾选“应用边角处理”，并选择“斜接”方式；
  • 各方式效果如下表：

  选项	图例
  不勾选
  勾选-斜接方式
  勾选-对接1-简单切除
  勾选-对接1-封顶切除
  勾选-对接2-简单切除
  勾选-对接2-封顶切除

• 组内焊缝：设置当前组内构件之间的缝隙。

• 组间焊缝：设置当前组与其他组构件之间的缝隙值。

5. 轮廓设置：对轮廓角度、对齐、穿透点等进行设置。

• 镜像轮廓：设置轮廓镜像

  • 分别为按轮廓草图X轴镜像和Y轴镜像。
  • 镜像后保持穿透点位置不变。
  • 默认都不高亮。

  不镜像	X轴镜像	Y轴镜像

• 轮廓角度：设置轮廓旋转角度。

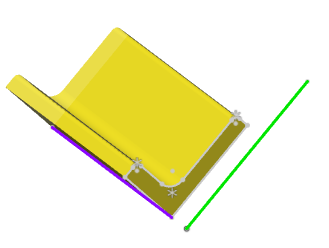

• 对齐元素：选择对齐元素，轮廓自动旋转并与所选元素对齐。

  • 在视口中选择方向元素使轮廓的草图X轴与所选元素在草图平面的投影方向对齐。

  • 点击对齐元素后的按钮，切换为所选元素与Y轴对齐且按钮高亮；再次点击切换回与X轴对齐并取消按钮高亮。

  • 只能拾取轮廓草图之外的元素，不能拾取轮廓草图本身的元素。可选的元素类型与拉伸凸台“方向”的可选类型相同。

  • 不拾取对齐元素时，草图X轴默认与文档绝对坐标系X轴在草图平面上的投影对齐。绝对坐标系X轴在草图平面上无投影方向时，则与绝对坐标系Y轴对齐。

    未选择对齐元素	对齐X轴	对齐Y轴

  • 选择对齐元素后仍可设置旋转角度，以对齐后的方向为初始方向顺时针旋转设置的旋转角度。

• 穿透点：自定义路径与轮廓的穿透点。

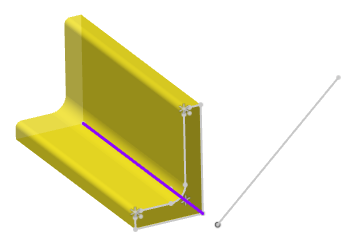

  • 在轮廓草图上拾取一个点，作为穿透点，可选绘制点、草图参考和非参考线的端点、中点。
  • 只能拾取轮廓草图中的元素作为穿透点，不能拾取外部元素。
  • 不设置该项时，默认穿透点为轮廓草图原点。
  • 点击按钮，视口中自适应显示轮廓草图。此按钮为辅助作用，方便用户找到轮廓草图以拾取穿透点。

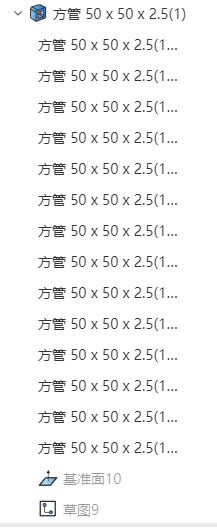

6. 模型预览根据所选轮廓、路径和设置即时更新。当前选中分组的构件高亮，与其他组的构件区分显示。

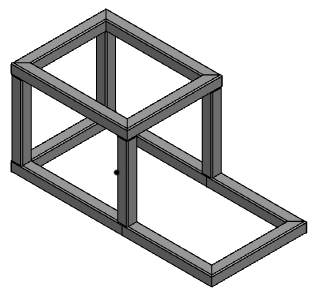

7. 完成所需设置后，点击确定，生成焊件模型和一个“结构构件”特征。
