# 焊缝


通过选择焊接路径生成代表焊缝路径的轻化元素(类似装饰螺纹线)和相应的焊接符号

应用场景:

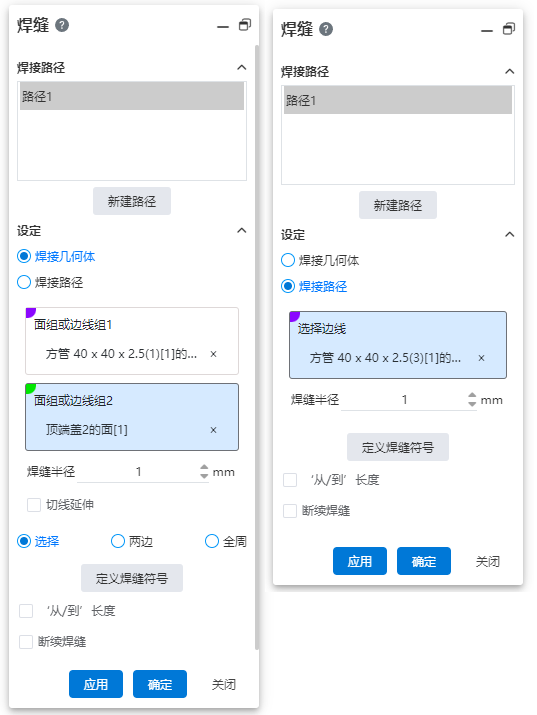

  1. 点击焊件模块中的【焊缝】命令,打开“焊缝”对话框。

  1. 焊接路径:用于创建和选择焊接路径。

  2. 设定:用于选择焊接路径和设置焊缝的半径。

  • 焊接路径的拾取方式:在“焊接几何体、焊接路径”中二选一,默认为“焊接几何体”方式。

  • 【焊接几何体】:选择该方式时显示两个拾取框“面组或边线组1、面组或边线组2”。

    • 面组指选择实体上的多个面,组合成一个面;线组指选择多条实体边线,组合成一条线。
    • 只能拾取实体表面或实体边线,不支持曲面或其他类型元素。
    • 同组的面/线应属于同一实体。
    • 组1和组2支持“面组+面组,线组+线组,面组+线组”的组合形式。
    面组+面组 线组+线组 面组+线组
    • “面组+面组”形式要求两组面属于不同的实体;其他组合可以属于相同实体,也可以属于不同实体。
    • 切线延伸:仅焊接几何体方式可用。勾选后自动识别相切的路径。
    • 选择/两边/全周:仅焊接几何体方式可用。用于选择相关边线,同时影响焊接符号样式。默认为选择。
选择 仅在所识别路径上生成焊缝,焊接符号仅显示一侧
两边 在当前和对侧路径上生成焊缝,焊接符号上同时显示两侧数值和符号
全周 在整条路径上生成焊缝,焊接符号上显示全周符号

:通过焊接几何体方式生成的焊缝,箭头指向“组1”中最近的元素处,且与该元素关联。

  • 【焊接路径】:选择连续的实体边线,在边线处生成焊缝。
  • 【焊缝半径】:设置焊缝和对应轻化元素的半径。

  • 【定义焊接符号】:点击后打开MBD焊接符号设置窗口。

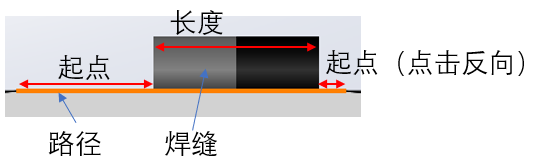

  1. “从/到”长度:可设置焊缝起始位置和长度。
  • 默认不勾选,即焊缝与所选路径完全重合。
  • 勾选后可设置起点与长度

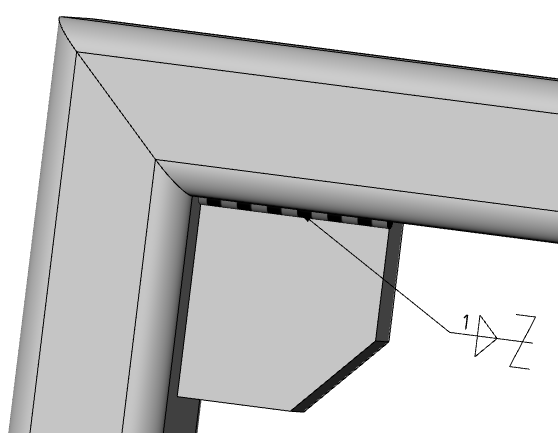

  1. 断续焊接:将焊缝设置为“虚线”状。
  • 默认不勾选,焊缝为连续的实线状。

  • 勾选后焊缝变为断断续续的“虚线”状。需要在“缝隙与焊接长度”和“节距与焊接长度中”任选一个来设置具体参数。

    • “缝隙与焊接长度”:设置焊接长度和缝隙长度。
    • “节距与焊接长度”:设置焊接长度和节距长度。

    • 焊接长度:焊接部分的长度。
    • 缝隙长度:不焊接的缝隙的长度。
    • 节距长度:每一段焊接长度+缝隙长度的节距总长。
  • 勾选断续焊接后,焊接符号上不显示焊接总长,而是显示断续焊接相关参数。

  • 交错:仅在勾选了“两侧”时可选。

    • 两侧焊缝交错出现。
    • 焊接符号末端显示交错符号。
