# 顶端盖
用于在管筒型焊件的端部生成顶端盖。顶端盖为普通实体。
应用场景：
- 点击焊件模块中的【顶端盖】命令

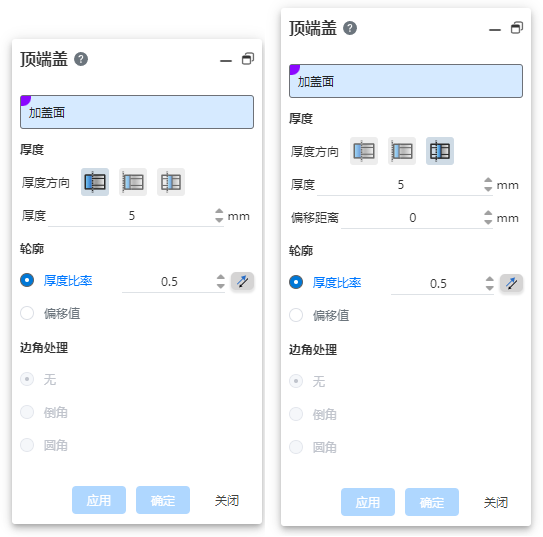

，打开“顶端盖”对话框。

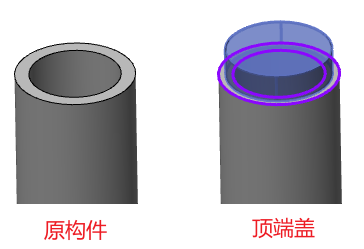

【面】：拾取管筒型焊件实体的端面，在所选端面处生成顶端盖：
管筒型 管筒型（多内轮廓） 非管筒型
- 支持多选
- 仅能选择管筒型焊件实体的端面，不可选非管筒型焊件实体，不可选普通实体表面。
- 端面必须为平面
- 厚度：用于设置顶端盖的厚度起始位置和厚度值

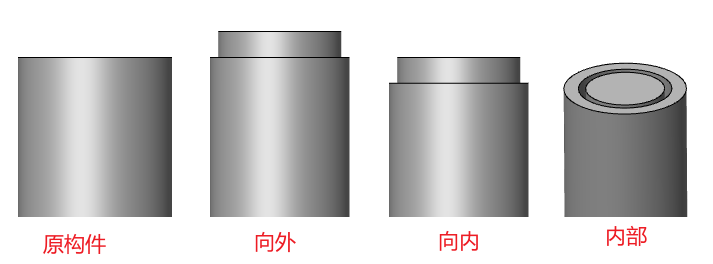

【厚度方向】：可选“向外
、向内
、内部
”，默认为“向外”。
- 向外：从所选端面处向外加厚生成顶端盖，原构件长度不变。
- 向内：从所选端面处向内加厚生成顶端盖，原构件变短以适应顶端盖。
- 内部：顶端盖生成在构件内部，可设置顶端盖与所选端面的【偏移】距离，原构件长度不变。
- 所选端面有多个内轮廓时不可选择“内部”。
【厚度】：输入角撑板厚度，默认值5，可输入范围大于0
【偏移】：控制角撑板的位置偏移参数
【位置】：支撑面为“平面+平面”时显示该设置项，可选“一侧、居中、另一侧”
- 轮廓：用于设置顶端盖的轮廓尺寸
- 顶端盖的轮廓与“厚度方向”和焊件实体结构轮廓有关

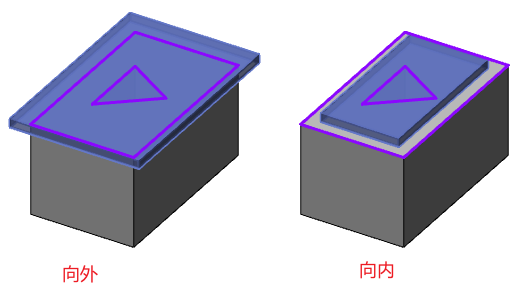

- 厚度方向为“向外、向内”时，顶端盖轮廓与结构轮廓的外轮廓相同
- 厚度方向为“内部”时，顶端盖轮廓与结构轮廓的内轮廓相同。
- 顶端盖轮廓忽略结构轮廓中的圆角

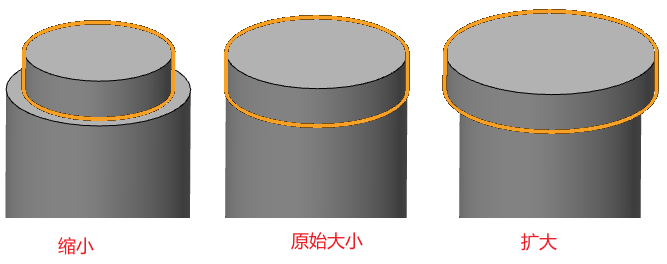

- 可以在“厚度比率、等距值”中选择任意一种方式扩大、缩小轮廓，在所选方式后显示输入框和反向按钮。默认为厚度比率。
- 【厚度比率】：通过输入比例，使顶端盖轮廓向内或向外偏移x，x=厚度比例*结构轮廓厚度。
- 【偏移值】：通过输入偏移值，时顶端盖向内或向外偏移对应数值
- 点击反向按钮使切换向内缩小、向外扩大轮廓，默认为向内偏移
- 输入数值过大且向内偏移时可能导致顶端盖消失或轮廓自相交，此时应报错提示“无法生成顶端盖，请检查偏移值”
- “厚度方向”选择“内部”时，反向按钮不可用，顶端盖只能向内缩小。

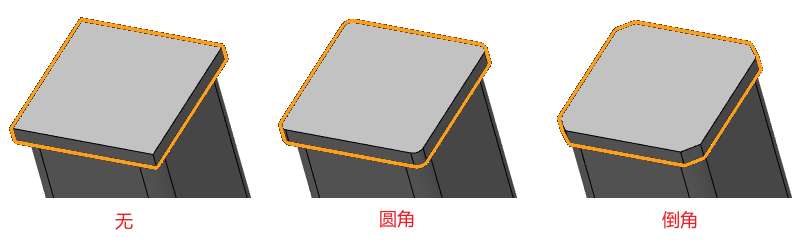

- 边角处理：用于设置顶端盖边角的处理方式
- 可以在“无、倒角、圆角”中任选一种，默认为“无”
- 【无】：不处理顶端盖的边角
- 【圆角】：将顶端盖的侧面棱线倒圆角。选择此种方式时，在圆角选项后显示数值输入框，用于设置半径。
- 【倒角】：将顶端盖的侧面棱线倒角，倒角类型为对称的“距离/距离倒角”。
