# 欢迎使用CrownCAD 2026 R3

CrownCAD 2026 R3，广泛汲取用户最真实的反馈，最大程度实现客户需求。在易用性方面，致力于提升客户体验；在功能性方面，持续增加客户亟需的命令，可帮助您快速完成产品设计研发工作。

主要增强功能：

草图	增强样条曲线命令，绘制过程实时显示预览，支持通过点控标详细调整曲线形状。
	新增“检查草图合法性”命令，检查草图是否满足特征要求。
	增强剪裁命令，新增“将已剪裁的元素保留为参考线”“剪裁/延伸边角”选项。
3D草图	增强约束，支持“在平面上”约束。
特征	增强拉伸命令，支持拉伸到实体。
	增强基准面命令，新增线上面方式。
	异型孔向导新增“DIN、JIS、ANSI Metric”标准
	增强删除面命令，新增删除孔功能。
	移动面支持框选操作。
装配	卸载实例自动抑制相关配合。
	新增封套功能，设置参考零部件。
	删除零部件，保留与其存在外部参考关系的零部件。
工程图	新增线型缩放功能，统一控制线型缩放比例。
	增强中心符号线命令，支持多种槽口标注。
	增强注释命令，支持显示关联属性。
	增强尺寸标注，支持标注钣金折弯线。
	增强尺寸链，支持批量修改公差、箭头等。
评估工具	新增“截面属性”命令，用于测量截面相关参数。
钣金	增强基体法兰命令，支持成形到点/面。
	增强边线法兰命令，支持成形到点，使用释放槽比例功能。
	新增“通风口”命令，用于快速建模通风口。

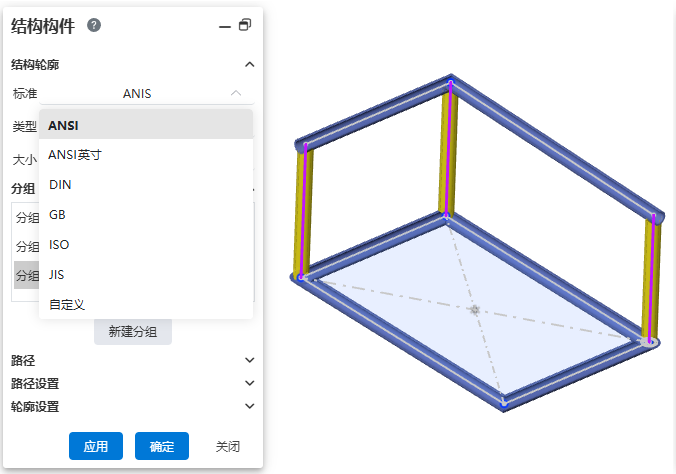

焊件	结构构件新增“ANSI、ANSI英寸、DIN、JIS”标准。

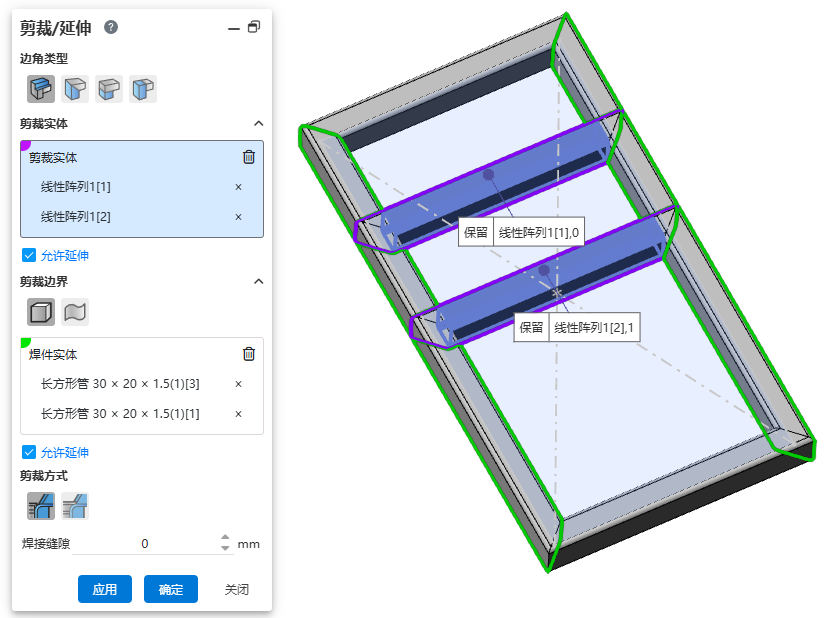

焊件	阵列镜像变换生成的实体可保持焊件实体属性。

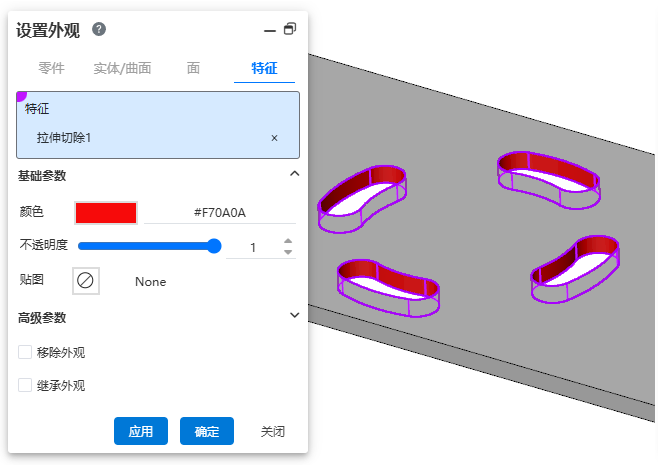

渲染	增强设置外观命令，可以为特征设置外观。

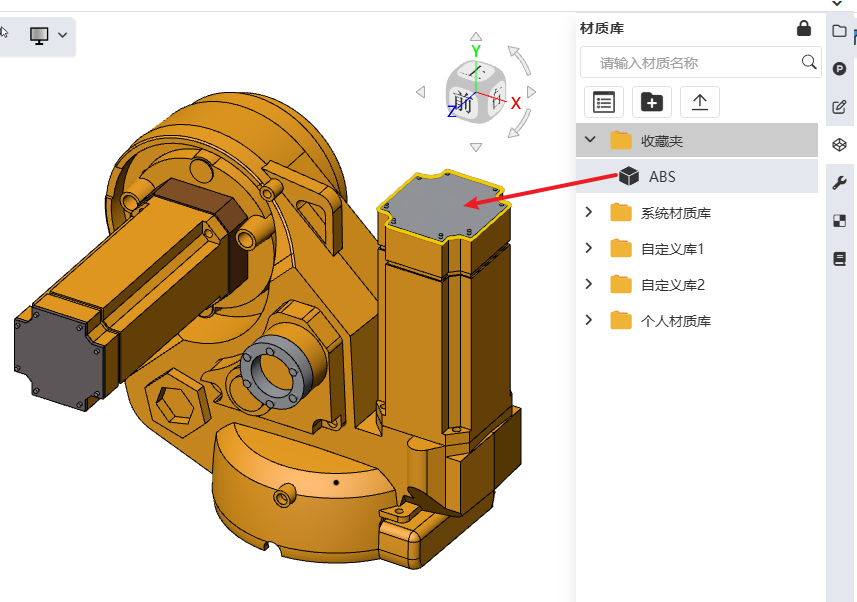

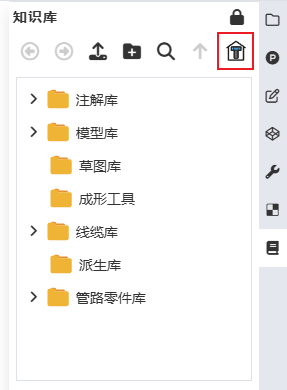

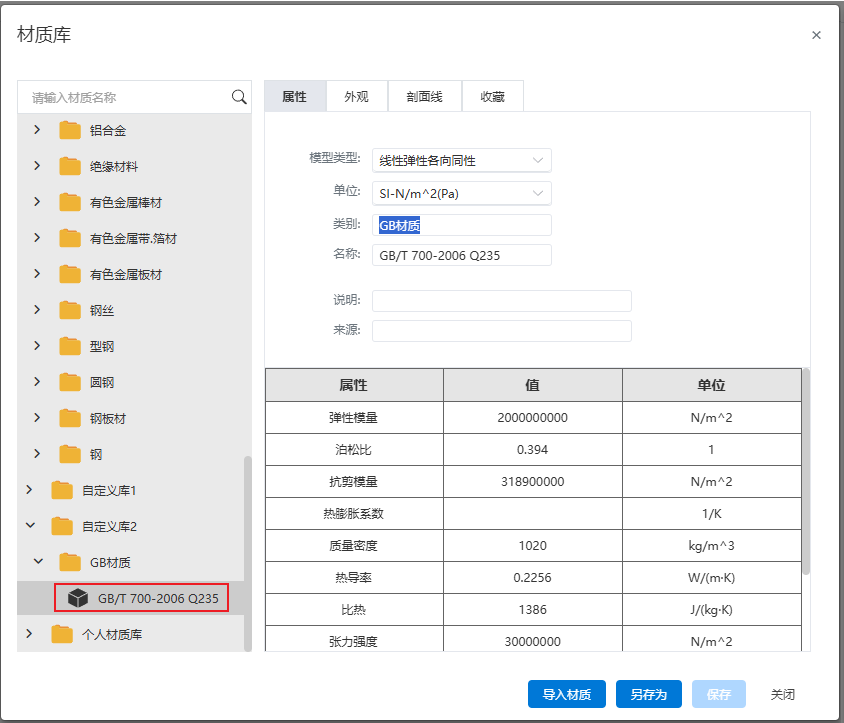

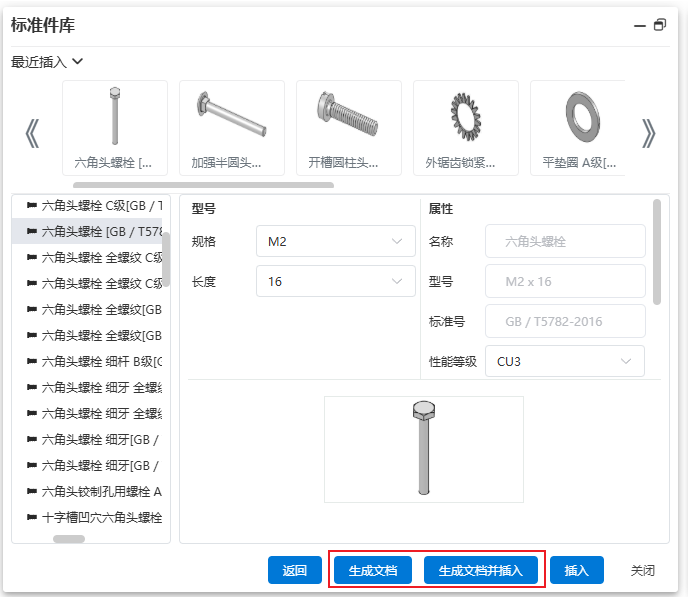

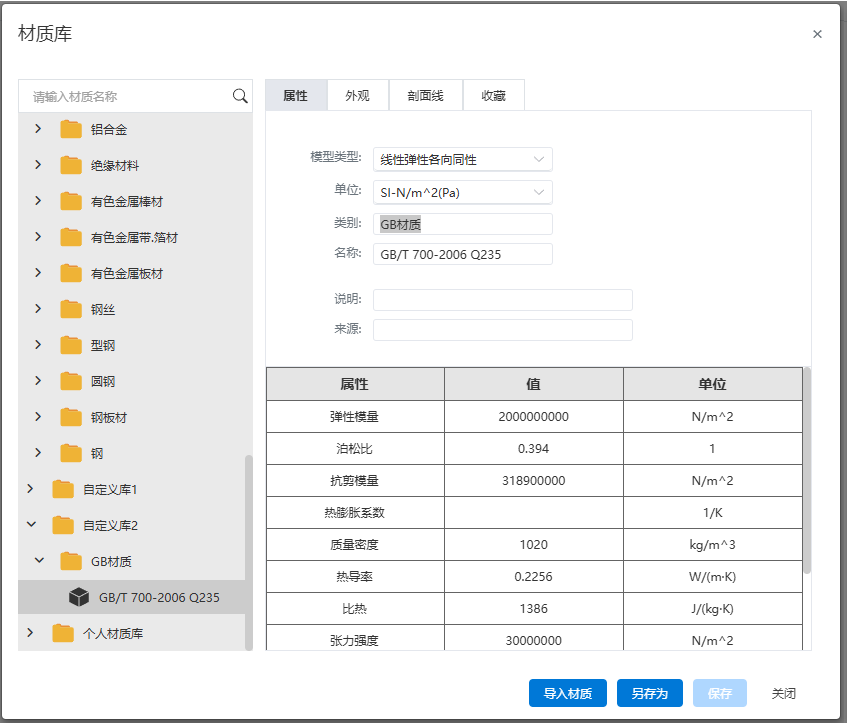

库	对材质库、标准件库进行细节优化。

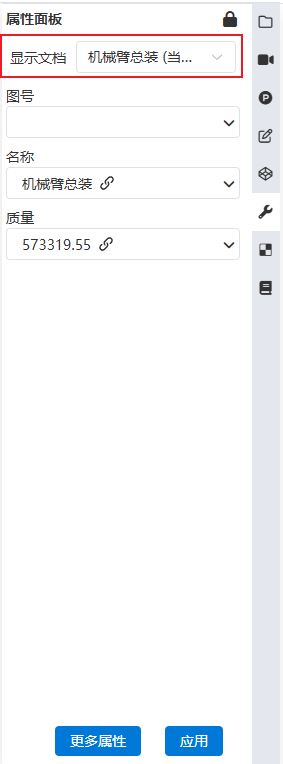

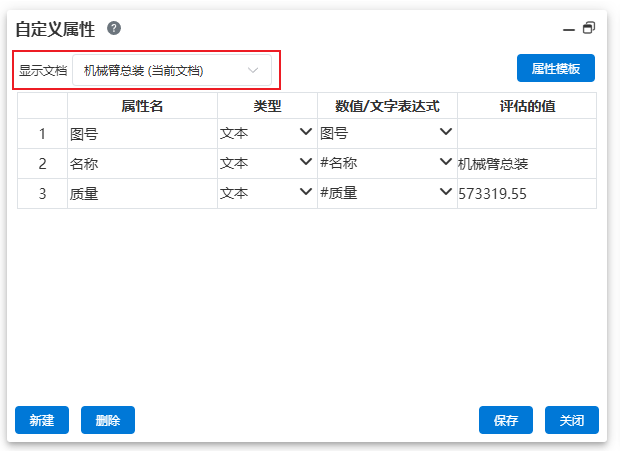

BOM	装配中支持切换设置零部件的自定义属性。

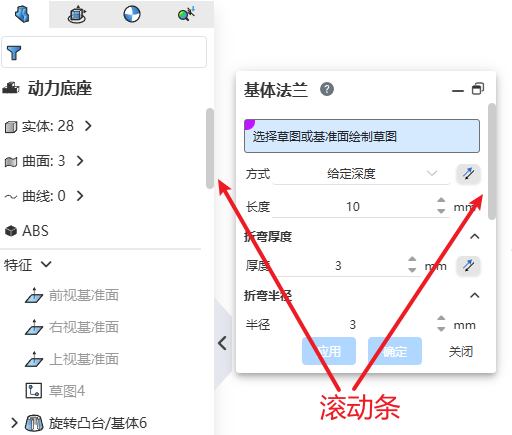

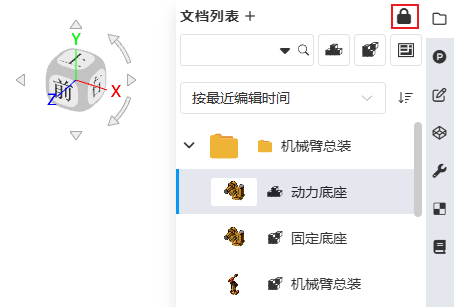

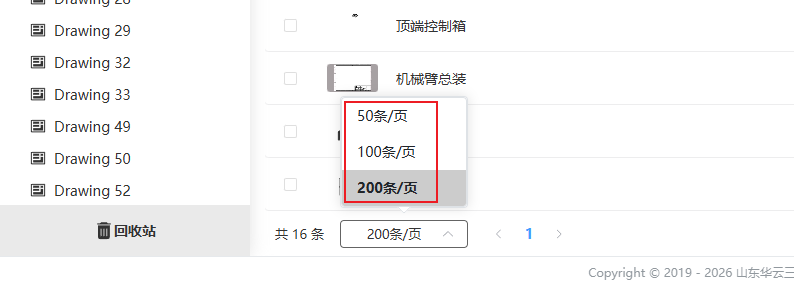

应用	项目文档、滚动条易用性改进。

# 草图

# 样条曲线

# 曲线控标

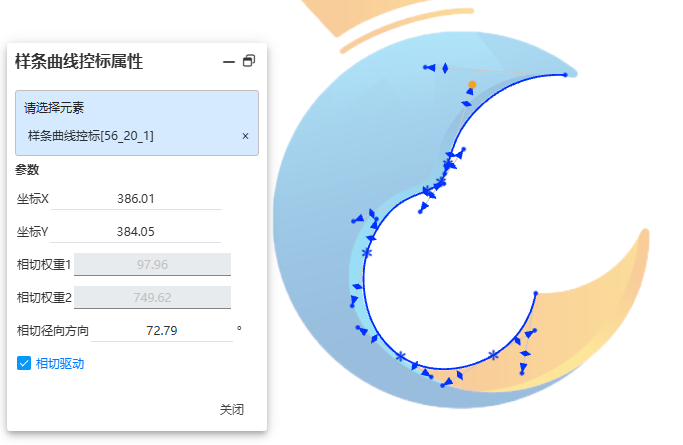

样条曲线的每个通过点都支持调整曲线控标，以便精确控制曲线形状。

使用方法：

绘制样条曲线。
选中绘制的样条曲线，曲线的每个通过点上均显示控标。
拖拽控标，改变曲线形状。

注1：选中曲线将显示曲线上的所有控标。取消选中曲线，未调整的控标将被隐藏。

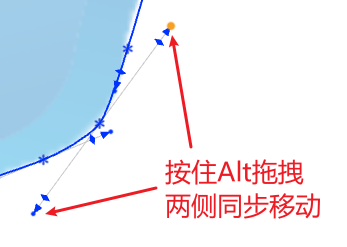

注2：按住Alt键拖拽控标，可以使两侧控标同步移动。

曲线控标说明：

圆形控标：可拖拽改变控标长度和方向。
三角形控标：可拖拽改变控标长度，不改变方向。
菱形控标：可拖拽改变控标方向，不改变长度。

注：灰色控标代表未激活状态，即未手动调整的控标。蓝色控标代表激活状态，即手动调整过的控标。

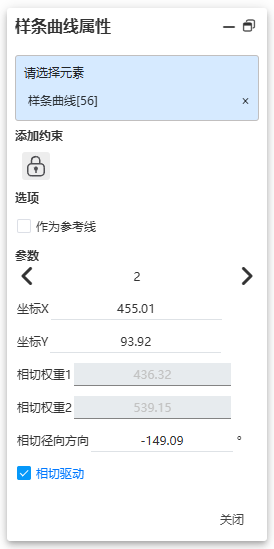

对话框控件说明：

添加约束：显示可添加的约束，单击将约束添加到所选元素。
作为参考线：控制当前元素是否为参考线。
序号：显示当前参数对应曲线上的哪个点，单击左右箭头可切换点。
坐标X、Y：显示当前点的坐标。
相切权重1、2：显示当前点两侧控标的权重。
相切径向方向：显示当前点控标的方向。
相切驱动：勾选此项，可以在对话框中手动设置控标方向，且拖拽其他控标时不会影响该控标方向。视口中拖拽控标时，此项将被自动勾选。

# 1.1.2 实时预览

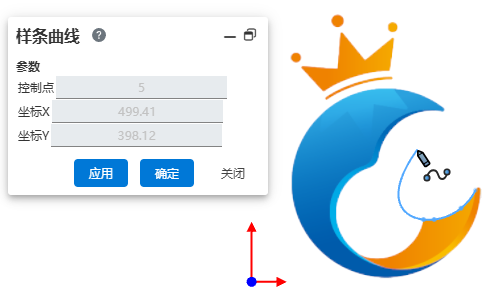

绘制样条曲线时，支持根据鼠标位置实时显示曲线预览。

# 直线

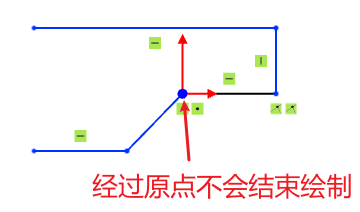

使用直线时，鼠标单击原点不会结束绘制，可以继续绘制线条。

# 剪裁

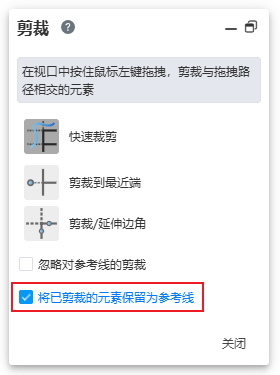

# 将已剪裁的元素保留为参考线

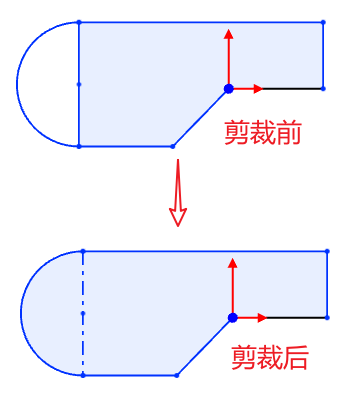

支持“将已剪裁的元素保留为参考线”选项。

勾选此项进行剪裁，不会删除线条，而是将线条转换为参考线，这对保留草图约束很有帮助。

# 剪裁/延伸边角

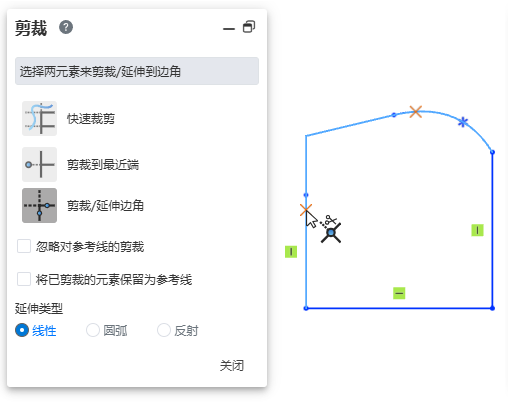

新增“剪裁/延伸边角”功能，支持一键完成修剪，使得两个草图线相互形成一个角，而无需多次剪裁/延伸。可以使得草图修剪更灵活，有效提高建模效率。

使用方法：

打开剪裁命令。
选择“剪裁/延伸边角”方式。
在视口中单击要生成边角的曲线，单击处生成一个X标记。
在视口中选择要生成边角的另一条曲线，预览时显示另一个X标记。
单击鼠标，生成边角。

注：所选曲线有多个交点时，将在生成距离X标记最近的交点处生成边角。

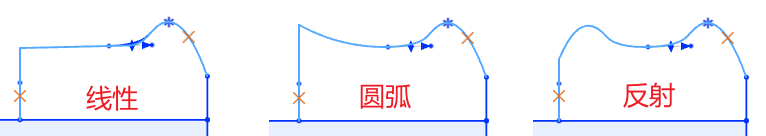

延伸类型说明：

线性：在曲线要延伸的端点处，沿样条曲线切线方向延伸。
圆弧：在曲线要延伸的端点处，沿所选样条曲线延伸，延伸保持曲率连续。
反射：在垂直于要延伸的端点处曲线切线的位置，以垂直于曲线平面的方向作为镜像平面，将曲线延伸为镜像。

# 检查草图合法性

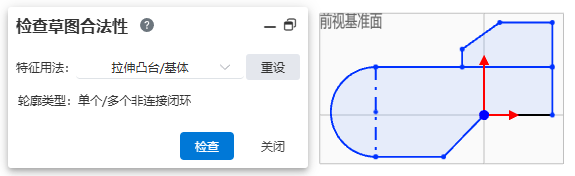

新增“检查草图合法性”命令，在创建或修改特征（例如拉伸、旋转等）草图前，先运行此功能，可以检查草图是否满足建模要求或存在潜在的问题。

使用方法：

打开检查草图合法性命令。
在特征用法中选择要将此草图应用到何种特征。
单击“检查”，系统自动检查草图是否可以应用到所选特征。
若检查不通过，将弹出提示信息说明错误原因。
单击提示信息的确定按钮，系统自动打开“修复草图”命令，以便进行修复。

对话框控件说明：

特征用法：选择该草图要应用到何种特征。
重设：单击可以重设特征用法。
轮廓类型：根据所选特征，显示特征对应的轮廓类型。
检查：单击检查草图是否可应用到所选特征。

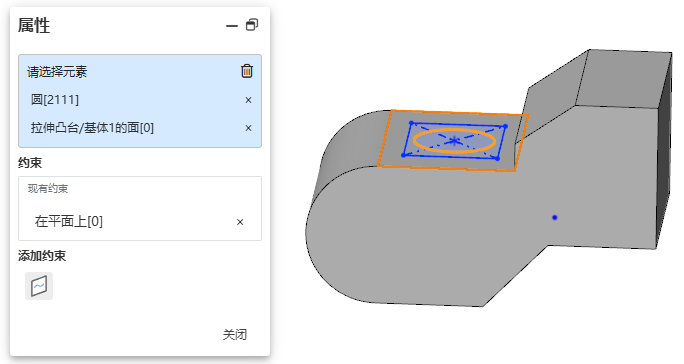

# 在平面上约束

3D草图新增“在平面上”约束，用于使草图线、点或曲线完全贴合平面。

使用方法：

在3D草图中，选择要添加约束的草图元素：3D草图直线、曲线、圆弧。
按住Ctrl键，选择要添加约束的平面。
单击属性对话框-添加约束中的“在平面上”按钮，草图元素被约束到平面上。

# 零件和特征

# 拉伸凸台/切除

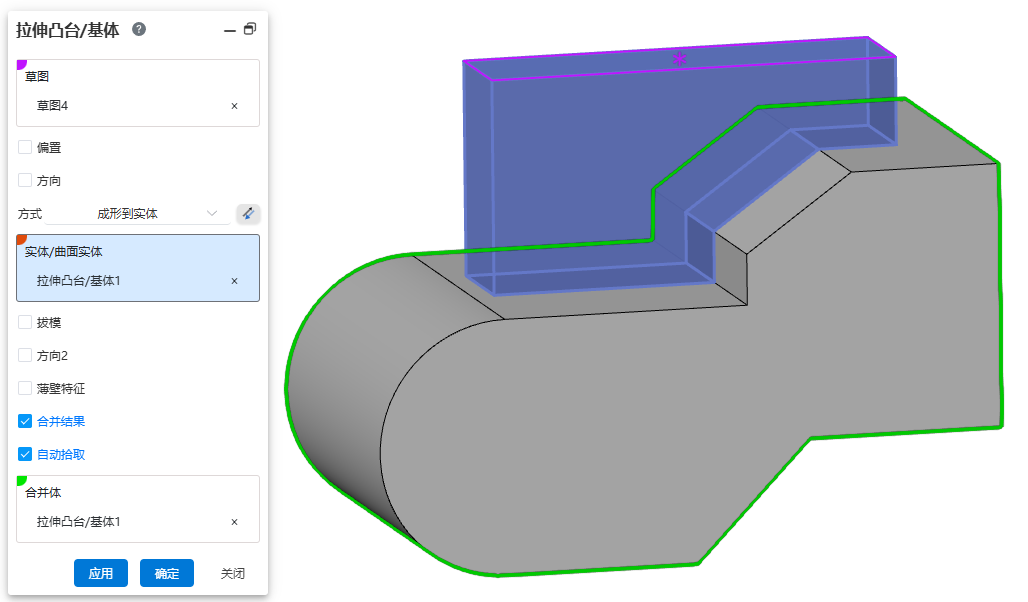

拉伸凸台和拉伸切除新增“成形到实体”方式，此方式多用于需要成形到单一实体上多个面的场景。

使用方法：

打开拉伸凸台/拉伸切除命令。
选择草图。
修改方式为“成形到实体”。
选择要目标实体/曲面。
单击确定，完成创建。

# 基准面

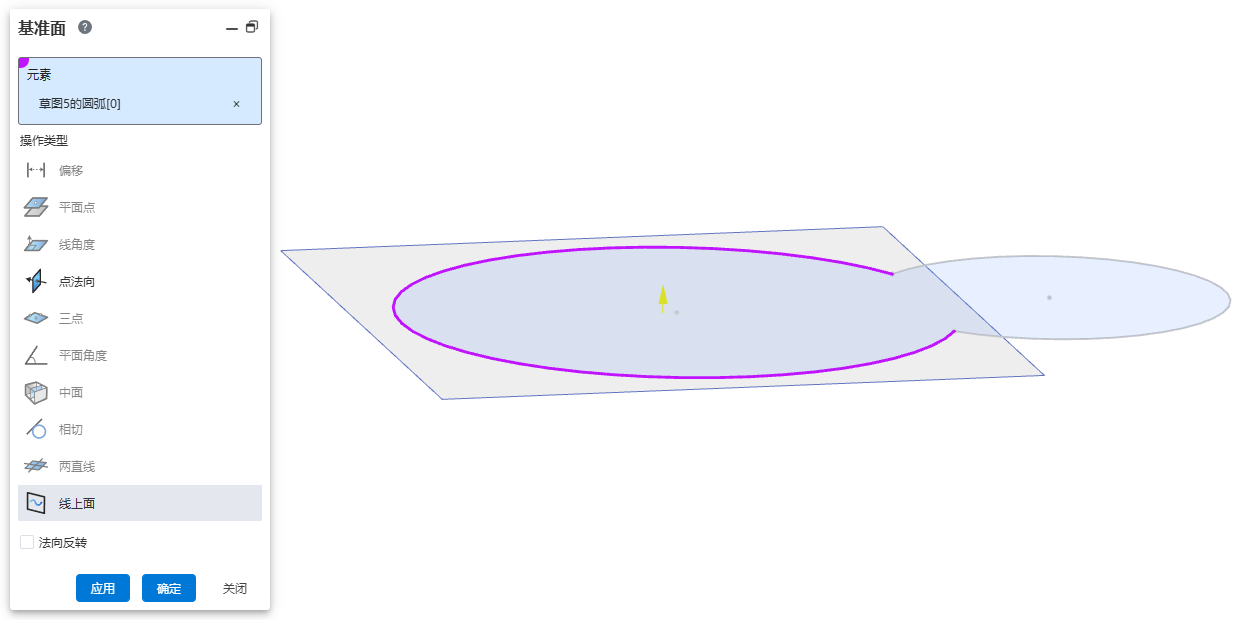

新增线上面方式，支持通过属于平面的线创建基准面。

使用方法：

打开基准面命令。
操作类型选择线上面。
拾取一条属于单一平面的曲线，显示基准面预览。
单击确定，完成创建。

# 异型孔向导

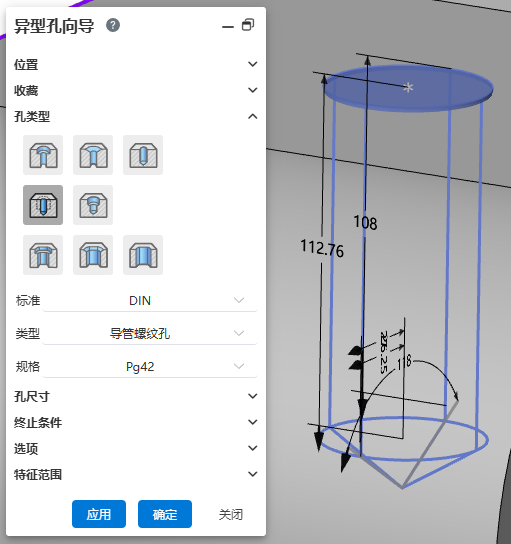

异型孔向导标准扩充，新增“DIN,JIS,ANSI Metric”标准。

# 阵列镜像

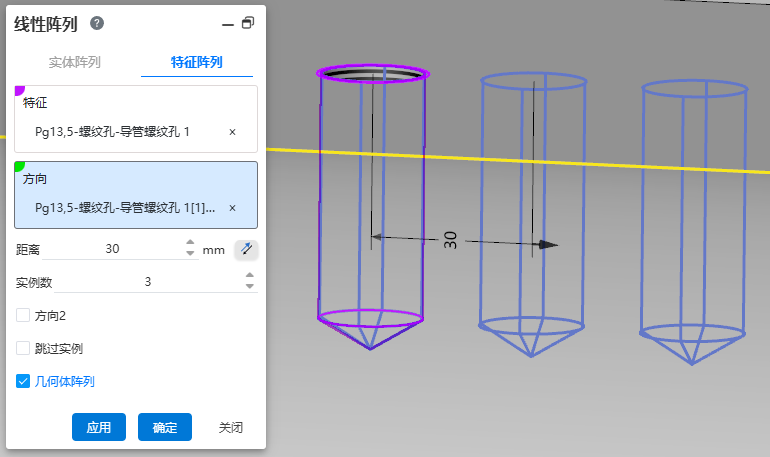

阵列镜像功能支持记录几何体阵列选项勾选状态。

勾选几何体阵列可以大幅提升特征创建速度，而不勾选几何体阵列可以在复杂场景中实现阵列镜像。
您可以根据建模场景的需要设置其勾选状态，系统将自动记录您上一次的设置，避免重复设置。

# 删除面

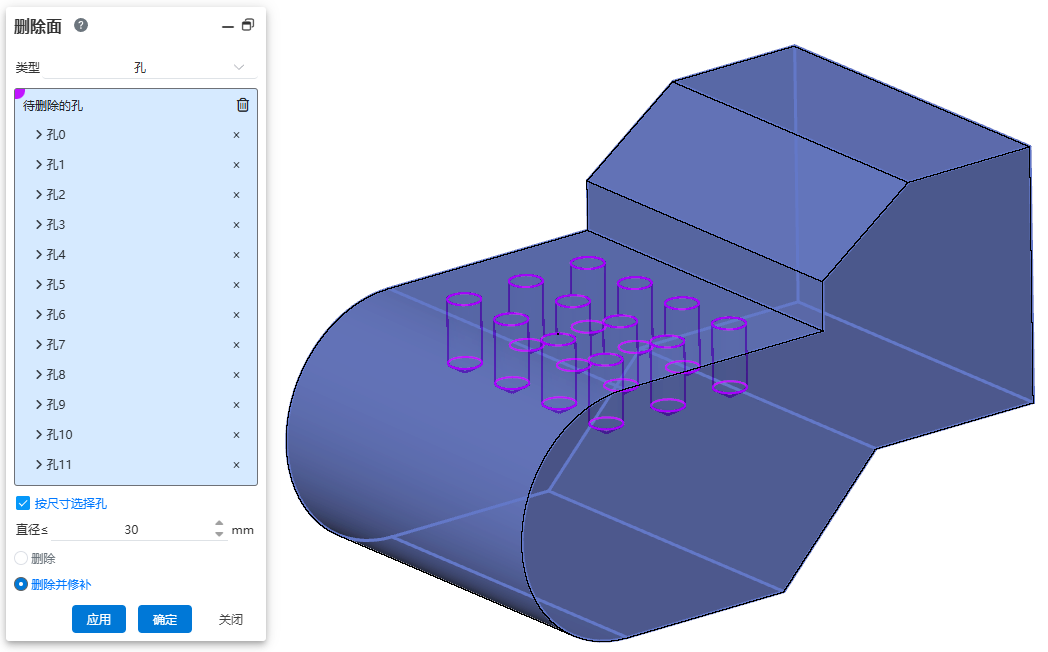

删除面命令新增孔类型，可以批量删除符合条件的孔。

使用方法-手动拾取：

打开“删除面”命令。
修改类型为“孔”，不勾选“按尺寸选择孔”。
在视口中单击或框选拾取孔。
与所选孔同尺寸但未拾取的孔将以绿色高亮显示，以便拾取。
设置“删除并修补”，以确保删除孔后能修补为实体。
单击确定，完成删除。

使用方法-自动拾取：

打开“删除面”命令。
修改类型为“孔”，勾选“按尺寸选择孔”。
设置孔直径参数。
在视口中单击或框选拾取孔，将自动拾取所有小于等于指定直径的孔。
设置“删除并修补”，以确保删除孔后能修补为实体。
单击确定，完成删除。

# 移动面

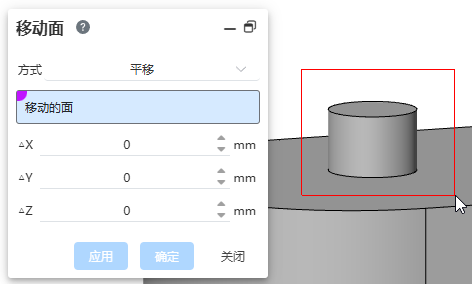

移动面命令支持框选面。对于需要同时移动大量面的场景，框选能快速进行拾取，提高建模效率。

# 装配

# 卸载

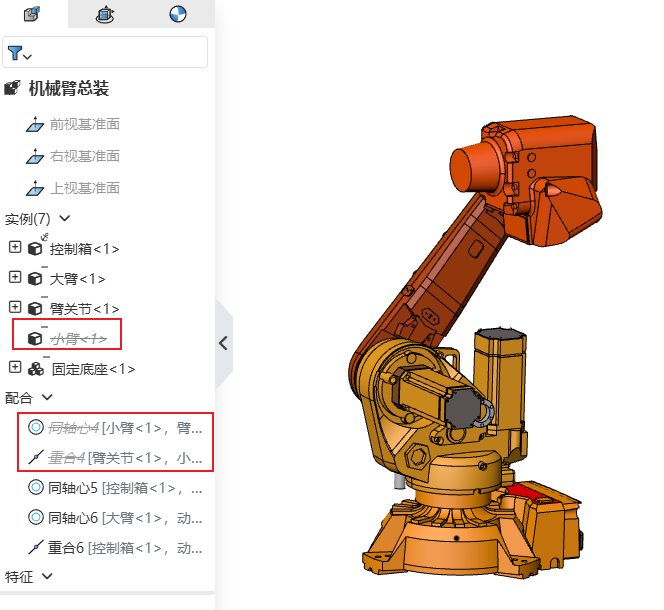

卸载实例时，相关配合会自动抑制，避免出现报错现象。

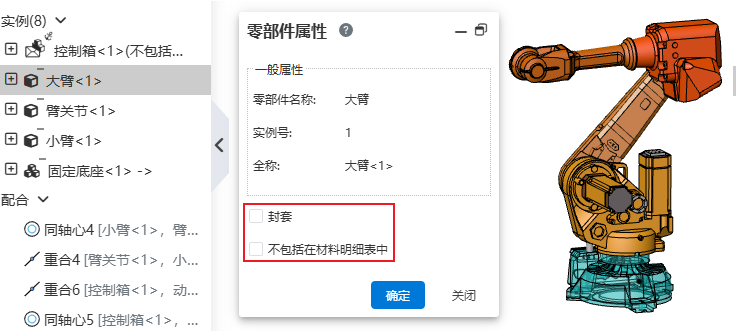

# 封套

新增封套功能，支持将参考零部件设置为封套。

使用方法：

右键要设置为封套的零部件实例。
选择“零部件属性”。
勾选“封套”，单击确定，即可设置完成。

注1：封套在材料明细表中不会显示。

注2：在工程图中编辑视图，选择视图属性，可以控制是否显示封套。

# 外部参考

删除零部件，保留与其存在外部参考关系的零部件。

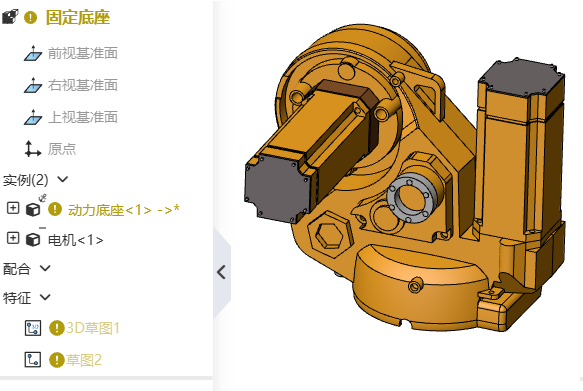

丢失外部参考的草图/特征会给出提示信息，您可以再编辑将其恢复正常状态。

# 工程图

# 线型缩放

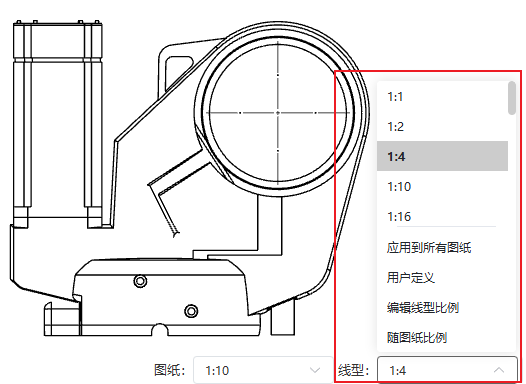

支持设置虚线等线型的缩放比例，影响线型的疏密程度。

使用方法：

打开工程图图纸。
单击右下角线型的下拉框。
在弹出的选项中选择要使用的线型缩放比例。

对话框控件说明：

应用到所有图纸：将比例应用到当前工程图内的所有图纸。
用户定义：可以自定义列表中没有的比例。
编辑线型比例：可以编辑列表中的比例。
随图纸比例：线型缩放比例与图纸有关，该选项是CC 2026 R2以及更早版本中的线型效果。

# 中心符号线

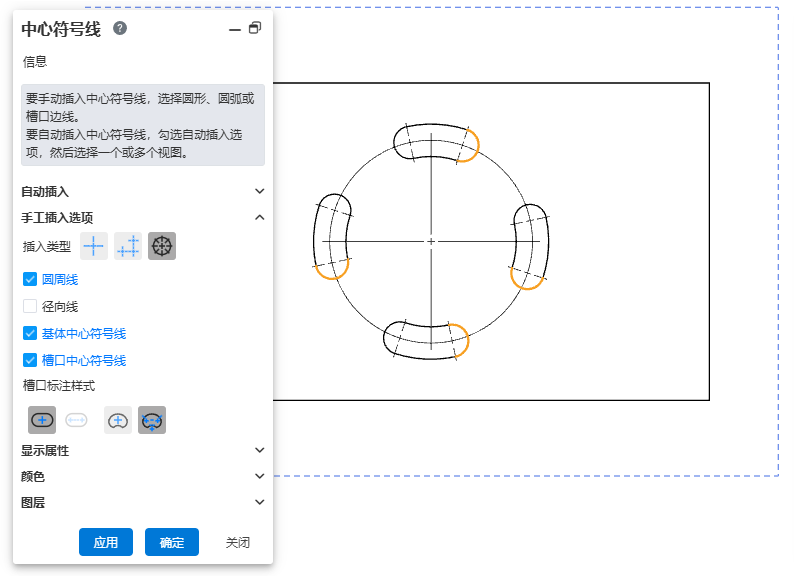

支持对槽口添加多种样式的中心符号线。

使用方法：

单击“中心符号线”命令，打开对话框。
使用自动插入勾选槽口，或手动在视口中选择槽口边线。
通过插入类型和槽口标注样式修改槽口中线符号线的样式。
单击确定，完成创建。

# 注释

鼠标指向注释可显示其关联属性。

使用方法：

使用注释命令中的“链接到属性”功能创建关联属性的注释。
鼠标指向视口中创建完成的注释，右下角显示关联属性。

注：双击编辑注释时，关联属性整体将显示蓝色底色，以便与普通文本内容进行区分。

# 尺寸标注

尺寸支持标注钣金平板型式视图的折弯线。

# 尺寸链

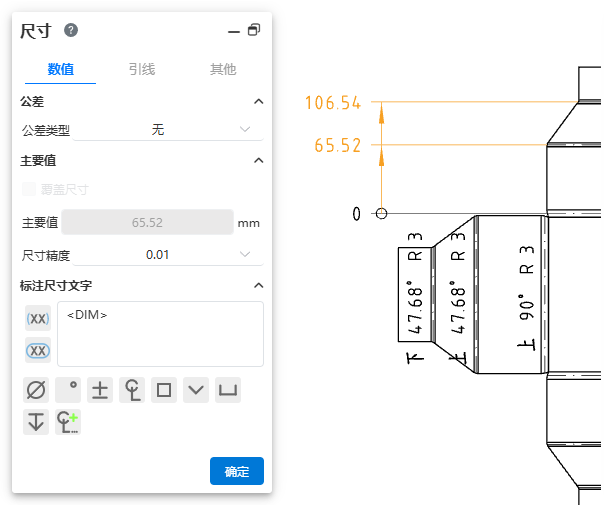

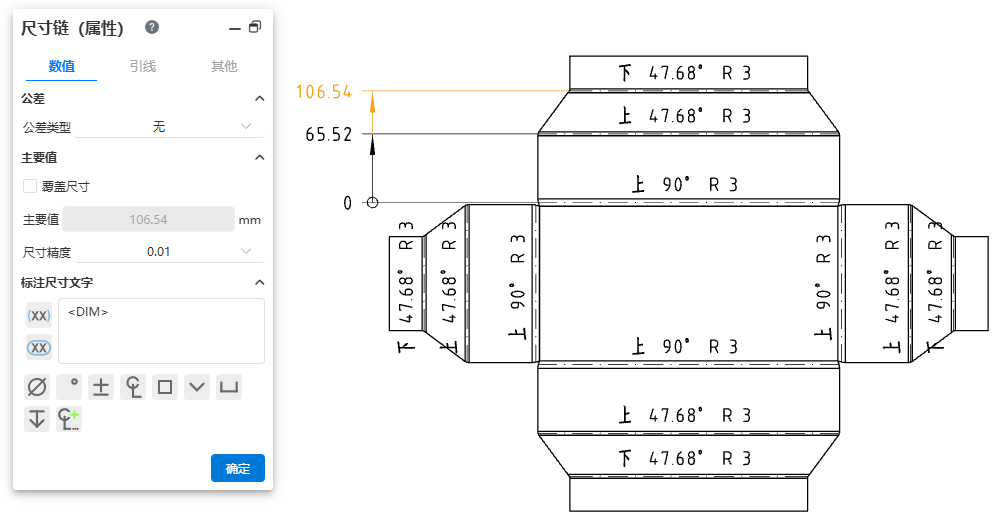

尺寸链支持批量修改公差、箭头等内容。

使用方法：

在视口中通过框选或按住Ctrl多选尺寸链的尺寸。
在尺寸对话框中修改参数，所选尺寸相关参数被统一修改。
单击确定，结束修改。

# 评估工具

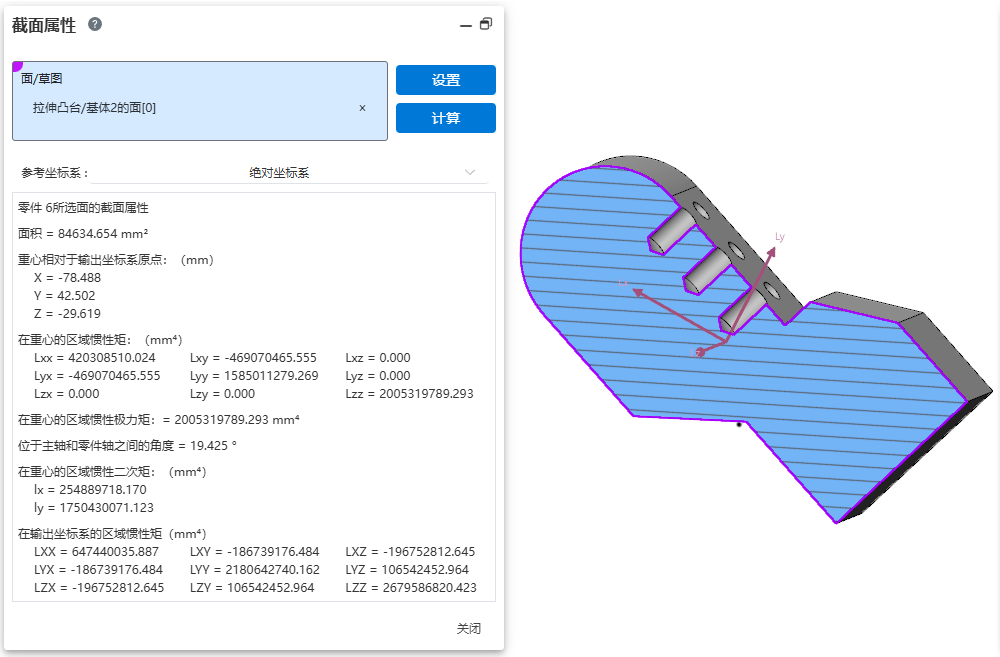

# 截面属性

新增“截面属性”命令，用于测量截面的相关参数。

使用方法：

单击“截面属性”命令，打开对话框。
拾取要测量的面，可以是“封闭轮廓草图，模型平面/截面，多个平行面”
单击“计算”，等待计算完成。
查看计算结果。

注：在测量之前可以使用剖切面命令创建截面。

# 钣金

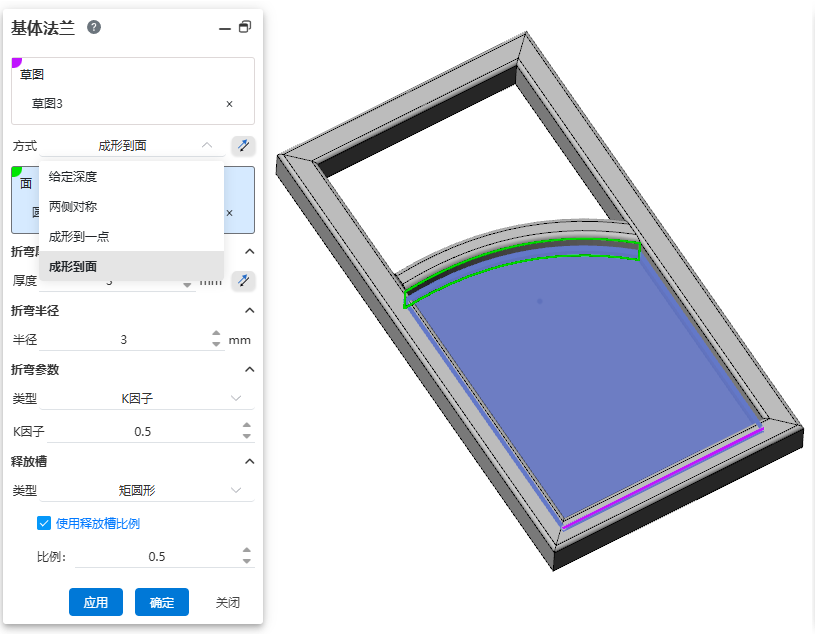

# 基体法兰

基体法兰新增“成形到一点、成形到面”方式，以便灵活控制基体法兰的终止条件。

使用方法：

单击“基体法兰”命令，打开对话框。
拾取非封闭轮廓草图。
方式选择“成形到一点/成形到面”。
拾取用于终止拉伸的点/面。
单击确定，完成创建。

# 边线法兰

# 成形到一点

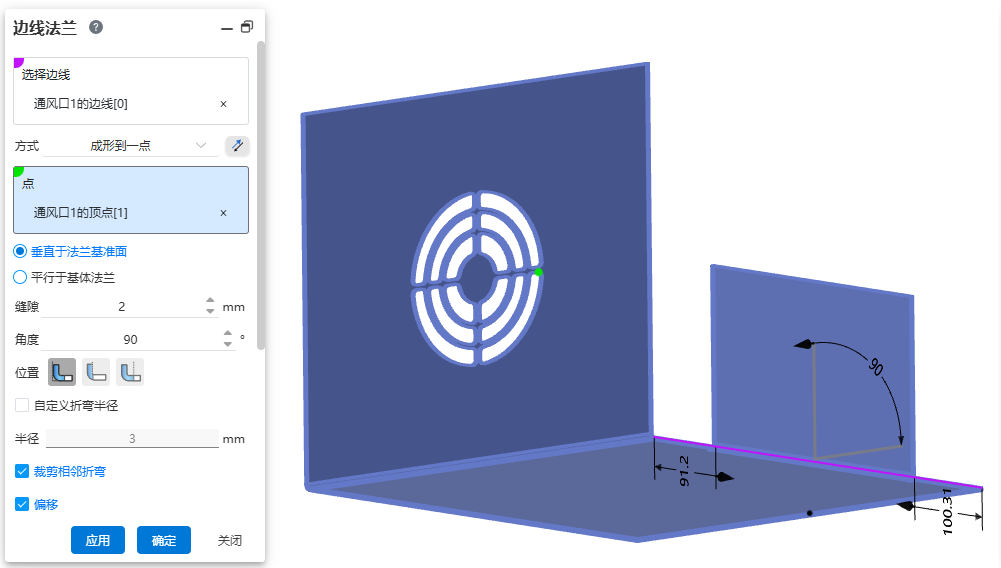

边线法兰新增“成形到一点”方式，以便灵活控制边线法兰的终止条件。

使用方法：

单击“边线法兰”命令，打开对话框。
拾取边线。
方式选择“成形到一点”。
拾取用于终止拉伸的点。
设置点的作用方向“垂直于法兰基准面/平行于基体法兰”。
单击确定，完成创建。

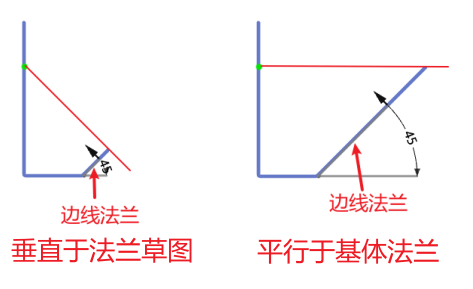

对话框控件说明：

垂直于法兰草图：所选点的作用方向与边线法兰垂直。
平行于基体法兰：所选点的作用方向与基体法兰平行。

# 使用释放槽比例

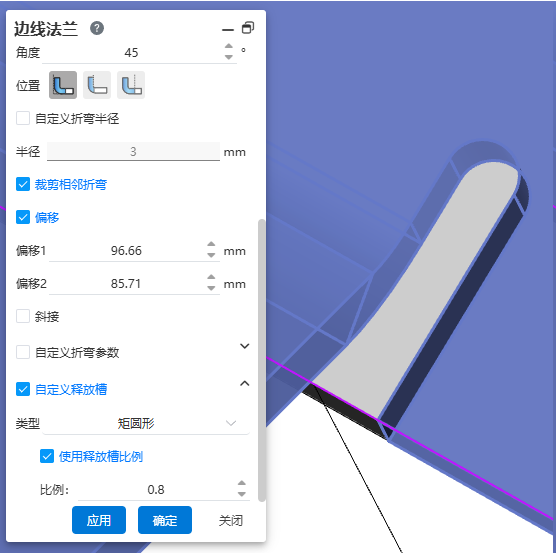

边线法兰新增使用释放槽比例功能，可以通过与钣金厚度的比例控制释放槽大小。

使用方法：

单击“边线法兰”命令，打开对话框。
拾取边线。
设置偏移，使法兰两侧出现释放槽。
勾选“自定义释放槽”，释放槽类型选择“矩形/矩圆形”，勾选“使用释放槽比例”。
设置释放槽比例。
单击确定，完成创建。

注：比例值=释放槽宽度/钣金厚度，释放槽长度＝释放槽宽度。

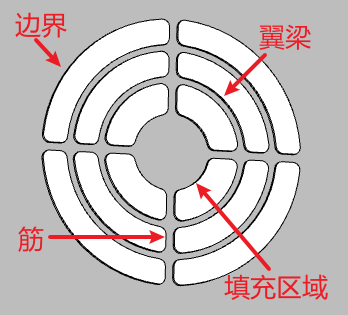

# 通风口

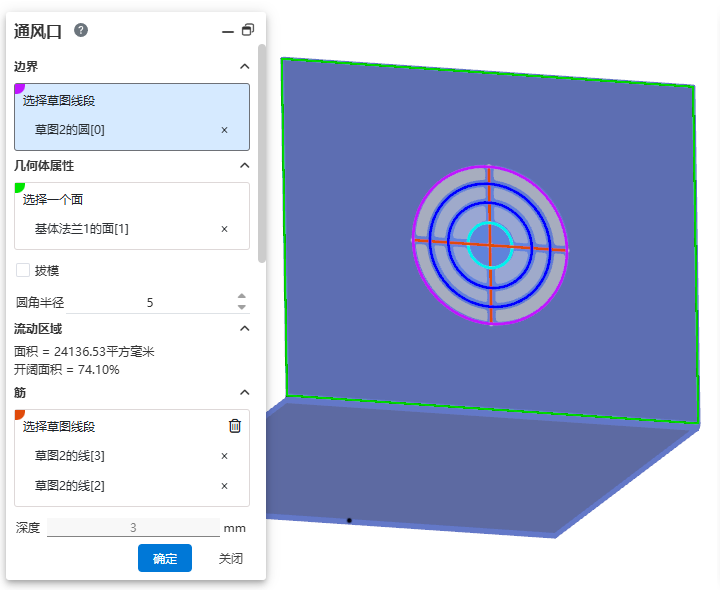

新增通风口命令，可以快速在模型上快速生成通风口。

使用方法：

单击“通风口”命令打开对话框。
选择边界草图，指定通风口的外部边界。
选择要创建通风口的面。
根据需要拾取“筋、翼梁、填充边界”。
设置圆角半径等参数。
该功能参数较多，设置完成后，单击“添加或更新收藏”可以将参数收藏起来，后续通过选择收藏直接复用参数。
单击确定，完成创建。

对话框控件说明：

边界：
- 选择草图线段：选择代表通风口边界的草图线，支持多条线组合成封闭轮廓。
几何体属性：
- 选择一个面：选择要放置通风口的面。
- 拔模：勾选后可设置拔模。
- 圆角半径：设置通风口中边界、筋、翼梁和填充边界之间相交处的圆角半径。设置为0则不添加圆角。
- 流动区域：根据预览自动计算该通风口的流动区域。
筋：
- 选择草图线段：选择代表筋的草图线。
- 深度：设置筋的深度。在钣金实体上的筋深度固定与钣金厚度相等。
- 宽度：设置筋的宽度。
- 离指定面的距离：设置筋的起始位置与面的等距距离。
翼梁，填充边界：与筋相似，相关参数分别控制“翼梁、填充边界”。
收藏：
- 下拉框：用于选择已收藏的参数。
- 添加或更新收藏：用于将当前参数创建为新收藏，或更新至已有收藏。
- 删除收藏：用于删除已有收藏。
