自定义属性

---

1. 自定义属性

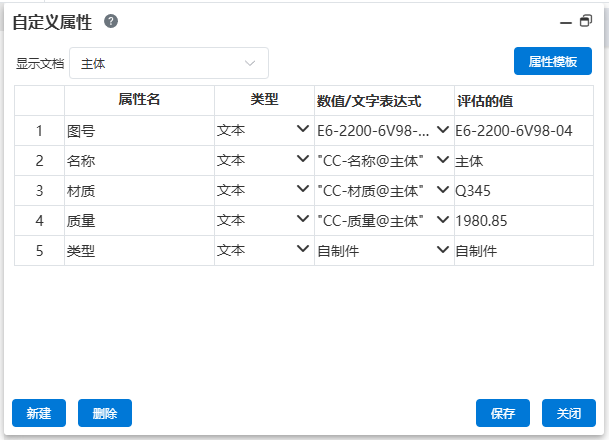

直接点击BOM 工具栏-【自定义属性】（或右键点击特征面板中的的文档名称，点击【自定义属性】），出现属性框，默认通用属性内容为：图号、名称、材质（仅限于零部件，装配无此选项）、质量。

1） 点击“显示文档”下拉框可以切换显示其他零部件的属性。

2） 点击属性模板按钮可切换为其他文档属性模板。在下拉框中选择模板后点击确定替换。切换模板时，询问用户是否清空已有属性。

• 选择清空：删除现有属性条目和属性值，增加模板中的属性条目。
• 选择不清空：保留现有属性条目和属性值，添加模板中的属性条目。（不重复添加已有属性条目）

3） 属性名、类型、数值/文字表达式、评估的值

• 属性名：该属性条目的属性名。
  • 单击选中该行属性，可进行删除操作
  • 双击进入修改属性名状态。
• 类型：此项为下拉框，可选“文本、数字、日期、是或否”
  • 文本：属性值可任意输入文本,或从下拉列表中选择。每个属性下拉列表内的属性由【属性清单】中的【可选属性值】控制
  • 数字：属性值只能输入数字
  • 日期：属性值只能输入xxxx.xx.xx类型，输入时提示格式
  • 是或否：属性值为下拉框，只能选择“是、否”。
  • 所有属性默认类型均为【文本】
• 数值/文字表达式：输入或选择该属性对应的参数
  • 点击三角符号，可以展开下拉列表进行选择
  • 可以根据需要手动输入内容应符合所选类型的要求。
• 评估的值：根据数值/文字表达式显示该属性的最终属性值。

4） 新增：点击弹出新增属性对话框。

• 可选“创建自定义属性”或“从属性模板选取”，单选。
  • 选择“创建自定义属性”，输入属性名可创建属性。默认为文本类型。此处创建的属性条目不影响属性模板。
  • 选择“从属性模板选取”，在下拉框中选取当前文档属性模板中的属性，即可将所选属性添加至当前文档。下拉框只显示属性模板中有，但当前文档中没有的属性。

5） 删除：选中任意属性后，该按钮可点击。点击弹出确认对话框，确认后删除所选属性。

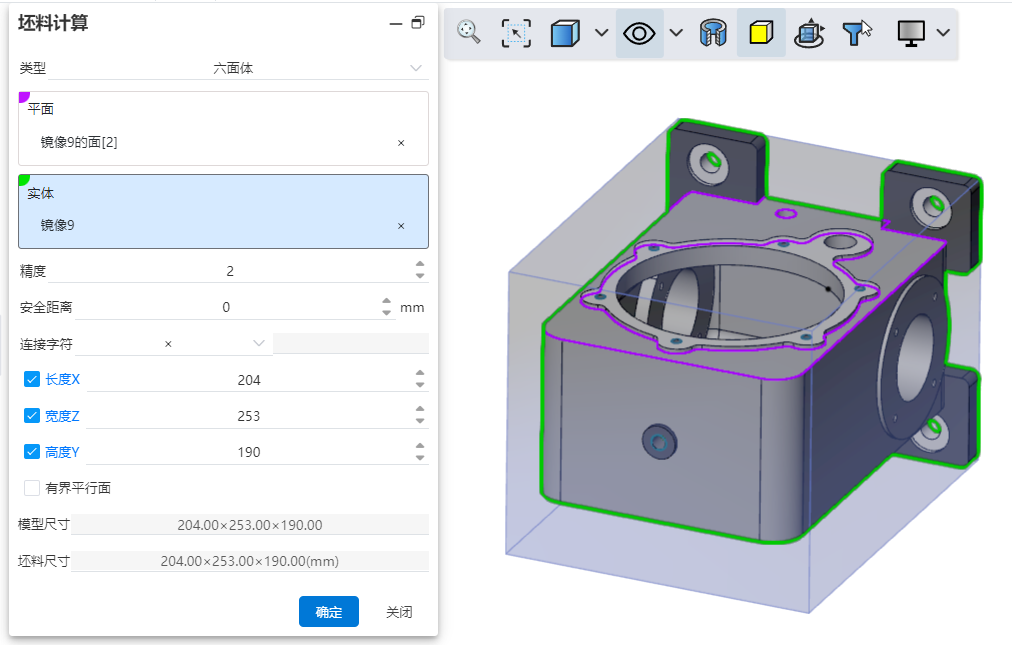

6） 坯料尺寸：点击该按钮，可以进入坯料计算命令。

控件说明：

• 类型：控制坯料计算的类型，可选择六面体与圆柱体两种类型，不同类型不同的参数项不同。

• 平面：作为坯料创建的参考面，可选择实体平面、曲面平面与基准面。

• 精度：控制坯料尺寸显示精度，可手动输入数字、鼠标滚动调整、增减按键调整及函数表达式，支持变量参数。

• 安全距离：控制坯料外轮廓增加量，默认为零，可设置正值与负值。

• 连接字符：设置坯料尺寸之间连接符号，提供四种种型式，默认“×”，可下拉选择“*”“-”，也可直接输入连接字符，不限制内容。

• 长度/宽度/高度：默认根据安全距离进行自动计算坯料尺寸；支持手动输入数值，手动输入后设置安全距离，恢复自动计算数值。

• 有界平行面：控制是否创建坯料参考面的平行平面。勾选后，不可设置安全距离，同时长度/宽度/高度输入框置灰，无法手动输入数值。

• 模型尺寸：拾取平面和实体后，显示所选模型的尺寸参数。

• 坯料尺寸：显示设置参数后的坯料尺寸。

使用方法：

1. 打开自定义属性。
2. 根据需要新建属性。
3. 在要设置属性值的行中单击“数值/文字表达式”，通过如下方式添加表达式：

a. 文本：直接输入文字或符号。

b. 尺寸：在视口或特征面板中双击尺寸所在特征/草图，视口中显示尺寸后，单击尺寸，将尺寸添加到表达式。

c. 单位：单击“数值/文字表达式”右侧的下拉箭头，在弹出的下拉菜单中选择要添加的单位类型。

d. 全局变量：单击“数值/文字表达式”右侧的下拉箭头，在弹出的下拉菜单中选择要添加的全局变量。使用该功能的前提是：文档中必须存在已经手动创建的变量。

e. 属性：单击“数值/文字表达式”右侧的下拉箭头，在弹出的下拉菜单中选择要添加的属性。属性可选当前文档的名称、材质、所有者、质量属性等信息。

4. 在“评估的值”中查看属性值是否符合期望，如有不符可以在“数值/文字表达式”中进行修改。
5. 继续添加/删除/修改属性。
6. 单击“保存”，完成设置。

说明：

• 属性表达式内容：单条属性的表达式中支持多种类型信息组合，如文本+尺寸等。

• 数值精度：

  • 草图尺寸的尺寸精度跟随尺寸本身的设置。

  • 变量、特征尺寸、质量属性的精度随“系统设置-文档属性-单位”的精度设置。

• 零值显示：各数值零值显示规则跟随“系统设置-文档属性-尺寸-零值显示-属性”设置。

• 单位：各类型数值的具体单位跟随“系统设置-文档属性-单位”的设置。

属性的数值精度、零值显示、单位由该属性所在的零件/装配文档的文档属性设置控制，出图时属性值内容与工程图文档属性设置无关。

使用方法-坯料尺寸：

1） 点击BOM-自定义属性开启命令。

2） 在任意行中的数值/文字表达式下拉框中选择“坯料尺寸”，在评估的值中显示当前的坯料尺寸。

3） 点击“坯料尺寸”按钮开启坯料计算命令。

4） 选择坯料计算的类型。

5） 拾取坯料创建参考面及零件中的实体。

6） 设置坯料尺寸显示精度。

7） 设置坯料外轮廓增加量。

8） 设置坯料尺寸之间连接符号。

9） 手动设置或使用自动计算的长度/宽度/高度。

10） 设置是否有界平行面。

11） 点击确定完成坯料计算，新设置的坯料尺寸填充至评估的值中。

2. 属性面板

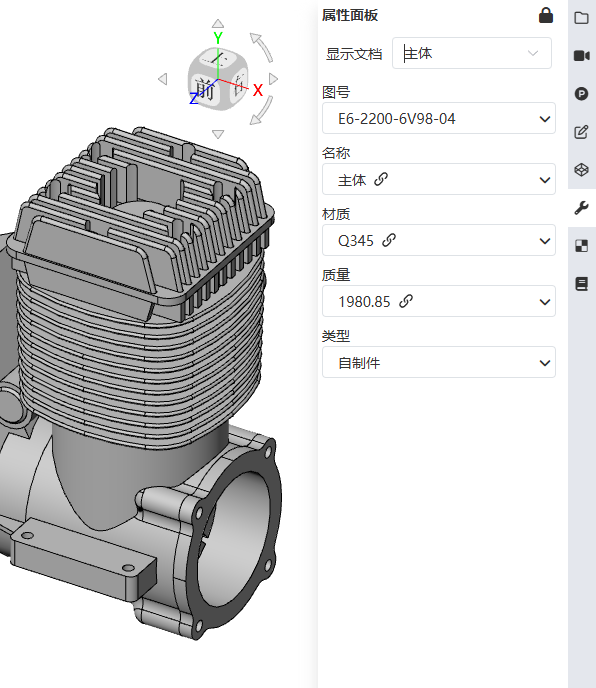

通过右侧【属性面板】可以快速设置自定义属性

1）打开文档时，右侧可打开属性面板，如上图。

2）属性面板设置属性与通过文档属性命令设置属性效果相同。

• 面板中属性条目和各属性下拉菜单内容与文档属性命令一致。

3）点击更多属性，打开文档属性对话框。对话框打开时，不关闭自定义属性面板，面板中所有按钮和选项置灰，暂时无法修改。

4）关闭文档时，属性面板有设置未应用时提示是否应用

• 点击应用后，面板中设置生效并写入文档属性
• 未点击应用、关闭面板时，弹出提示“属性面板中存在未应用的设置，是否应用”。
  • 选择应用，则面板中设置生效并写入文档属性。
  • 选择放弃，则放弃面板中的设置。

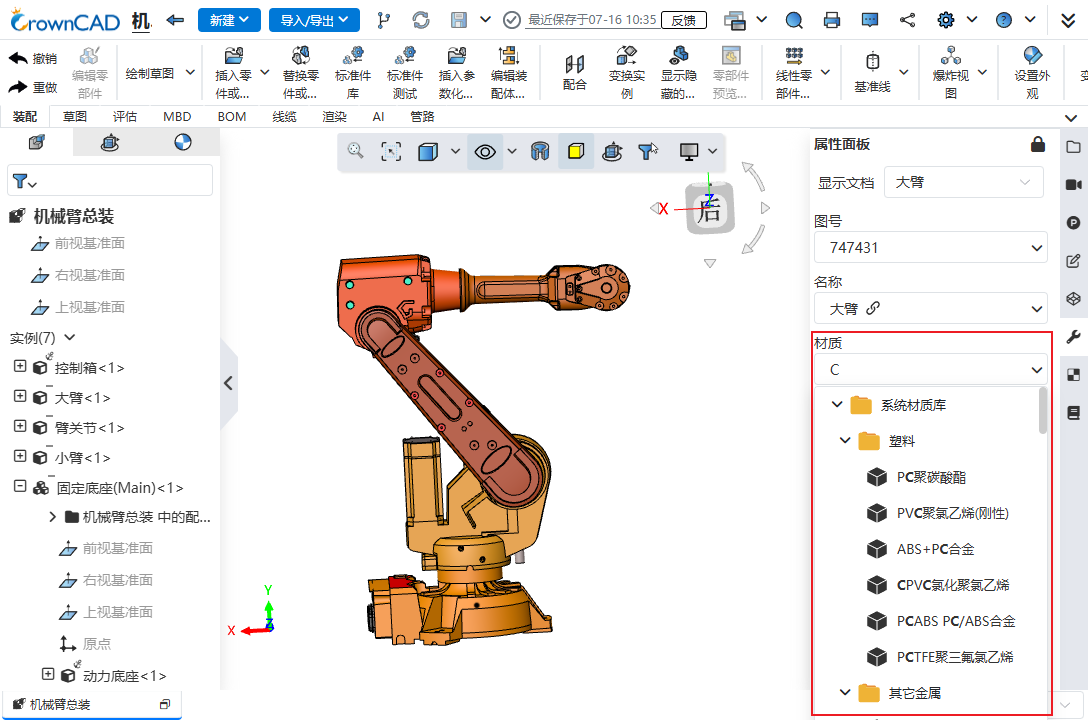

搜索材质

使用方法：

1. 在装配文档中，单击右侧“属性面板”打开面板。
2. 在材质属性的输入框中直接输入文本。
3. 输入框下方自动搜索显示与输入文本相关的材质。
4. 单击搜索结果，完成材质设置。

注：若输入的文本在材质库中无结果，且继续保存，材质属性将会断开与文档材质的关联，并将输入内容设置为普通文本属性。将材质属性设置为“CC-材质”，恢复属性与文档材质的关联关系。

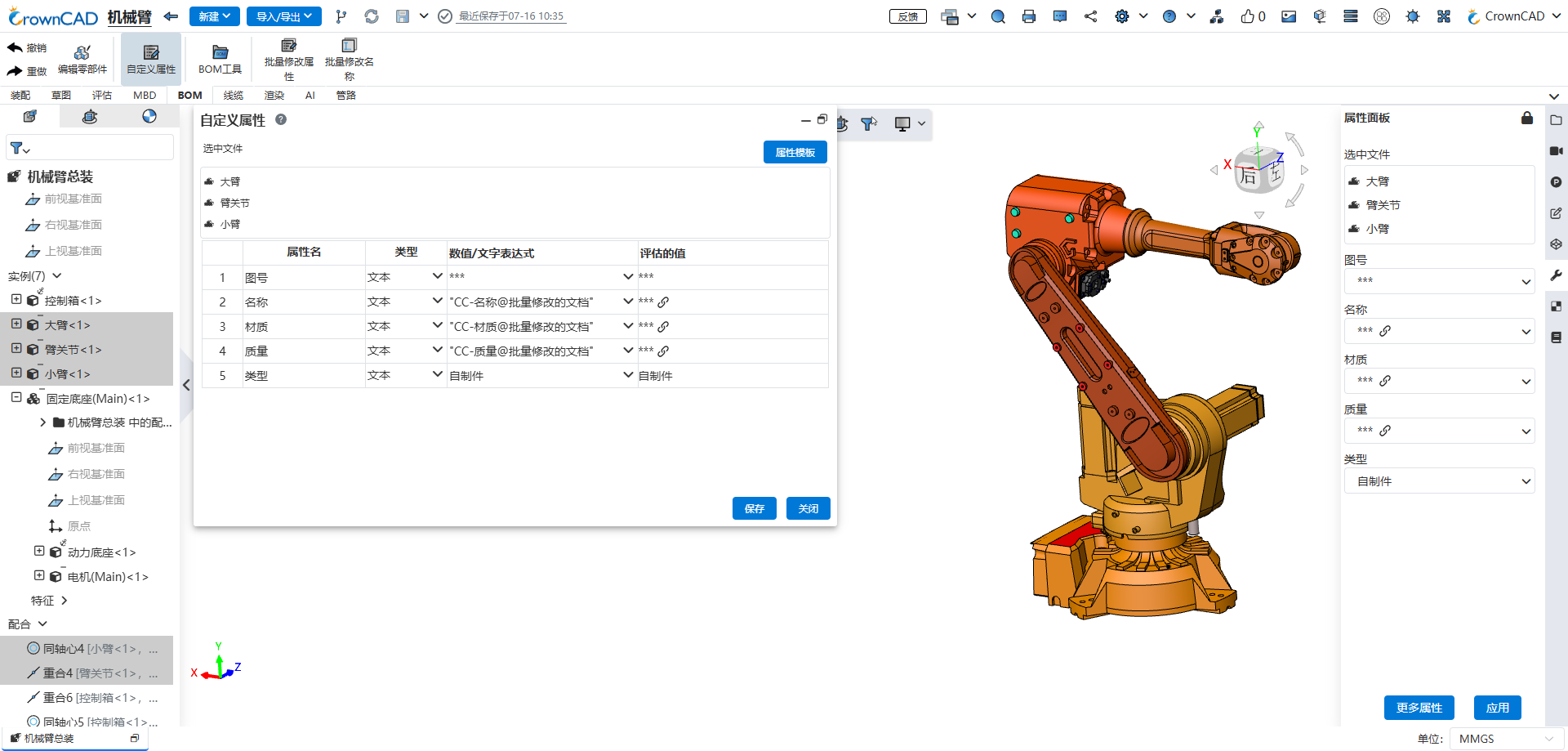

显示多文档属性

装配中多选零件或装配，属性面板和自定义属性对话框可同时显示所选文档的属性内容，方便批量设置属性。

使用方法：

1. 在装配文档中，单击右侧“属性面板”打开面板或打开“自定义属性”命令对话框。
2. 单击面板右上角“锁”图标，固定面板为展开状态。
3. 在视口或左侧特征面板上按住Ctrl键多选零件或装配。
4. 属性面板内容显示所选零部件的属性。对于属性值不同的属性，会显示为“***”；属性值全部相同的属性，会显示具体属性值。
5. 修改属性值，当前所选的零部件的属性同步修改。
6. 单击“保存/应用”，结束修改。

注1：多选时文档类型必须相同，例如均为零件或均为装配，混合拾取零件和装配时无法显示属性信息。

注2：多选文档的“自定义属性模板”必须相同，多选时仅显示属性面板中的属性，不会显示文档中单独新增的属性。单击“自定义属性”对话框的“属性模板”按钮可以切换“自定义属性模板”。

注3：所选文档必须是非卸载状态。
