# 工程图

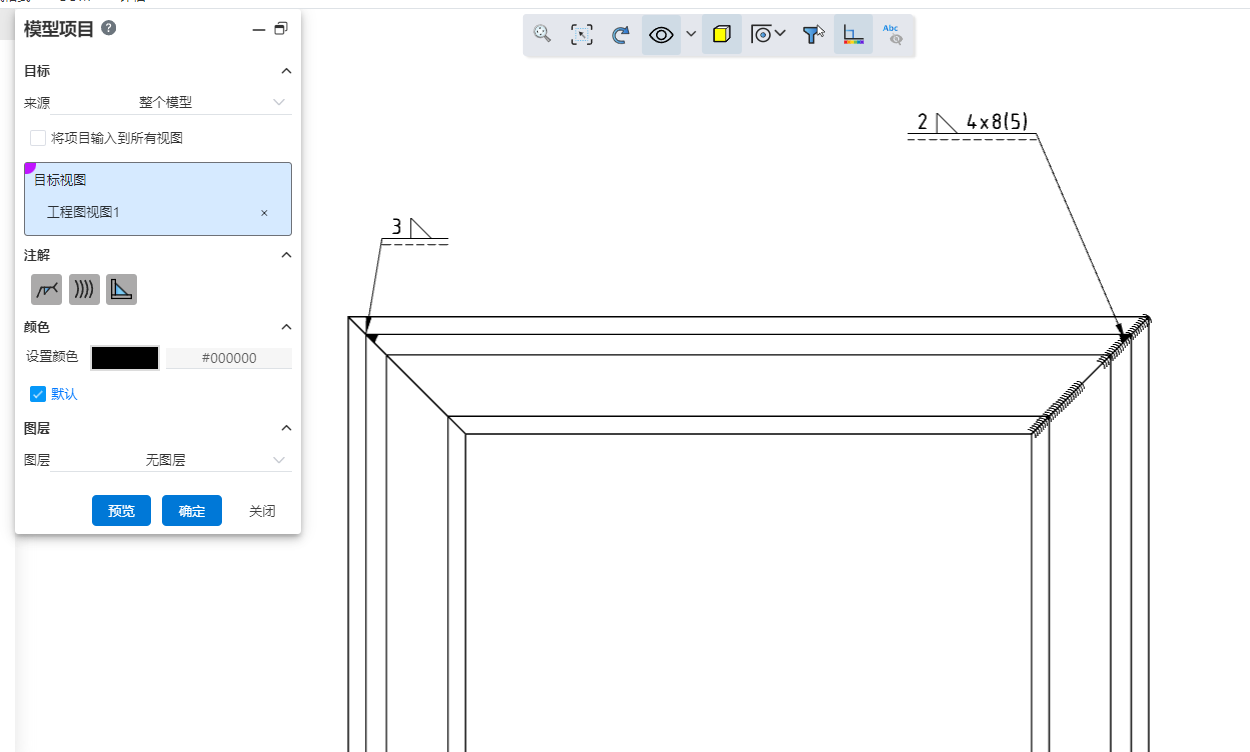

# 模型项目

新增模型项目功能，支持从将三维模型文件中的焊缝特征对应的注解插入到工程图中。

控件说明：

  • 来源：控制项目的来源，可以选择“所选特征”、“整个模型”、“所选零部件”或“仅对于装配体”。

  • 将项目输入到所有视图：控制是否将项目插入到图纸内所有视图中。勾选后，无需再拾取目标视图即可在全部视图中插入模型项目。

  • 目标视图：控制模型插入的视图，在拾取的视图中插入模型项目。

  • 注解：控制要插入的注解类型，默认全不选。

  • 颜色/图层：设置项目插入时的颜色及图层。

使用方法：

1） 开启模型项目命令。

2） 设置项目目标，选择项目的来源以及要插入项目的目标视图。

3） 选择要插入的注解类型，包括焊接符号、毛虫及端点处理。

4） 设置插入项目的图层及颜色。

5） 点击预览，显示所设置模型项目的插入效果。

6） 点击确定，完成模型项目插入。

功能说明：

  • 显示预览后，修改任意设置预览消失，需要手动单击预览按钮才重新计算并显示新预览。

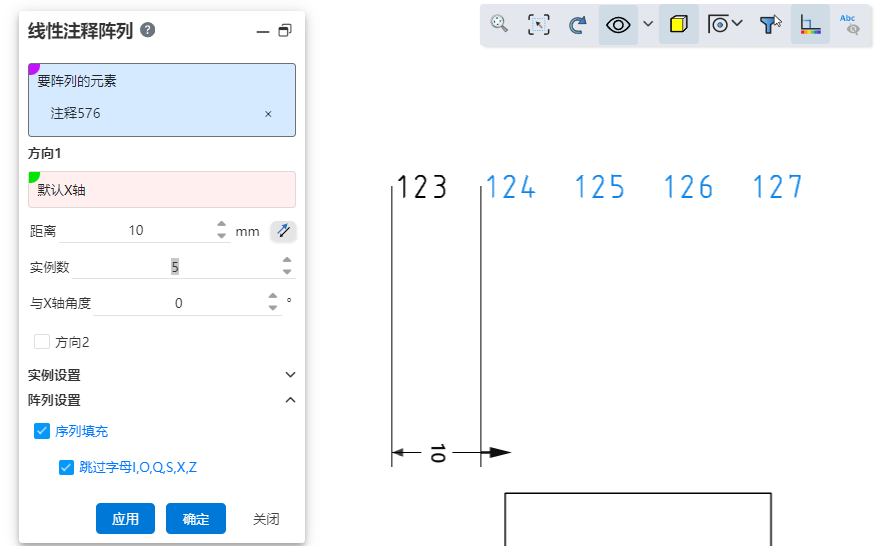

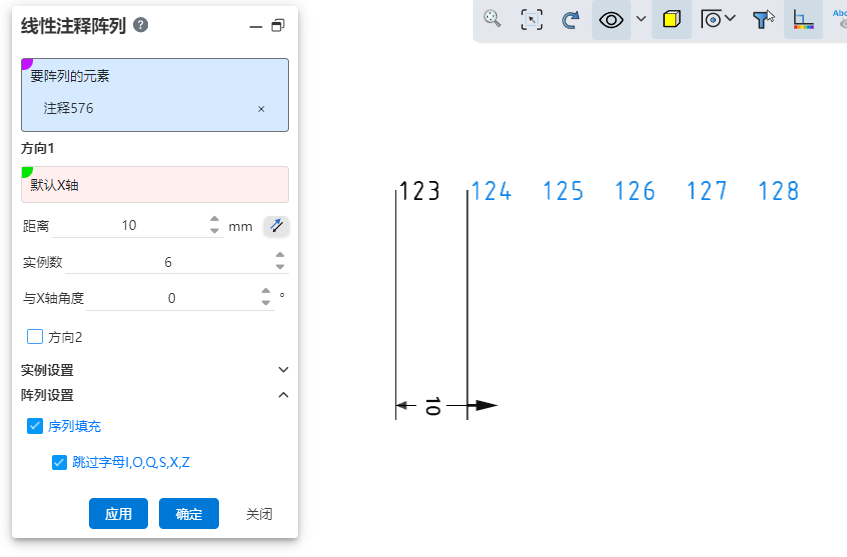

# 线性阵列注释

新增线性阵列注释命令，支持将已有注释进行线性阵列，可以快速在指定位置生成阵列注释，有效提高绘图效率。

使用方法：

1） 开启线性阵列注释命令。

2） 拾取要进行阵列的注释。

3） 设置阵列方向参数。

4） 设置是否只阵列源/跳过实例。

5） 设置是否进行序列填充。

6） 点击应用/确定，完成此次阵列注释创建。

控件说明：

  • 要阵列的元素：必选项，选择当前图纸内要进行阵列的注释元素。支持多选、框选。
  • 方向1/方向2：控制注释阵列的方向，默认为X轴/Y轴方向。支持拾取两点/线元素手动设置阵列方向。方向1为必选项；方向2可以选择是否设置，默认不勾选。
  • 距离：输入实例之间的间距，反向按钮可改变阵列方向。
  • 实例数：输入实例数量。
  • 与X轴角度：当方向不拾取元素时，沿当前草图X方向逆时针旋转该选项的角度作为阵列方向。
  • 只阵列源：默认不勾选。勾选时，只阵列沿两条直线方向上的两列。
  • 跳过实例：默认不勾选。勾选后，在阵列预览中选择要跳过的注释，不生成该注释。

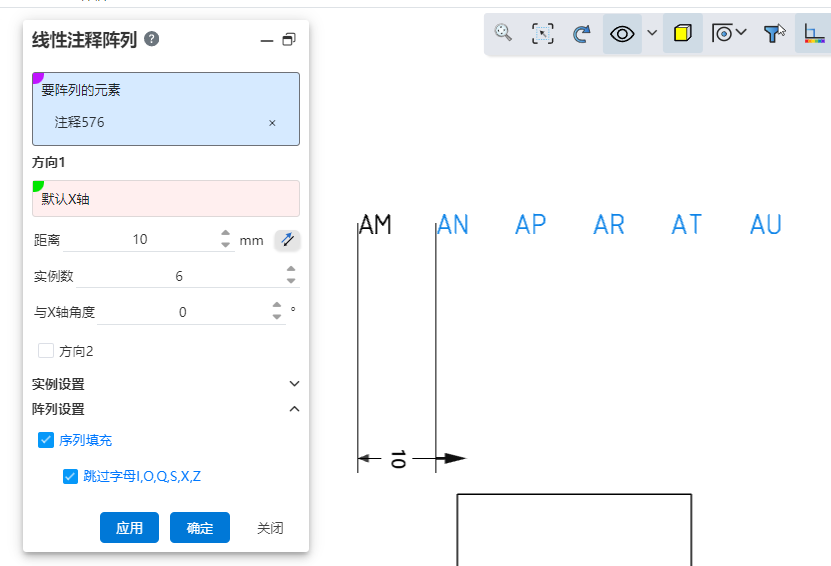

  • 序列填充：控制是否对所选注释进行序列填充，序列填充仅支持对单一方向纯字母或纯数字的注释进行阵列，如“AA”或“1”。默认不勾选，勾选后自动进行序列填充。

  • 跳过字母I,O,Q,S,X,Z：仅勾选“序列填充”后显示该项，显示时默认勾选。勾选后，序列填充会自动跳过字母I,O,Q,S,X,Z字母。

功能说明：

  • 阵列源注释以及阵列生成的各个注释之间互不关联，每个注释都是互不影响的独立注释，没有位置约束，可分别进行编辑、删除、移动位置等。

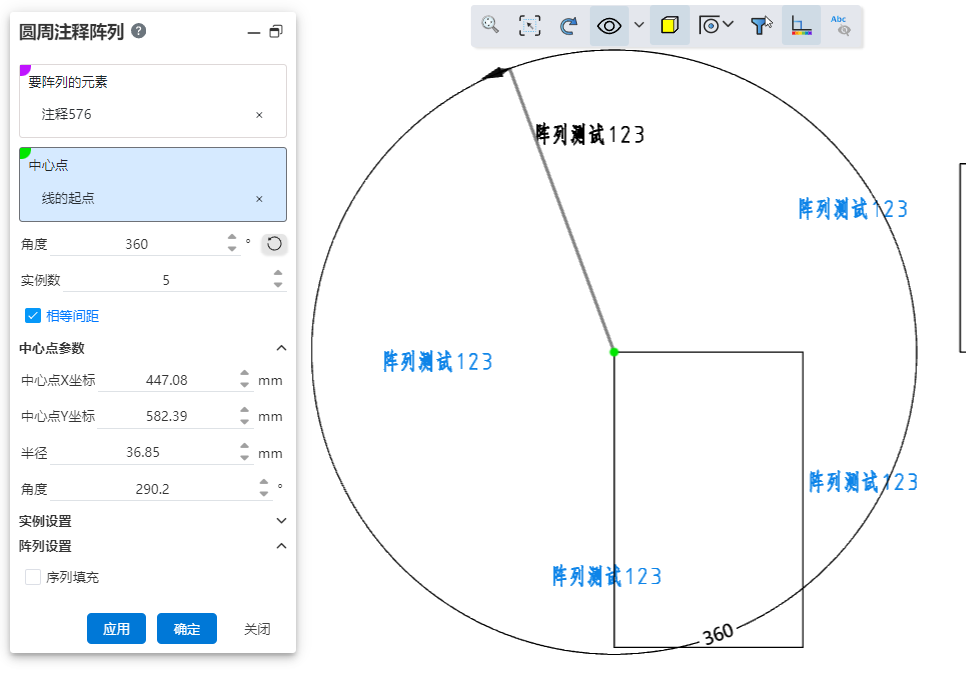

# 圆周阵列注释

新增圆周阵列注释命令，支持将已有注释进行圆周阵列，可以快速在指定位置生成阵列注释，有效提高绘图效率。

使用方法：

  1. 开启圆周阵列注释命令。
  2. 拾取要进行阵列的注释。
  3. 拾取阵列中心点。
  4. 设置阵列角度、实例数及中心点参数。
  5. 设置是否只阵列源/跳过实例。
  6. 设置是否进行序列填充。
  7. 点击应用/确定，完成此次阵列注释创建。

控件说明：

  • 要阵列的元素：必选项，选择当前图纸内要进行阵列的注释元素。支持多选、框选。
  • 中心点：控制注释阵列的中心点，默认为工程图原点。支持拾取点元素手动设置阵列中心点位置。
  • 角度：控制阵列角度，与相等间距选项配合使用。支持拖拽handle改变角度。
  • 实例数：控制阵列实例数量量。
  • 相等间距：控制输入的角度是阵列总角度还是间隔角度。
    • 勾选（默认）：输入角度为阵列的总角度。
    • 不勾选：输入角度为阵列之间的间隔角度。
  • 中心点X/Y坐标：控制中心点相对工程图原点的XY坐标。默认显示当前中心点的坐标，支持手动输入、支持正负数和0。
  • 半径：控制中心点到注释源的距离，可输入范围≥0.00001.
  • 角度：控制中心点到注释源的连线与工程图X方向的角度，支持输入的角度范围：[0°，360°]。
  • 只阵列源：默认不勾选。勾选时，只阵列沿两条直线方向上的两列。
  • 跳过实例：默认不勾选。勾选后，在阵列预览中选择要跳过的注释，不生成该注释。
  • 序列填充：控制是否对所选注释进行序列填充，序列填充仅支持对单一方向纯字母或纯数字的注释进行阵列，如“AA”或“1”。默认不勾选，勾选后自动进行序列填充。
  • 跳过字母I,O,Q,S,X,Z：仅勾选“序列填充”后显示该项，显示时默认勾选。勾选后，序列填充会自动跳过字母I,O,Q,S,X,Z字母。

功能说明：

  • 阵列源注释以及阵列生成的各个注释之间互不关联，每个注释都是互不影响的独立注释，没有位置约束，可分别进行编辑、删除、移动位置等。

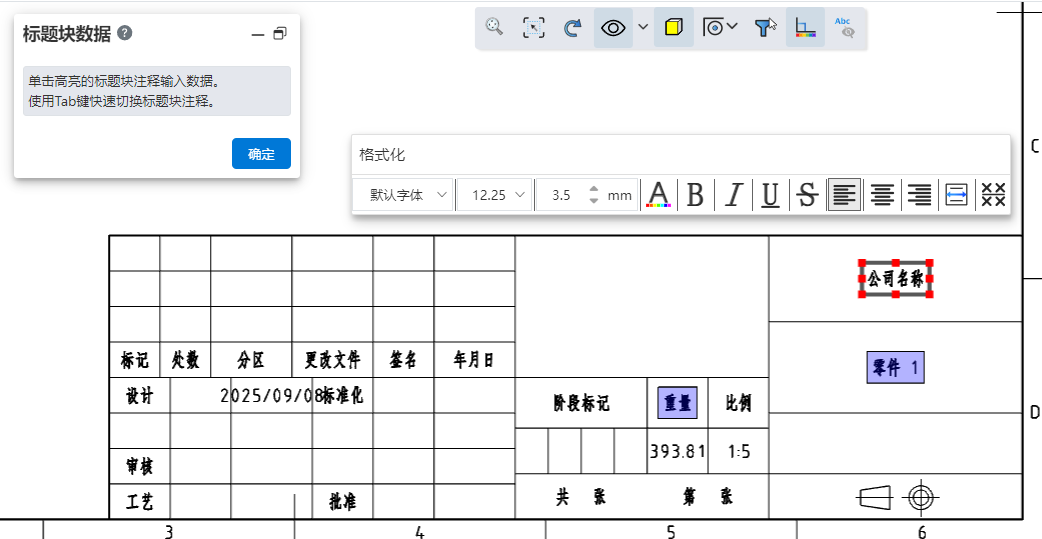

# 标题块字段

新增标题块字段命令，支持设置标题块注释，以实现无需进入图纸格式，即可快速编辑标题栏文字或编辑图纸格式中注释的效果。

使用方法：

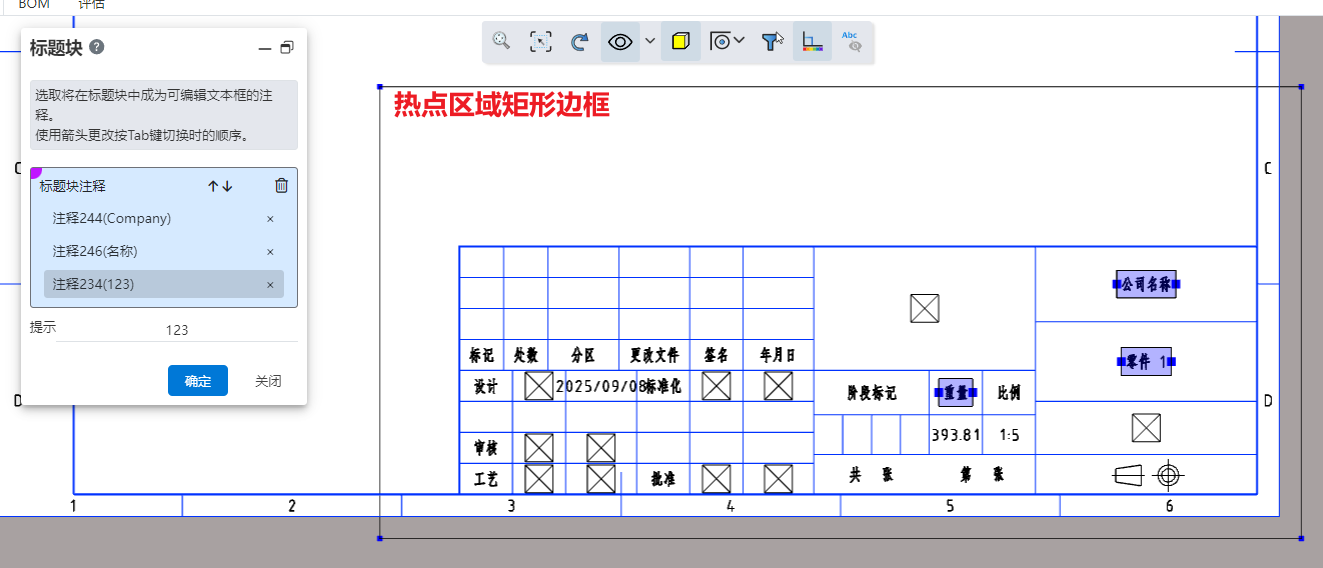

  1. 进入编辑图纸格式状态，单击“标题块字段”开启命令。
  2. 拖拽热点区域的矩形，修改大小和位置。

  1. 在视口中单击注释，将其设置为标题块注释，并根据需要设置提示。
  2. 单击确定，完成标题块特征创建。

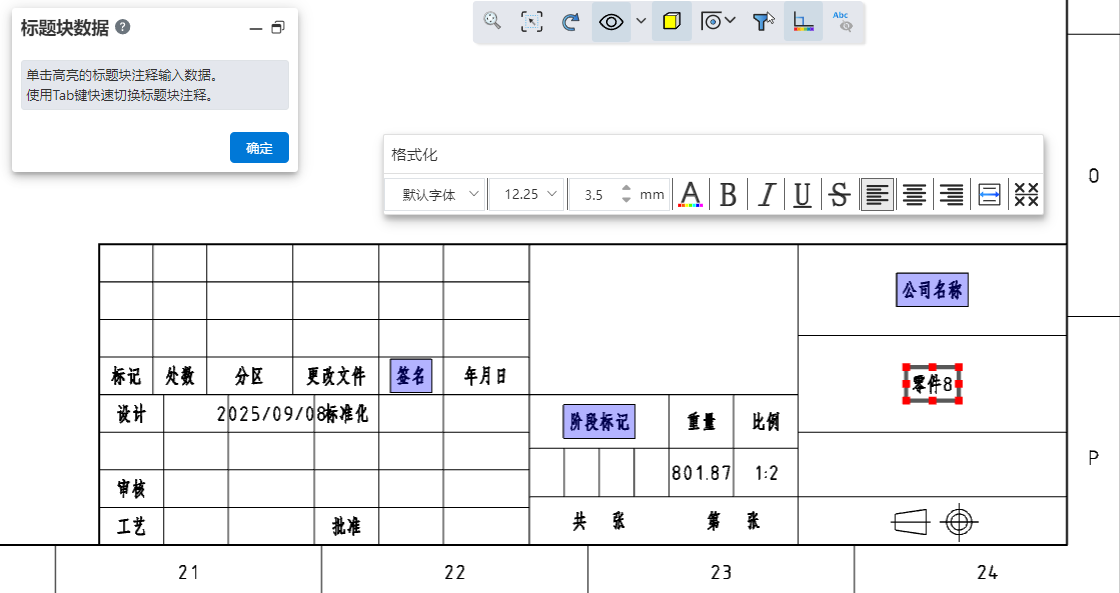

  3. 通过双击热点区域、右键视图面板标题块特征-插入标题块数据或右键热点区域-插入标题块数据的方式进入编辑标题块数据状态。
  4. 单击任意标题块注释，编辑所选标题块注释。

  1. 按Tab键切换到下一个标题块注释，或直接鼠标单击要修改的标题块注释可以连续编辑标题块注释。
  2. 单击对话框的确定按钮，完成此次标题块注释编辑。

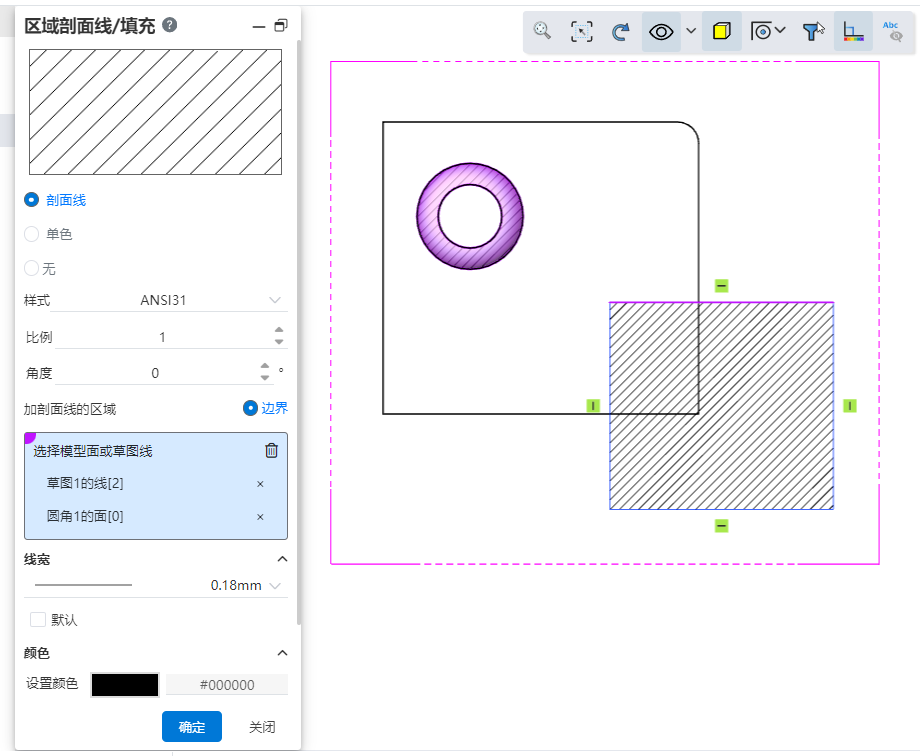

# 区域剖面线填充

区域剖面线填充命令功能增强，支持填充的类型增加，支持拾取草图边界填充剖面线；同时，丰富可填充的模型面，支持拾取非平面型模型面填充区域剖面线。

使用方法：

  1. 开启区域剖面线填充命令。
  2. 拾取单一封闭的草图边线/非平面型模型面投影区域。
  3. 点击确定，在封闭草图轮廓/所选模型面区域内填充区域剖面线。

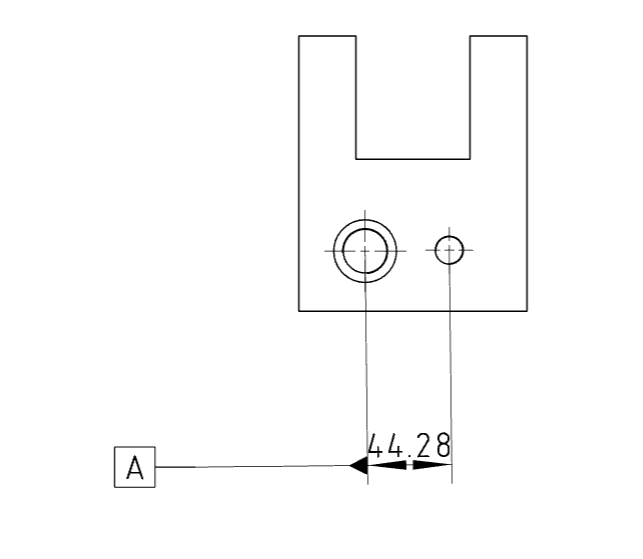

# 基准

新增创建基准时支持拾取尺寸数值功能。吸附尺寸数值创建的基准自动合并到尺寸并与尺寸线平。

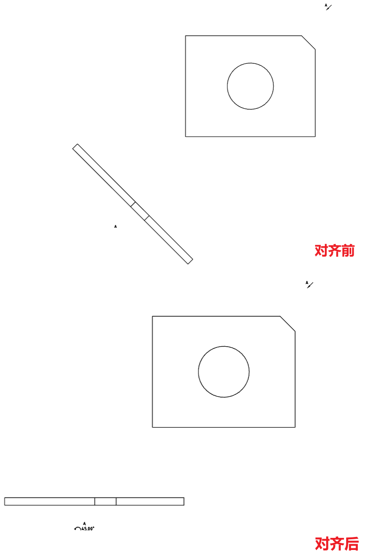

# 对齐工程图视图

新增对齐工程图视图功能，支持将带角度的辅助视图、剖视图等添加与工程图视图对齐效果。

使用方法：

  1. 右键要进行对齐的视图。
  2. 点击对齐工程图视图下拉菜单，选择逆时针/顺时针水平对齐图纸，视图以逆时针/顺时针方向旋转至水平对齐角度。
  3. 右键已经添加对齐的视图。
  4. 点击对齐工程图视图下拉菜单，选择默认对齐，视图恢复创建时的默认角度。

说明：

  • 仅右键支持设置对齐工程图视图的视图时显示该下拉选项。
  • 仅支持对剖视图、辅助视图以及移出断面图添加对齐。
