# 移出断面图
在需要表示大模型的小部分管道等类似区域时，移出断面图比全剖视图更加简洁直观。
使用方式：

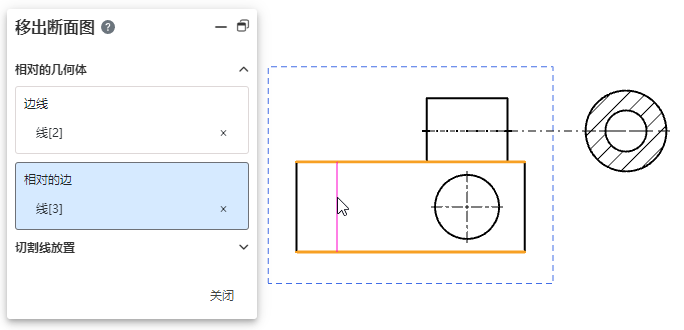

1） 单击【移出断面图】命令。
2） 在视口中拾取要生成断面区域两侧的边线。
3） 在两条边线之间移动鼠标，查看剖切线预览。
4） 若剖切线预览符合预期，单击左键生成断面图预览；若剖切线预览不符合预期，展开切割线放置选项，切换为“手动”，分别在两条边线上手动指定剖切线端点后生成断面图预览。
5） 移动断面图预览至所需位置，单击鼠标左键，完成放置。
关联视图：
支持从此类视图生成移出断面图： 模型视图、投影视图、剖视图、辅助视图、断开的剖视图。
支持从移出断面图生成此类视图： 局部视图、剪裁视图。
注： 移出断面图的视角方向与选择边线的顺序有关，生成后可选中视图在对话框中单击“反转方向”以改变视角。
