旋转视图

---

用于将视图绕视图中心旋转至给定角度。

使用方式：

1） 单击前导视图工具栏的“旋转视图”按钮。

2） 在视口中单击要旋转的视图。

3） 通过对话框设置旋转角度或直接在视口中拖拽旋转，旋转操作即时生效。

4） 单击关闭按钮，结束旋转。

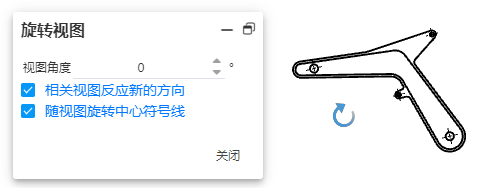

对话框控件说明：

• 视图角度： 显示和设置视图旋转角度。

• 相关视图反应新的方向： 勾选时，旋转视图的子视图按照新方向重新生成；不勾选时，子视图仍按照该视图不旋转的样式生成。子视图包括已有的和之后新生成的。无论是否勾选，都不影响旋转视图的父视图。

• 随视图旋转中心符号线： 勾选时，中心符号线随视图旋转；不勾选时，中心符号线保持原方向不变。

• 显示旋转角度： 旋转角度可显示在“辅助视图、剖面视图”的标号中，可通过系统设置-文档属性-视图设置各类型视图标号中是否包含旋转角度。未旋转的视图不显示旋转角度。

注： 局部视图不可旋转。
