# 圆周阵列
将一实体或特征按照一条线或两个点为旋转轴，根据设定角度按轴均匀旋转出有限个复制实体或特征。
点击工具栏

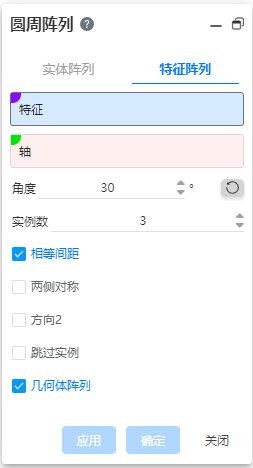

中，打开圆周阵列命令对话框，其命令界面如下图所示。
圆周阵列命令分为两个命令页：实体阵列、特征阵列，对应两种阵列方式。
# 实体阵列
实体：拾取需要实体阵列操作的实体。
轴：拾取一根轴作为旋转轴或选择一个实体圆周面或曲面。
注意
轴可以是草图线、两个点、实体边线或参考基准线，选择圆周面时，自动计算中心轴作为旋转轴。
角度：以此角度设定环形阵列旋转角度，可配合相等间距使用。
反向：勾选后与当前所选方向相反预览模型。
实例数：按照当前方向阵列实体的个数。
相等间距：默认勾选，根据实例计数均分旋转角度。不勾选时，以设定角度作为每个实例计数中模型的旋转角度间距。
两侧对称：勾选时，左右两侧同时阵列。

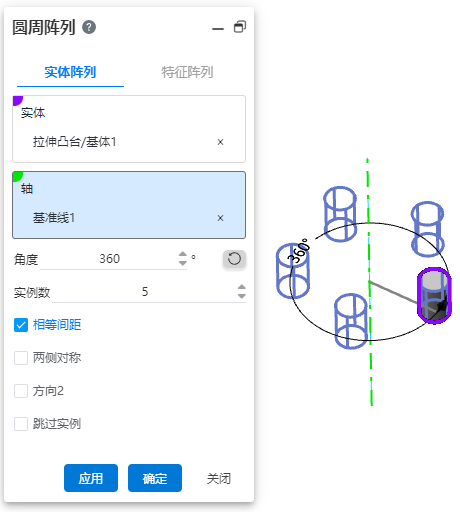

示例： 拾取一条草图线作为阵列轴，设置参数后，实体阵列效果如下图所示。

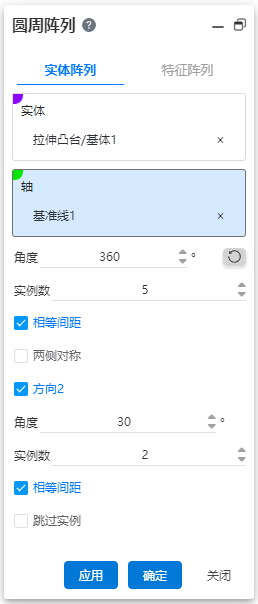

8.方向2：当有其他需要时，可勾选方向2选项，或跳过实例选项，界面变化为如下图所示内容。
界面中增加该方向上的控件：
1）角度：以此角度设定环形阵列旋转角度，可配合相等间距使用。
2）实例数：按照当前方向阵列实体的个数。
3）相等间距：勾选时，根据实例数均分旋转角度。不勾选时，以设定角度作为每两个模型的旋转角度间距。

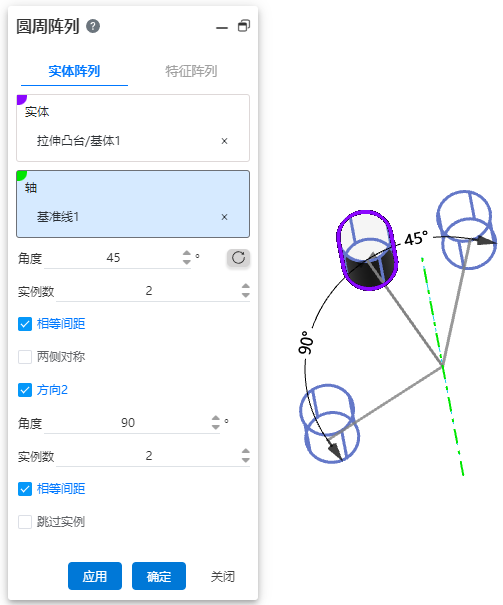

示例： 勾选方向2设定参数，预览效果如下图所示。
- 跳过实例：勾选时，在阵列预览中选择要跳过的模型，不生成该模型。

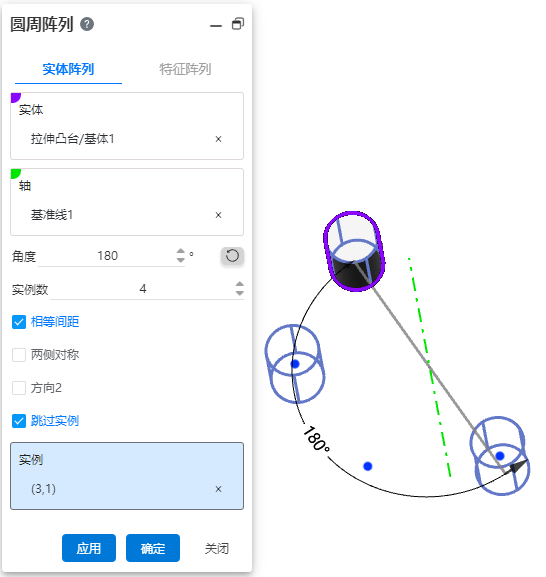

示例： 勾选“跳过实例”选项后，预览效果如下图所示。

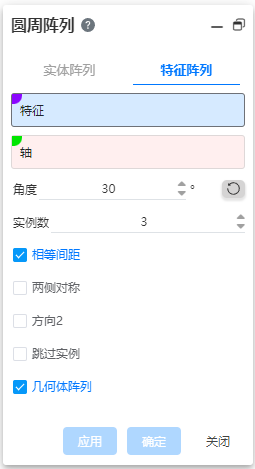

# 特征阵列
- 特征：拾取需要阵列操作的特征。
注意
只能在一个实体上进行多个特征的阵列；每次特征重新生成时，都要应用到所在的实体上，如特征所在实体不存在，则阵列失败。
- 轴：拾取一根轴作为旋转轴或选择一个实体圆周面或曲面。
注意
轴可以是草图线、两个点、实体边线或参考基准线，选择圆周面时，自动计算中心轴作为旋转轴。
角度：以此角度设定环形阵列旋转角度，可配合相等间距使用。
反向：勾选后与当前所选方向相反预览模型。
实例数：按照当前方向阵列特征的个数。
相等间距：默认勾选，根据实例计数均分旋转角度。不勾选时，以设定角度作为每个实例数中模型的旋转角度间距。
两侧对称：勾选时，左右两侧同时阵列。
几何体阵列：只使用对特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。
注意
几何体阵列选项可以加速特征的生成和重建。但是，如某些特征的面与零件的其余部分合并在一起，不能勾选几何体阵列。

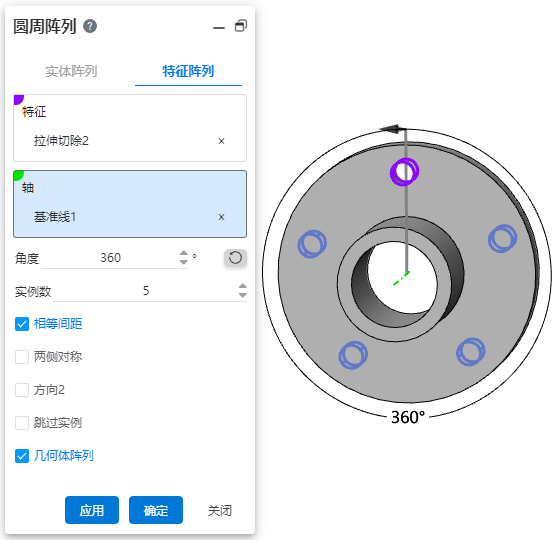

示例： 以拉伸切除特征为例，特征阵列如下图所示。

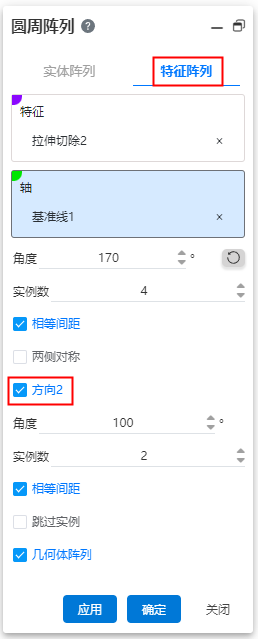

- 方向2：当需要第二个方向上也阵列时，此时勾选方向2选项，界面变化为如下图所示内容。
界面中增加该方向上的控件：
1）角度：以此角度设定圆周阵列旋转角度，可配合相等间距使用。
2）实例数：按照当前方向阵列实体的个数。
3）相等间距：勾选时，根据实例数均分旋转角度。不勾选时，以设定角度作为每两个模型的旋转角度间距。

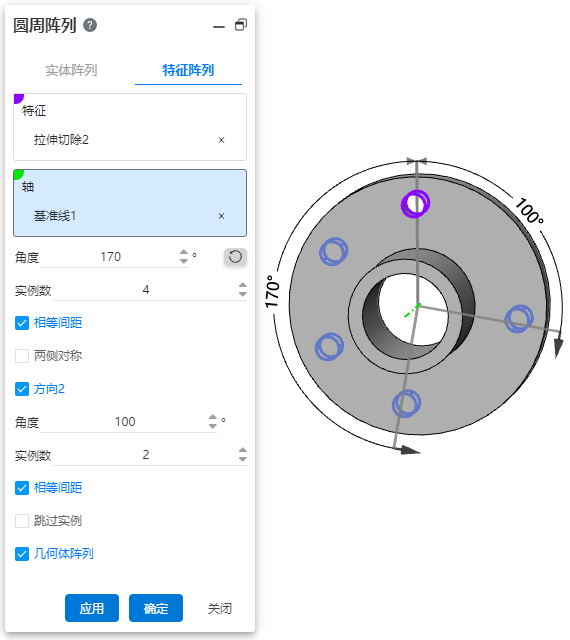

示例： 设置相关参数后，特征阵列预览效果如下图所示。
- 跳过实例： 勾选时，在阵列预览中选择要跳过的实例，不生成该实例。
注意
点击视口中要跳过实例的中心点，跳过的实例会取消显示，且中心点变红。

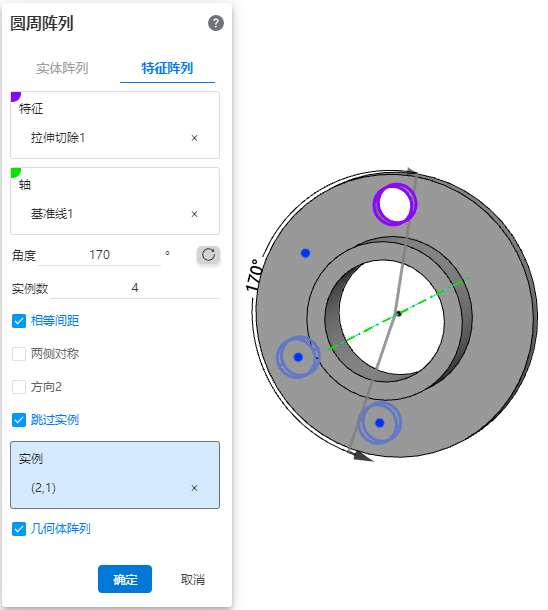

示例：勾选“跳过实例”选项后，预览效果如下图所示。
