# 曲线阵列
将一实体或特征按照曲线形状阵列，按照设定距离有限个复制实体或特征。
点击工具栏

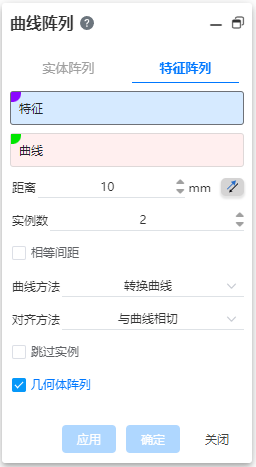

中，打开曲线阵列命令对话框，其命令界面如下图所示。
曲线阵列命令分为两个命令页：实体阵列、特征阵列，对应两种阵列方式。
# 实体阵列
实体：拾取需要阵列操作的实体。
曲线：拾取一条曲线、草图线或实体边线作为阵列路径，可多选。
注意
多选线段必须是连续线段，拾取的曲线可以是开环也可以是闭环。
距离：设定曲线阵列的间距。相等间距被勾选时，距离参数不能调整。
实例数：按照当前方向阵列实体的个数。
曲线方法：有两种选项，分别是“转换曲线”和“等距曲线”。
注意
- 转换曲线：从源实体位置开始，沿所选曲线按一定距离阵列实例，源实体为第一个阵列体；
- 等距曲线：从曲线起点位置开始，每个实例都以源实例到所选曲线原点的垂直距离为基准沿曲线阵列，曲线起点为第一个阵列体。
- 对齐方法：有两种选项，分别是“与曲线对齐”和“对齐到源”。
注意
- 与曲线相切：每个实例都沿曲线相切的方向阵列。
- 对齐到源：阵列的每个实例都与源阵列体的对齐方式相同。
相等间距：默认勾选，采用曲线段总距离均分实例计数的方式计算间距，且距离控件参数不能调整。
跳过实例：勾选时，在阵列预览中选择要跳过的模型，不生成该模型。

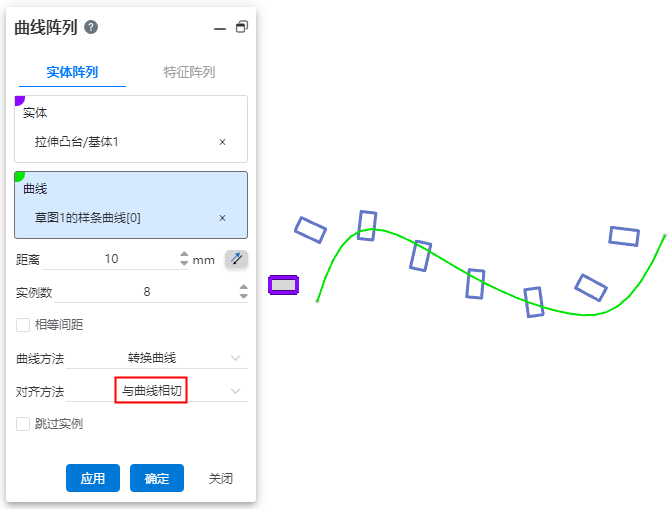

示例1： 创建实体及一条曲线，对齐方式“与曲线相切”，如下图所示效果。

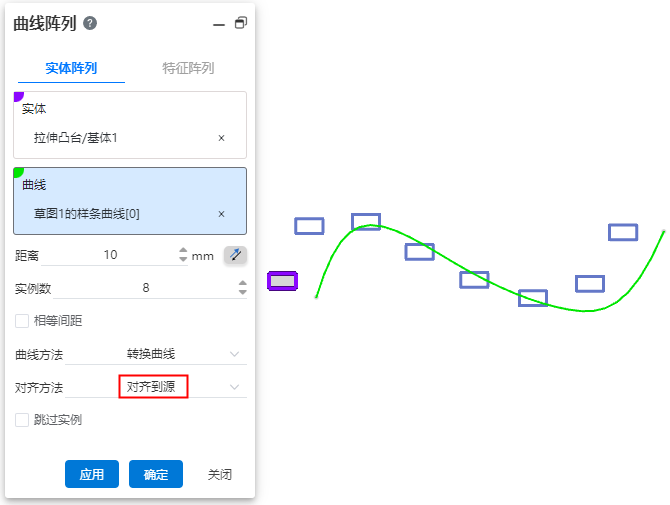

示例2： 创建实体及一条曲线，对齐方式“对齐到源”，如下图所示效果。

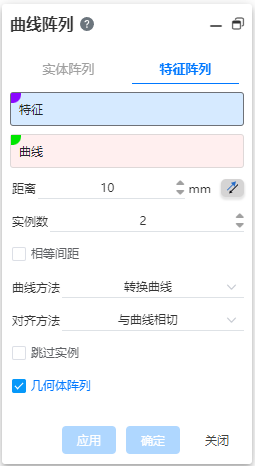

# 特征阵列
- 特征：拾取需要阵列操作的特征。
注意
只能在一个实体上进行多个特征的阵列；每次特征重新生成时，都要应用到所在的实体上，如特征所在实体不存在，则阵列失败。
- 曲线：拾取一条曲线、草图线或实体边线作为阵列路径，可多选。
注意
多选线段必须是连续线段，拾取的曲线可以是开环也可以是闭环。
距离：设定曲线阵列的间距。相等间距被勾选时，距离参数不能调整。
实例数：按照当前方向阵列特征的个数。
相等间距：默认勾选时，采用曲线段总距离均分实例数的方式计算间距，且距离控件参数不能调整。
曲线方法：有两种选项，分别是“转换曲线”和“等距曲线”。 同实体阵列
对齐方法：有两种选项，分别是“与曲线对齐”和“对齐到源”。同实体阵列
几何体阵列：只使用对特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。
注意
几何体阵列选项可以加速特征的生成和重建。但是，如某些特征的面与零件的其余部分合并在一起，不能勾选几何体阵列。

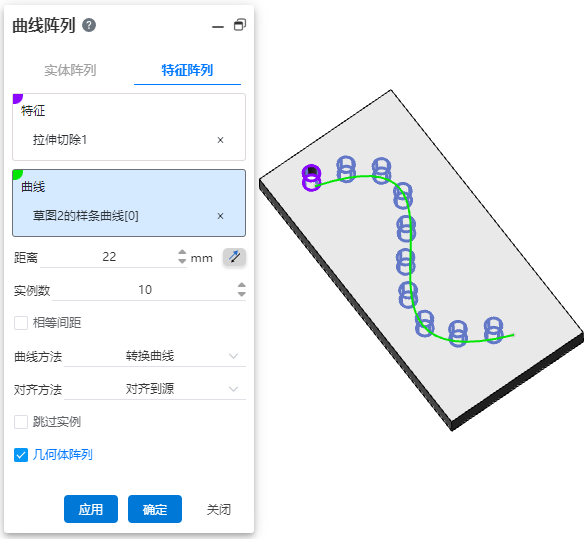

示例： 以孔特征为例，以曲线作为路径，特征阵列预览效果如下图所示。
