# 线性阵列
将一实体或特征按照一个或两个方向排列有限个复制实体或特征，分为实体阵列和特征阵列两种。
点击工具栏
中，打开线性阵列命令对话框，其命令界面如下图所示。
线性阵列命令分为两个命令页：实体阵列、特征阵列，对应两种阵列方式。
# 实体阵列
实体：拾取需要阵列的实体。
方向：以此方向作为线性阵列的排列方向。
注意
可以拾取草图线、两个点、实体边线或参考基准线作为方向依据。
距离：阵列实体之间的间距。如必要，点反向。
实例数：按照当前方向阵列实体的个数。

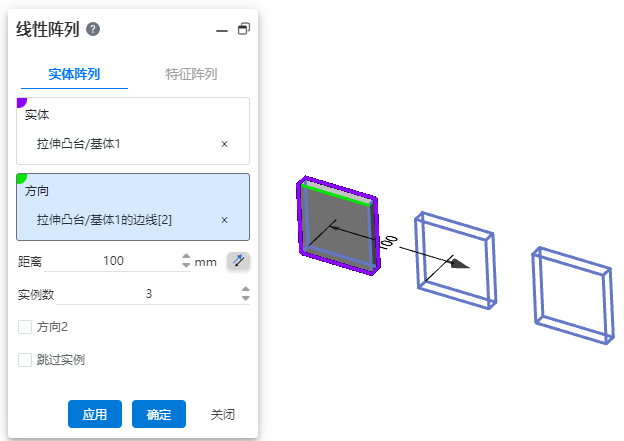

示例： 拾取实体，拾取实体一条边线作为阵列方向，设置参数后，线性阵列效果如下图所示。

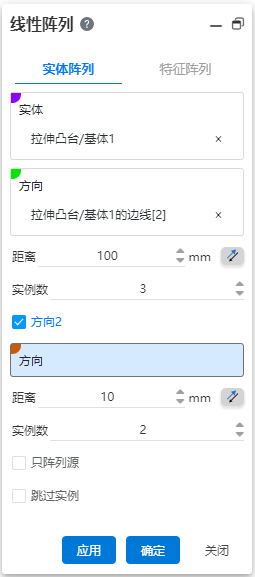

- 方向2：当需要第二个方向上也阵列时，此时勾选方向2选项，界面变化内容如下图所示。
界面中增加该选项：
1）方向：选取另一个方向作为第二个阵列方向。
注意
此方向可与方向1选定方向重合或平行，实现同一方向反向阵列或同方向成组阵列。
2）距离：第二个方向上阵列距离。如必要，点反向。
3）实例数：按照当前方向阵列实体的个数。
4）只阵列源：勾选时，只阵列延两条直线方向上的两列。

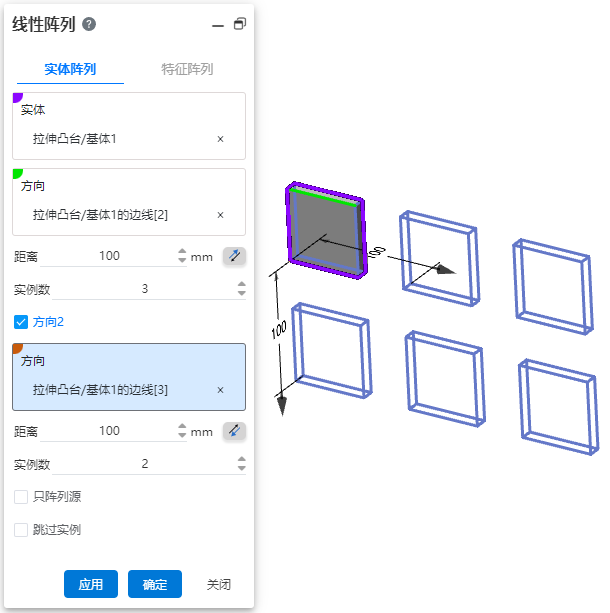

示例1： 拾取实体另一条线作为第二方向，设定参数，预览效果如下图所示。

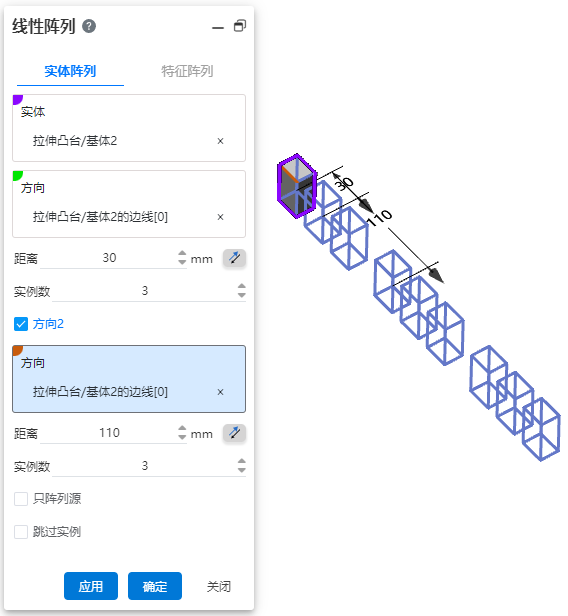

示例2： 第二方向与第一方向重合，设定参数，预览效果如下图所示：

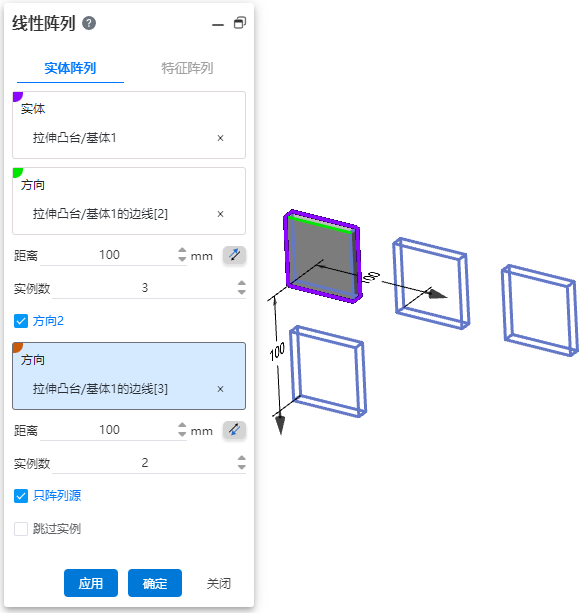

示例3： 勾选“只阵列源”选项的效果如下图所示。
6.跳过实例：勾选后，在阵列预览中选择要跳过的模型，不生成该模型。

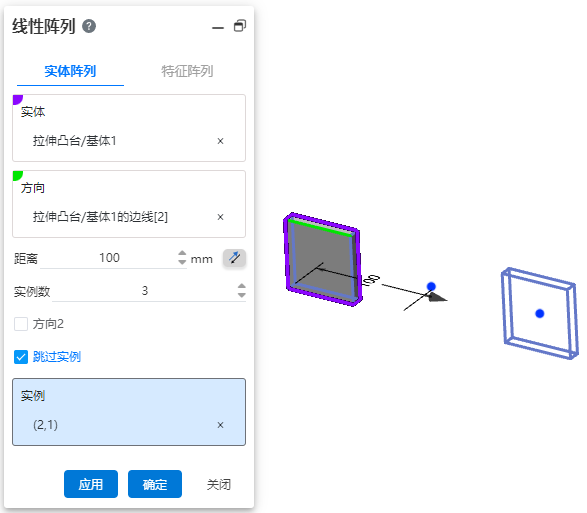

示例： 勾选“跳过示例”选项的效果如下图所示。

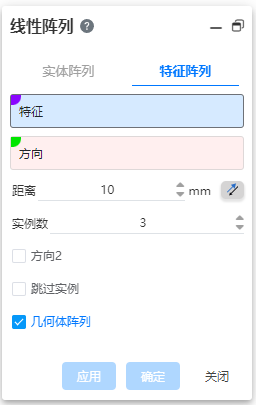

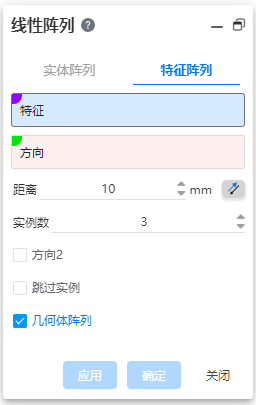

# 特征阵列
- 特征：拾取需要阵列复制的特征，可多选。
注意
只能在一个实体上进行多个特征的阵列；每次特征重新生成时，都要应用到所在的实体上，如特征所在实体不存在，则阵列失败。
- 方向：以此方向作为线性阵列的排列方向。
注意
可以拾取草图线、两个点、实体边线或参考基准线作为方向依据。
距离：阵列特征之间的间距。如必要，点反向。
实例数：按照当前方向阵列特征的个数。

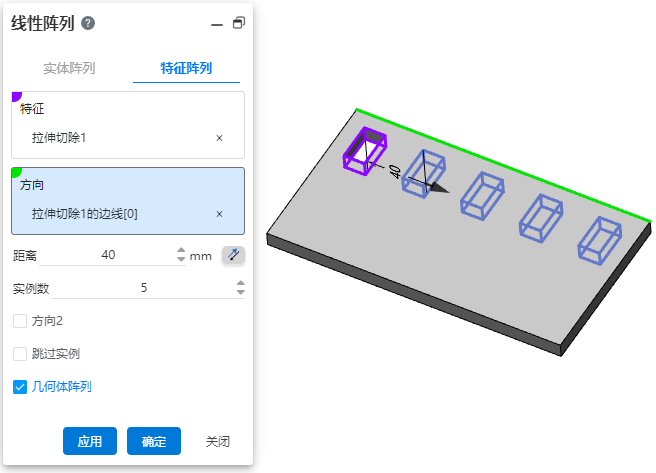

示例：以拉伸切除特征为例，特征阵列效果如下图所示。
- 方向2：当需要第二个方向上也阵列时，此时勾选方向2选项，界面中增加选项如下：
1）方向：拾取另一个方向作为第二个阵列方向。
注意
此方向不与上文中选定方向重合或平行。此方向可与方向1选定方向重合或平行，实现同一方向反向阵列或同方向成组阵列。
2）距离：第二个方向上阵列距离。如必要，点反向。
3）实例数：按照当前方向阵列特征的个数。
4）几何体阵列：只使用对特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。
注意
几何体阵列选项可以加速特征的生成和重建。但是，如某些特征的面与零件的其余部分合并在一起，不能勾选几何体阵列。

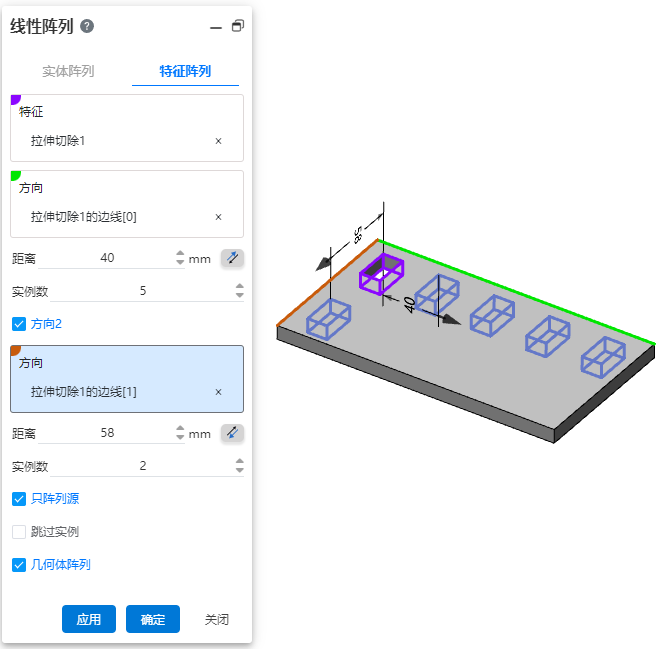

示例： 拾取实体上矩形另一条线作为第二方向，勾选只阵列源，预览效果如下图所示。
6．跳过实例：勾选时，在阵列预览中选择要跳过的实例，不生成该实例。
注意
点击视口中要跳过实例的中心点（中心点以白色点显示），跳过的实例会取消显示，且中心点变橘黄。

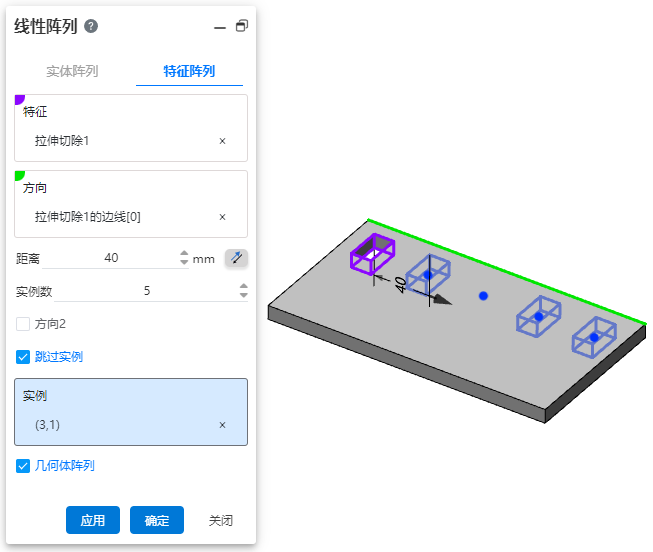

示例：勾选跳过实例预览效果如下图所示。
