# 草图阵列
将一实体或特征按照草图草图点阵列摆放，按照设定距离有限个复制实体或特征。
点击工具栏
中，打开草图阵列命令对话框，其命令界面如下图所示。
草图阵列命令分为两个命令页：实体阵列、特征阵列，对应两种阵列方式：
# 实体阵列
实体：拾取需要阵列操作的实体。
草图：拾取一个带点的草图，草图可以包含多个点。
参考类型：有两种选项，分别是“重心”和“指定点”。
注意
- 重心：根据实体重心来阵列到每个点上；
- 指定点：根据指定点来作为参考点，特征延伸的位置将改变。
示例： 创建圆柱实体及一个带多个点的草图，对实体在草图上的各个点上进行阵列，设置参数后，如下图所示效果。

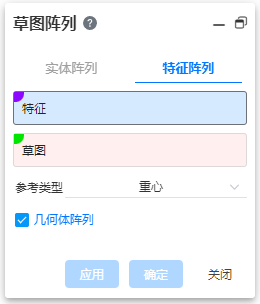

# 特征阵列
- 特征：拾取需要阵列复制的特征，可多选。
注意
只能在一个实体上进行多个特征的阵列；每次特征重新生成时，都要应用到所在的实体上，如特征所在实体不存在，则阵列失败。
草图：拾取一个带点的草图，草图可以包含多个点。
参考类型：有两种选项，分别是“重心”和“指定点”。
注意
- 重心：根据实体重心来阵列到每个点上；
- 指定点：根据指定点来作为参考点，特征延伸的位置将改变。
- 几何体阵列：只使用对特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。
注意
几何体阵列选项可以加速特征的生成和重建。但是，对于与模型上其他面共用一个面的特征，不能勾选几何体阵列。

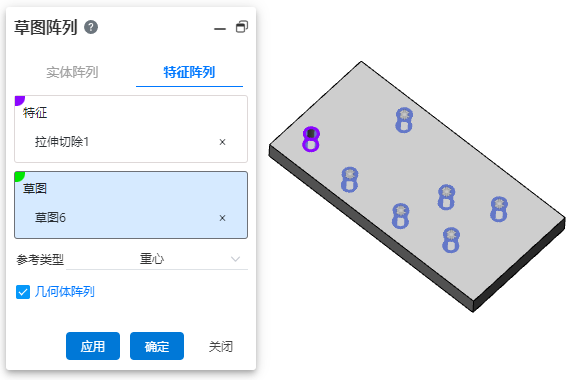

示例： 拾取拉伸切除特征，对特征在草图上各个点上进行阵列，设置参数后预览效果如下图所示。
