# 扫描凸台/基体
用于将一个草图/实体轮廓按照一条扫描路径的样式延展拉伸成体；扫描轮廓分为草图轮廓、圆形轮廓。
点击工具栏

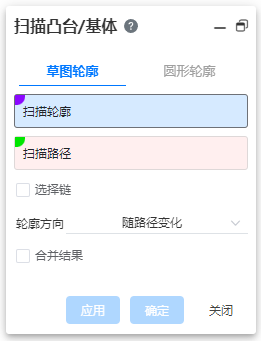

中，打开扫描凸台/基体命令对话框，其界面如下图所示。
# 草图轮廓扫描
在弹出的对话框中选择【草图扫描】，相关参数设置如下:
1.扫描轮廓：拾取扫描草图轮廓或实体面/曲面 ，单选。
注意
草图轮廓必须是闭环，可以包含多个不相交的封闭区域。
实体面和曲面都必须为平面。
2.扫描路径：按照此路径延展拉伸，可多选。
注意
扫描轮廓与扫描路径不能同处一个平面中但必须相交；
路径可以为开环或闭环，可以为草图线、曲线或实体边线；
扫描路径支持“选择链”功能，勾选此项，系统自动计算与所选元素相连的线作为扫描路径；
选择链功能作用元素仅限“草图非参考线、空间曲线”类型的线。
3.轮廓方向：控制扫描轮廓随扫描路径运动的姿态，有两种方式，分别为“随路径变化”、“保持法向不变”。
注意
- 随路径变化：截面相对于路径时刻保持同一角度；
- 保持法向不变：截面时刻与开始截面平行，而与路径相切向量无关。
4.扫描方向：扫描轮廓随扫描路径运动成体的方向，有三种方式，分别为：“正向”“反向”“双向”。
注意
当扫描路径完全在扫描轮廓的一侧时，扫描方向不显示，当扫描路径在扫描轮廓的两侧时，可以选择扫描方向。
5.合并结果：当扫描体与其相交体进行合并运算时，勾选该选项。

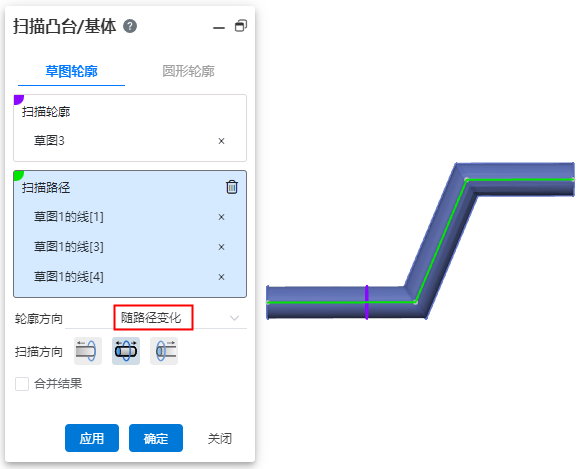

示例1： 拾取草图轮廓及扫描路径，轮廓方向选择“随路径变换”，预览效果如下图所示。

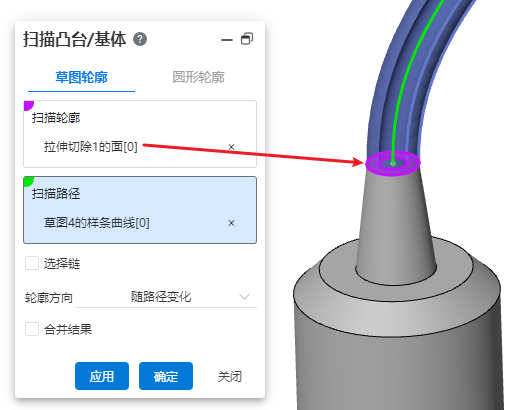

示例2： 拾取实体轮廓及扫描路径，轮廓方向选择“随路径变换”，预览效果如下图所示。

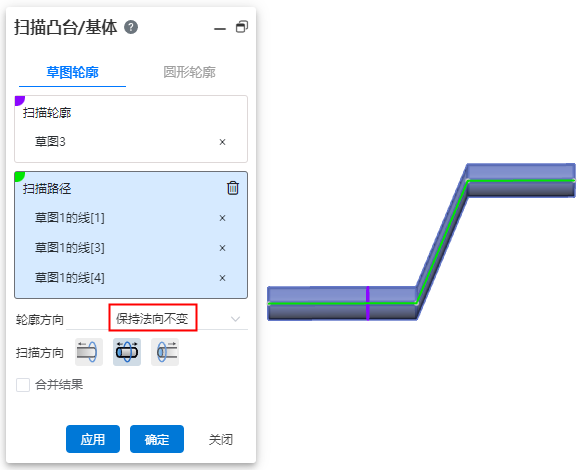

示例3： 拾取草图轮廓及扫描路径，轮廓方向选择“保持法相不变”，预览效果如下图所示。
# 圆形轮廓扫描
拾取扫描路径，设置轮廓半径，预览效果如下图所示:
