# 旋转切除
通过旋转轴按照一定旋转角度将轮廓旋转成体，从切除体上切除与旋转体相交部分。
点击工具栏

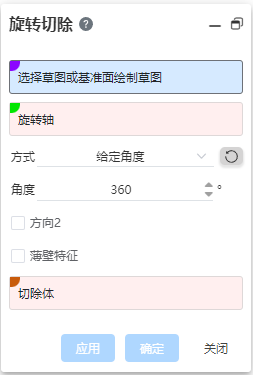

中，打开旋转切除命令对话框，其命令界面如下图所示。
绘制草图：激活绘制草图命令，完成草图后作为旋转切除的草图。
选择草图或基准面绘制草图：
拾取一个草图轮廓用于旋转凸台；
拾取一个平面/基准面，进入绘制草图状态，绘制草图并退出后，自动将绘制的草图填充至拾取框。
注意
草图可以包含多个不相交的封闭区域。
- 旋转轴：草图旋转的中心轴。
若草图满足以下条件，则将草图内的参考线自动拾取为旋转轴。
- 草图存在一至多个可以旋转的轮廓，除轮廓外还有且仅有一条参考线；
- 参考线为直线；
若自动拾取的旋转轴无法生成旋转特征，如旋转轴与轮廓相交，则报错；
支持选择多种类型的元素作为旋转轴：
- 直线：草图线、实体边线或参考基准线；
- 圆形边线：与圆所在平面垂直，过圆心的直线作为旋转轴；
- 圆柱面：圆柱面的轴线作为旋转轴；
- 两点：通过两点形成的直线作为旋转轴
注意
旋转轴要与草图处在同一平面上，且不能与草图交叉，旋转轴可以是草图线、两个点、实体边线或参考基准线。
方式：有三种方式，分别为“给定角度”、“成形到面”、“两侧对称”，选择不同方式及旋转角度有不同的旋转效果。
角度：向正方向旋转角度。如必要，点反向。
方向2：以草图所在平面的另一方向定义旋转特征。有两种方式，分别为“给定深度”、“成形到面”。
薄壁特征：勾选后，可将草图轮廓旋转加厚生成薄壁实体再进行切除。
- 所选轮廓草图存在开环线条时，默认勾选薄壁特征；
- 所选轮廓草图均为闭环线条时，默认不勾选薄壁特征。
- 切除体：被旋转切除的主体。
注意
切除体要与主体相交。
# 给定角度
角度：以草图平面为基准，向正方向旋转角度。
反向：点反向后，以当前旋转正方向的反向旋转。

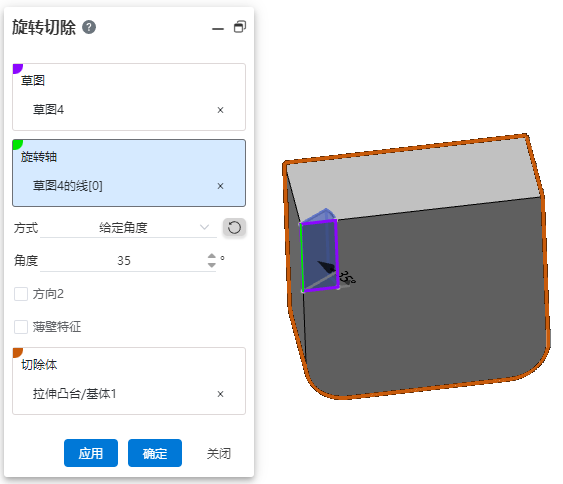

示例： 创建一个实体，并在侧面绘制一个矩形的草图，预览效果如下所示：
# 成形到面
1.面：选择一个要延伸到的面。
注意
面可以是实体面、平面、曲面或基准面。
2.反向：点反向后，以当前旋转正方向的反向旋转。

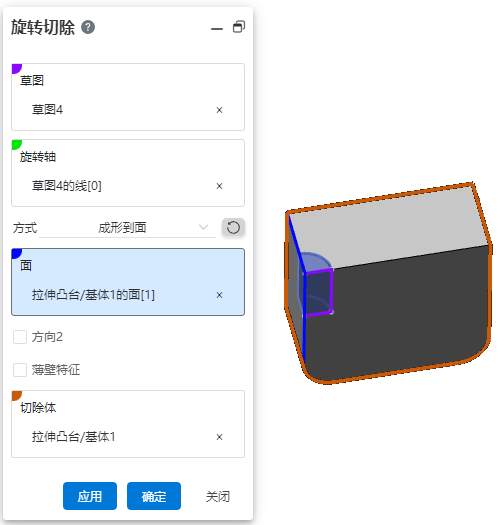

示例： 创建一个实体，并在侧面绘制一个矩形草图，成形到实体面，预览效果如下所示：
# 两侧对称
角度：以草图平面为基准，向两侧旋转角度。

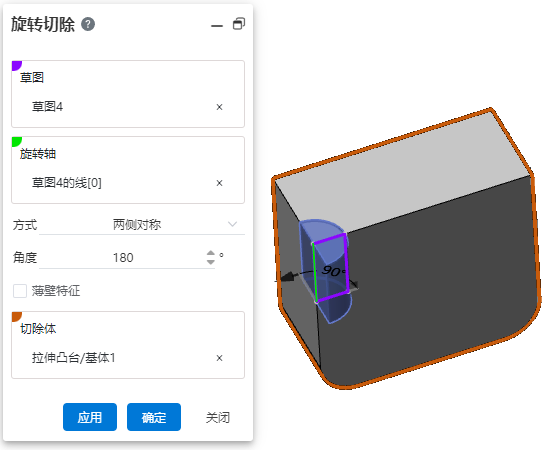

示例： 创建一个实体，并在侧面绘制一个矩形草图，预览效果如下所示：
# 方向2
1.勾选方向2后，以草图基准面为基准同时向两个方向进行旋转。
注意
当旋转方式选择两侧对称时，无方向2选项。
2.旋转方式有两种：给定角度、成形到面，同方向1。

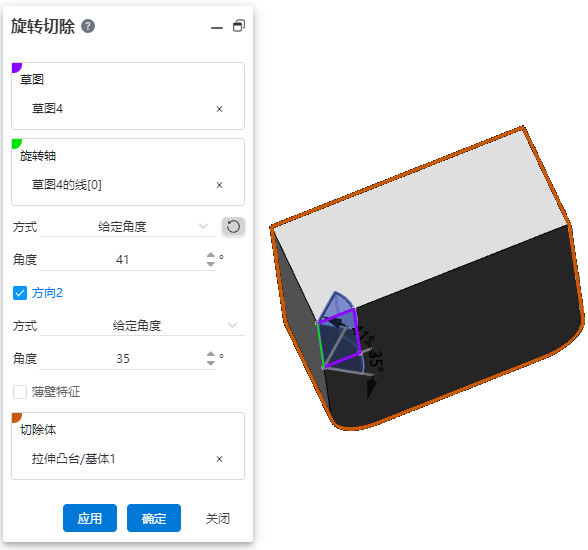

示例： 设置相关参数，勾选方向2后旋转效果如下图所示。
# 薄壁特征
详细操作同拉伸凸台-薄壁特征。
