# 角撑板


点击焊件模块中的【角撑板】命令,打开“角撑板”对话框。可以生成“五边形、三角形”角撑板。

  1. 支撑面:选择角撑板所在面。
  • 支撑面拾取框:拾取两个实体面,不可拾取曲面。

    • 支持焊件实体和普通实体面;
    • 面应该是平面或圆柱面;
    • 两个面应该相交;
    • 两个面的角度:0<A<180°;
    • 常见支撑面组合:
    组合形式 图例
    平面+平面
    平面+圆柱面
    圆柱面+圆柱面

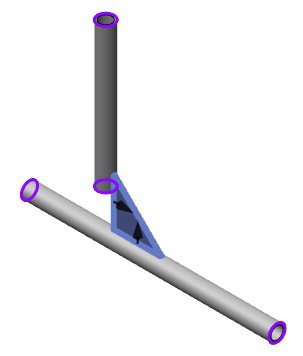

    相交但未接触的面,此处以“圆柱面+圆柱面”为例,“平面+平面”和“平面+圆柱面”同理

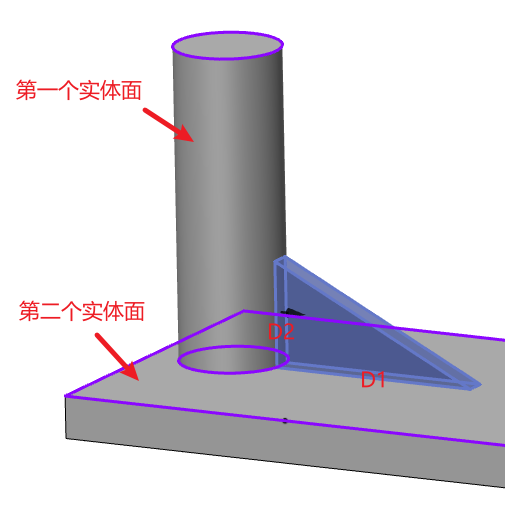

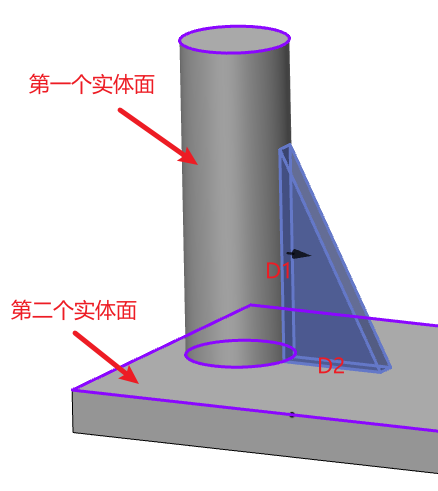

  • 【反转D1、D2所在面】:控制角撑板上D1、D2面与实体面的对应关系,默认不勾选。

    不勾选 勾选

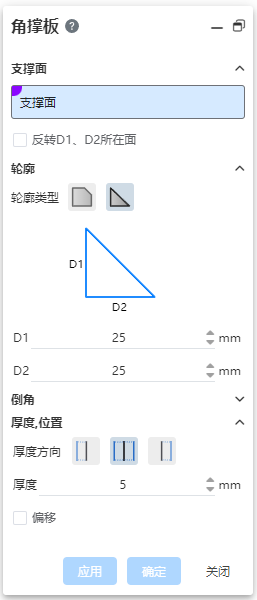

  1. 轮廓:选择角撑板轮廓并设置轮廓尺寸。

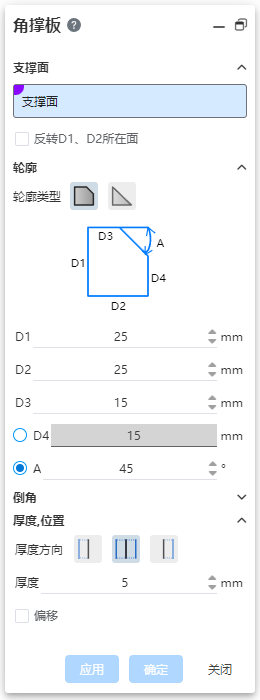

  • 【轮廓类型】:可选“五边形、三角形”,默认选择五边形。
  • 根据所选轮廓类型,显示轮廓示意图和尺寸输入框。
  • 输入的尺寸无法正确生成草图时报错:“无法生成角撑板,请检查输入值”。
  1. 倒角:选择是否生成倒角并设置倒角尺寸。

  • 【底部倒角】:控制是否生成底部倒角,默认不勾选。
    • 不勾选:不生成底部倒角,不显示倒角尺寸示意图和输入项
    • 勾选:生成底部倒角,显示倒角尺寸示意图和输入项
  1. 厚度、位置:设置角撑板的厚度、位置参数。

    圆柱面+圆柱面 平面+平面 圆柱面+平面
  • 【厚度方向】:控制角撑板厚度方向,可选“一侧、两侧、另一侧”,默认为“两侧”。

  • 【厚度】:输入角撑板厚度,默认值5,可输入范围大于0。

  • 【偏移】:控制角撑板的位置偏移参数。

  • 【位置】:支撑面为“平面+平面”时显示该设置项,可选“一侧、居中、另一侧”。

    一侧 居中 另一侧
  • 【方向】:支撑面为“平面+圆柱面”时显示该设置项,可拾取方向和点击反向按钮。

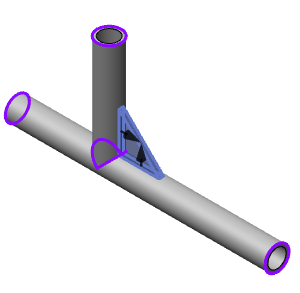

    • 当角撑板在所选面上有多个位置时(如下图所示,有四个位置可以放置角撑板),视口中显示切换角撑板方向的handle,点击以切换角撑板方向。
