# 尺寸约束

添加水平、竖直、长度、角度和半径标注，并可对添加的标注进行编辑。尺寸编辑仅在无命令状态或尺寸约束命令状态下有效。

点击，启动尺寸约束命令。

# 长度标注

标注一条线或者两个点的长度。

单击选择一条线或者两个点，拖动鼠标确定文本位置，抬起鼠标结束标注。

单击尺寸值，激活输入框，输入尺寸Enter结束，线及尺寸更新。

# 水平距离标注

标注一条线或者两个点的水平距离。

单击选择一条线或者两个点，拖动鼠标确定文本位置，抬起鼠标结束标注。

单击尺寸值，激活输入框，输入尺寸Enter结束，线及尺寸更新。

# 竖直距离标注

标注一条线或者两个点的竖直距离。

单击选择一条线或者两个点，拖动鼠标确定文本位置，抬起鼠标结束标注。

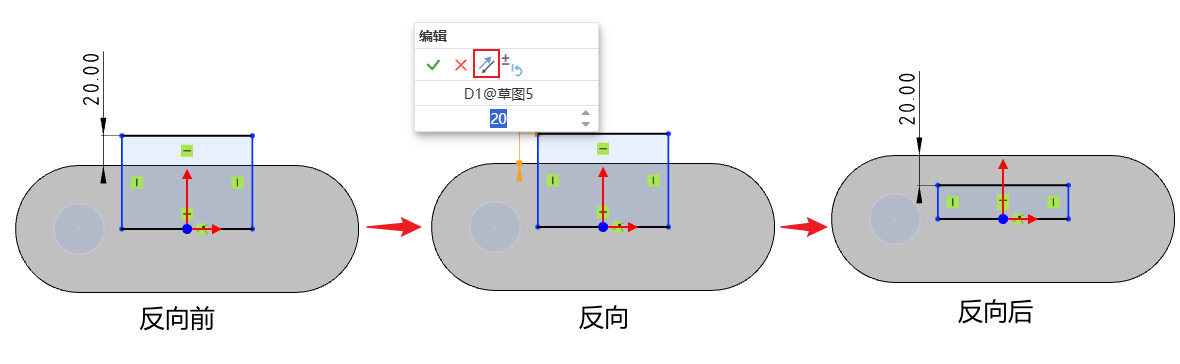

单击尺寸值，激活输入框，输入数字后Enter结束，线及尺寸更新。

# 平行距离标注

标注两条平行线间的距离。

单击选择一条线段，再单击选择第二条线段，拖动鼠标确定文本位置，抬起鼠标结束标注。

单击尺寸值，激活输入框，输入数值后Enter确认，线及尺寸更新。

# 角度标注

标注两条非平行线之间的夹角。

单击选择一条线段，再单击选择第二条线段，拖动鼠标确定文本位置，点击鼠标左键结束标注。

单击尺寸值激活编辑框，输入数值后Enter确认，线及尺寸更新。

标注三个点之间的夹角。

依次单击拾取三个点，拖动鼠标确定放置“象限”及文本位置，点击鼠标左键结束标注。

# 直径/半径标注

标注圆的直径或者圆弧的半径值。

单击选择圆或圆弧线，拖动鼠标确定文本位置，抬起鼠标结束标注。

单击尺寸值，激活输入框，输入数值后Enter确认，线及尺寸更新。

整圆默认标注直径，圆弧默认标注半径

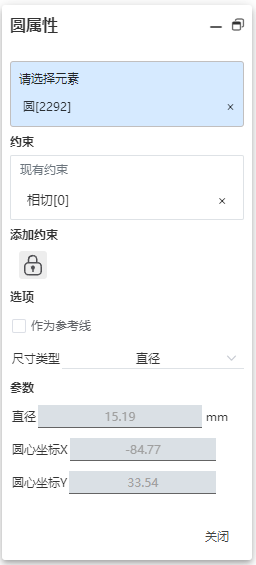

点击圆/圆弧，在弹出的属性对话框中可以切换直径/半径。


点击圆/圆弧线，切换直径/半径	点击直径/半径尺寸线，切换半径/直径

切换后，尺寸属性-数值面板中数值对应的符号同样变化。如从直径切换为半径，如下所示：

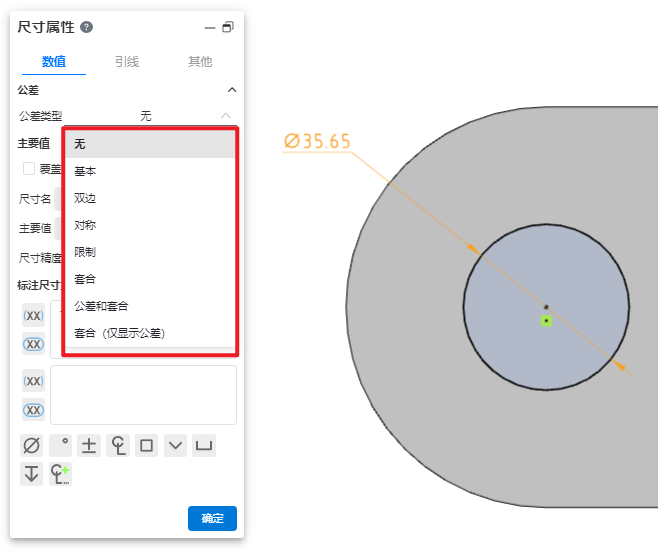

通过ESC键或点击工具栏中的，或右键菜单中的退出-尺寸标注结束命令。

# 最大/最小尺寸标注

尺寸标注的所选元素中有圆或圆弧时，可通过“尺寸属性-引线”设置标注其“中心、最大、最小”尺寸。

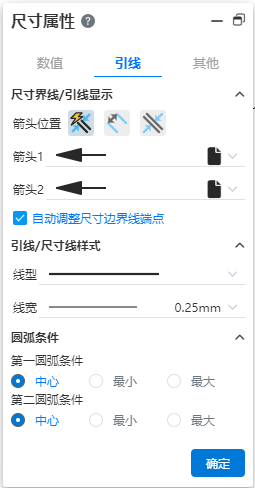

标注元素中存在圆或圆弧时，在该标注的“尺寸属性-引线”卡中出现“圆弧条件”设置项。

有两个圆/圆弧时显示圆弧一和圆弧二
仅有一个圆/圆弧时仅显示圆弧一
标注时直接选择圆心不出现对应的圆弧条件设置项，仅选择圆形边线时才有其对应的设置项

示例1：将默认标注中心尺寸设置为最大尺寸，如下图所示：

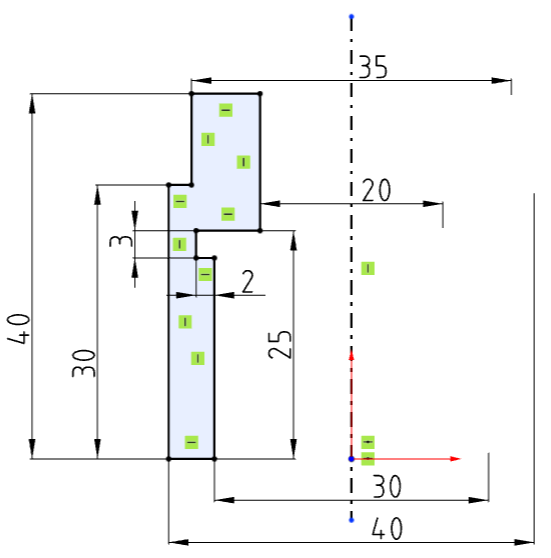

# 对称尺寸标注

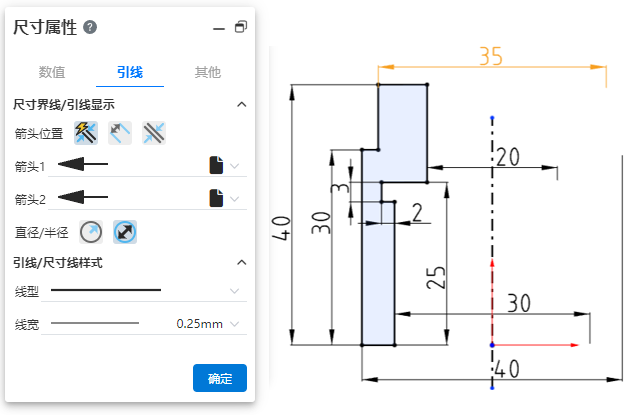

此操作可帮助您在同一草图中标注点、线、圆、圆弧到中心线/参考线的2倍尺寸，且支持切换尺寸。

1）标注对称尺寸

① 用“尺寸约束”命令标注两个元素，其中一个元素为中心线/参考线；

② 将尺寸数字放置在超出中心线的位置，则标注为对称尺寸；

2）更改尺寸类型

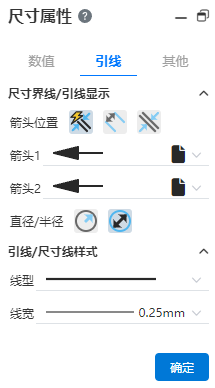

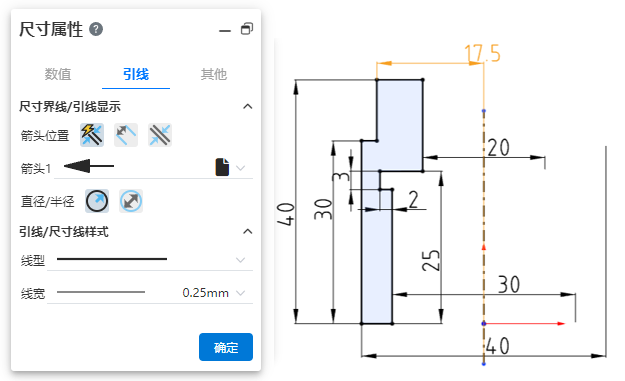

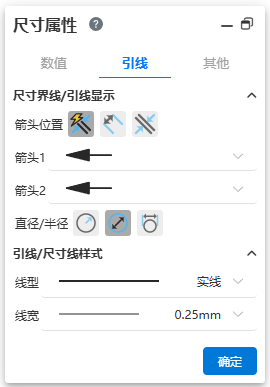

生成对称尺寸后，通过尺寸对应的属性面板-直径/半径，更改尺寸为半径尺寸或直径（对称）尺寸。

# 值尺寸标注

在草图中，您可将两个元素之间的距离或角度标注为0值，且标注的0值尺寸可再次修改为其他数值。

# 尺寸链

支持创建尺寸链标注。

创建步骤：

1）单击【尺寸约束】下拉菜单中的【尺寸链】命令。

2）单击左键选择点或直线作为尺寸链0尺寸的标注元素。

3）移动鼠标后再次单击左键，放置0尺寸。

4）选择其他要标注的元素，生成尺寸链标注。

5）单击“关闭”按钮，结束标注。

注1：可设置从动/驱动尺寸，驱动尺寸可修改数值。

注2：其他功能详见工程图-尺寸链

# 基准尺寸

支持创建基准尺寸标注。

创建方式：

1）单击【尺寸约束】下拉框中的【基准尺寸】命令

2）依次拾取要标注的元素。

3）第一个元素为基准元素，自动标注后续元素和第一个元素之间的尺寸。

4）按Esc结束标注。

注1：可设置从动/驱动尺寸，驱动尺寸可修改数值。

注2：其他功能详见工程图-基准尺寸

# 从动/参考尺寸

您可以创建从动尺寸，从动尺寸只显示尺寸值但不驱动模型，没有约束效果。

创建从动尺寸：

方式1：在“系统设置-系统选项-草图”中选择过定义尺寸“默认为从动”，草图添加过约束尺寸时将默认生成从动尺寸。
方式2：选择已经标注好的驱动尺寸，右键选择“从动尺寸”，点击后可将该尺寸变为从动尺寸。

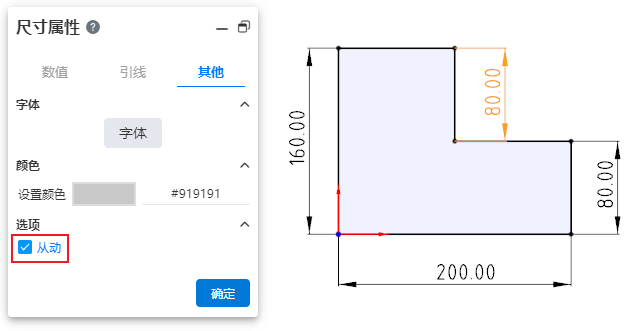

方式3：选择已经标注好的尺寸，在属性面板中的“其他”项中勾选“从动”，确定后该尺寸变为从动尺寸。

从动尺寸切换为驱动尺寸：

方式1：选择从动尺寸，右键选择“驱动尺寸”，点击后可将该尺寸变为驱动尺寸。
方式2：选择已经标注好的尺寸，在属性面板中的“其他”项中取消勾选“从动”，确定后该尺寸变为驱动尺寸。

从动尺寸默认显示为灰色，通过“系统设置-系统选项-颜色-尺寸-从动尺寸约束的颜色”可修改颜色。
从动尺寸数值不可修改，随相关约束和驱动尺寸修改自动更新。

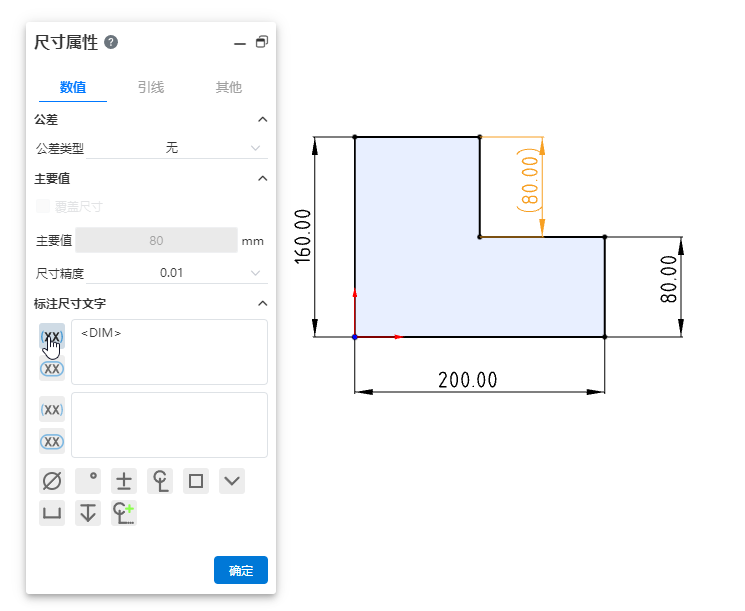

参考尺寸：为了更好地表达设计中作为参考使用的尺寸，可以通过尺寸属性框中添加（）进行标识。

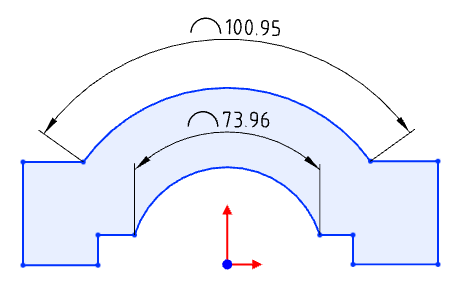

# 弧长标注

支持在草图中创建弧长标注，且可以作为驱动或从动尺寸。

创建步骤：

1）单击尺寸约束下拉菜单中的【标注弧长】命令。

2）单击左键选择圆弧边线，显示圆弧尺寸预览。

3）移动鼠标后再次单击左键，放置圆弧尺寸。

4）继续选择其他要标注的圆弧，进行连续标注。

5）单击“关闭”按钮，结束标注。

注：只能标注圆弧线。

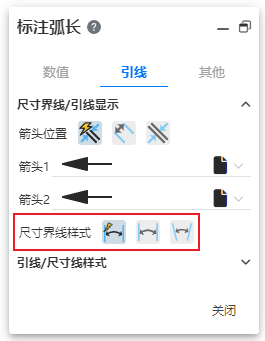

标注样式：在下图所示位置可修改尺寸边界线样式。

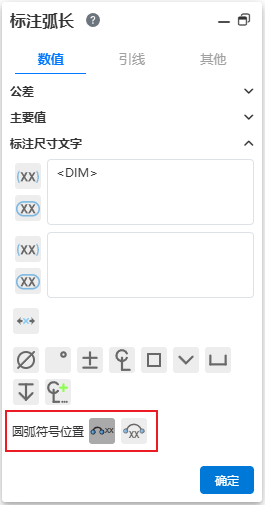

圆弧符号位置：在下图所示位置可修改弧长标注的圆弧符号位置。

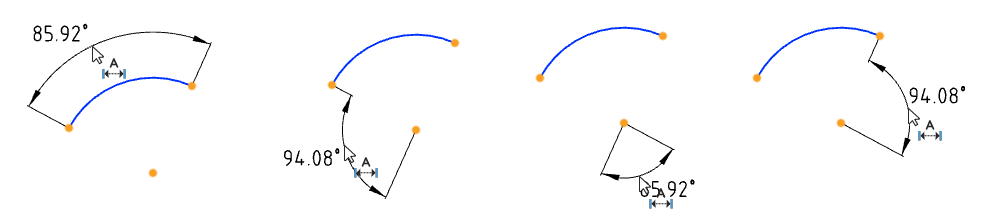

注：同时设置半径和弧长时，若设置的弧长数值过大导致圆弧角度x超过360°，则实际圆弧角度T=x-n*360，n取T为正值时的最大整数值。

# 尺寸边界线

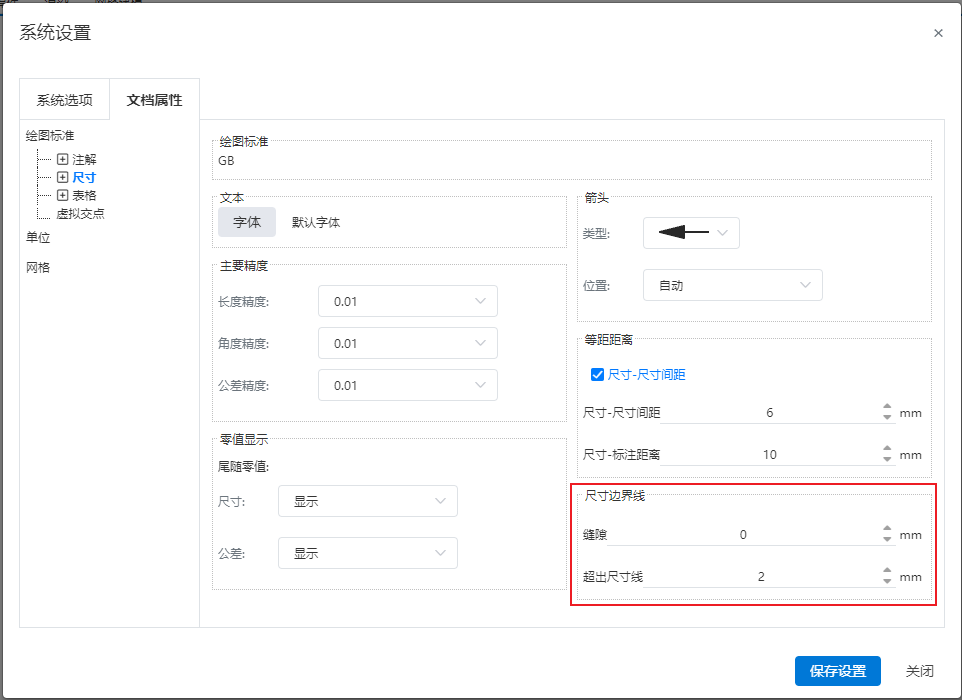

默认样式：在“系统设置-文档属性-尺寸”中可设置尺寸边界线参数。

缝隙：尺寸边界线与标注元素之间的缝隙。
超出尺寸线长度：尺寸边界线超出尺寸线的长度。

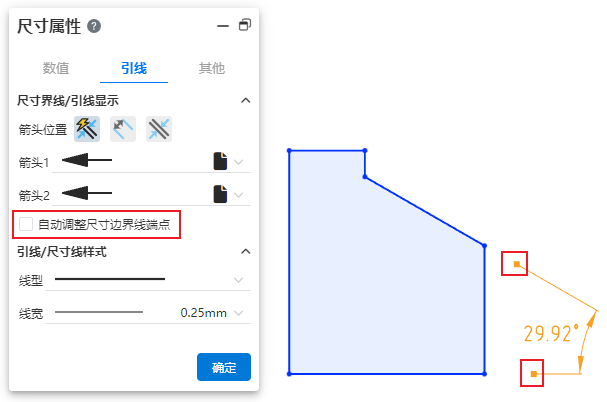

手动调整：选择角度或长度尺寸，在尺寸属性对话框的引线Tab页中取消勾选“自动调整尺寸边界线端点”，尺寸边界线端点处显示方形控标，可手动拖拽控标调整边界线。再次勾选可恢复自动调整边界线。

# 设置尺寸增量值

用户可自定义在点击数值输入框箭头时增减的数值。

修改方式：

1）视口中编辑尺寸（草图尺寸、特征尺寸等）。

2）点击重设增量值，输入要设置的增量值。

3）输入后回车或单击已有的值即可完成设置。

4）在尺寸值对话框中单击加减箭头，将以设置的值进行增减。

成为默认值：勾选后再点击一个值，可修改系统设置中设置的默认值，对所有尺寸生效。

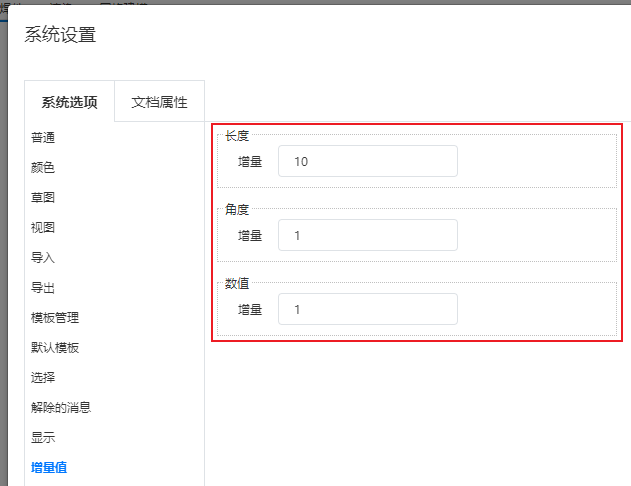

系统设置：在“系统设置-系统选项-增量值”中修改默认增量值。
